مزايا المبادلات الحرارية اللوحية الملحومة

في عالم العمليات الصناعية ، لا تكون الإدارة الحرارية الفعالة مفيدة فحسب ؛ إنها أساسية.تقف المبادلات الحرارية كمكونات محورية ، مما يسهل النقل المسيطر للطاقة الحرارية بين السوائل.في حين أن التصاميم المختلفة موجودة ، فإنملحومة المبادل الحراري (WHE)تبرز كحل قوي فريد من نوعه ، مصمم خصيصًا للتغلب على الحدود التشغيلية حيث تتعثر التقنيات التقليدية المطوية.تتجاوز هذه الوحدات قيود التصاميم التقليدية المطوية ، وتوفر متانة معززة وقدرات تشغيلية لتطبيقات الضغط العالي ودرجة الحرارة العالية والوسائط العدوانية.إن فهم بنائها ومزاياها الفريدة أمر بالغ الأهمية للصناعات التي تسعى إلى الأداء الحراري الأمثل والموثوقية على المدى الطويل.

ما هو المبادل الحراري الملحوم؟

في جوهره ، يعمل المبادل الحراري على مبدأ تسهيل تدفق الحرارة بين سائلين في درجات حرارة مختلفة دون السماح لهما بالمزج.تحقق المبادلات الحرارية التقليدية المطوية (PHEs) ذلك باستخدام سلسلة من الألواح المموجة المختومة بحوامات مطاطية ، مثبتة معًا داخل إطار.على الرغم من كفاءة عالية ومتعددة الاستخدامات للعديد من الواجبات ، إلا أن الحوامات تمثل بطبيعتها قيداً ، خاصة فيما يتعلق بدرجة الحرارة والضغط والتوافق الكيميائي.

Theملحومة لوحة المبادل الحراري تعيد هندسة هذا المفهوم بشكل أساسي من خلال القضاء على الحاجة إلى طوقا بين اللوحات في منطقة نقل الحرارة الأولية.بدلاً من ذلك ، يتم ربط الألواح المعدنية الرقيقة المموجة خصيصًا معًا باستخدام تقنيات لحام متقدمة ، عادةً ما تكون لحام الليزر أو البلازما.هذا يخلق سلسلة من القنوات المغلقة محكمًا .يتدفق سائل واحد عبر القنوات الملحومة ، في حين يمر السائل الثاني عبر القنوات التي تشكلت بين هذه الأزواج الملحومة ، وغالبًا ما تكون مختومة في المحيط بواسطة طوقا متينة متوافقة مع السائل الثانوي وظروف التشغيل ، أو في بعض التصاميم ، ملحومة أيضًا.هذا البناء يضفي على WPHE السلامة الهيكلية والمرونة المعززة بشكل كبير.

البناء والمواد والكفاءة الحرارية

إن تصنيع PH الملحومة ينطوي على هندسة الدقة.الألواح المموجة ، عادة ما تكون مصنوعة من مواد عالية الجودة مثل الفولاذ المقاوم للصدأ (على سبيل المثال ،304 ، 316L) ، التيتانيوم ، سبائك النيكل (مثل Hastelloy) ، أو المعادن الأخرى المقاومة للتآكل ، مكدسة بدقة.أنماط المموج ليست تعسفية ؛ فهي مصممة بعناية لتحفيز الاضطرابات في تدفق السوائل.هذا الاضطراب يعطل الطبقة الحدودية بالقرب من سطح اللوحة ، مما يزيد بشكل كبير من معامل نقل الحرارة وبالتالي الفعالية الحرارية الشاملة للوحدة مقارنة بملفات التدفق الأكثر سلاسة.

ثم يتم ربط أزواج اللوحات بشكل دائم عن طريق اللحام على طول الحواف ، مما يخلق حزمة لوحة قوية.ثم يتم توفير هذه الحزمة عادة داخل هيكل إطار قوي ، يتألف من ألواح ضغط ثابتة وقابلة للتحرك ، ومسامير تشديد ، وأعمدة دعم ، مماثلة من حيث المبدأ لـ PHEs المطوية ولكن غالبًا ما يتم تصميمها لمواجهة قوى أعلى.تضمن عملية اللحام درجة عالية من السلامة المحكمة ، وهي حاسمة عند التعامل مع السوائل المتطايرة أو السامة أو عالية القيمة حيث يكون التسرب غير مقبول.

تعمل معظم المبادلات الحرارية الملحومة بالكامل على أساس مبدأ التدفق المضاد للتيار.تتدفق السوائل الساخنة والباردة في اتجاهات متعاكسة من خلال قنوات كل منها.يزيد هذا الترتيب من متوسط فرق درجة الحرارة (LMTD) على طول سطح نقل الحرارة بأكمله ، مما يتيح التبادل الحراري الأكثر كفاءة ممكنًا ويسمح بتقديم مقاربات درجة الحرارة الأقرب بين السائلين.

مزايا مقنعة للبناء الملحومة

إن استبدال الحوامات باللحام يفتح كوكبة من الفوائد ، مما يوسع بشكل كبير من المغلف التشغيلي:

1.تحمّل الضغط والدرجة الحرارية: ربما تكون هذه هي الميزة الأكثر أهمية.وبدون القيود التي تفرضها طوقا الملاستومر ، يمكن أن تعمل WPHEs بشكل موثوق في ضغوط ودرجات حرارة أعلى بكثير من شأنها أن تسبب فشل الطوقا التقليدية.وهذا يجعلها مثالية لتطبيقات البخار وأنظمة الزيت الحراري والتفاعلات الكيميائية عالية الضغط.

2.تعزيز السلامة والوقاية من التسرب: تقلل الطرز الملحومة بشكل كبير من مسارات التسرب المحتملة مقارنة بالوحدات المطوية.وهذا أمر بالغ الأهمية في التطبيقات التي تنطوي على السوائل الخطرة أو القابلة للاشتعال أو الحساسة بيئيا.

3.البصمة المدمجة: مثل نظيراتها المطوية ، توفر WPHEs معدلات نقل حرارة عالية في حجم وصمة صغيرة نسبيًا ، خاصةً بالمقارنة مع مبادلات القذيفة والأنبوب التقليدية لرسوم مكافئة.هذا يوفر مساحة نبات قيمة.

4.زيادة المتانة ومقاومة التعب: يوفر الهيكل الصلب الملحوم مقاومة ممتازة للضغط ودرجة الحرارة الدراجة ، مما يعزز عمر الوحدة وموثوقيتها في الجداول التشغيلية الصعبة.

5.ملاءمة لوسائل الإعلام العدوانية: من خلال اختيار مواد اللوح الملحومة المناسبة (مثل التيتانيوم أو Hastelloy) ، يمكن لـ WPHEs التعامل مع السوائل الشديدة التآكل التي من شأنها أن تتحلل بسرعة مواد الحشية القياسية.

6.انخفاض إمكانية التلوث (في تصاميم محددة): في حين أن جميع المبادلات الحرارية يمكن أن تواجه التلوث ، تم تصميم بعض تصاميم WPHE ، وخاصة المتغيرات ذات الفجوة الواسعة ، للتعامل مع السوائل ذات المواد الصلبة المعلقة أو الألياف أو اللزوجة العالية بشكل أكثر فعالية من PHEs القياسية ذات القنوات الضيقة.

هذه المزايا المتأصلة تسهل نفسها لمختلف التصاميم المتخصصة المصممة خصيصا للتحديات الصناعية المحددة.دعونا نستكشف نوعين بارزين :

أنواع مختلفة من المبادلات الحرارية لوحة الملحومة

وإدراكاً من أن التطبيقات المتنوعة تتطلب حلولاً مصممة خصيصاً، تتوفر WPHEs في تكوينات مختلفة.نوعان بارزان يقدمهما الشركات المصنعة الرائدة يشملان:

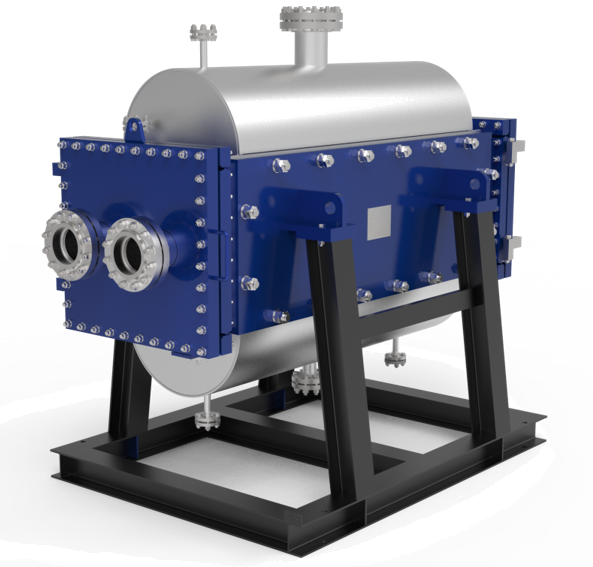

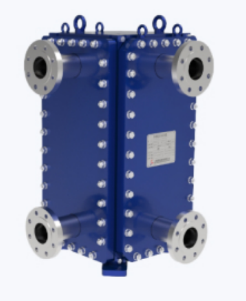

● المبادلات الحرارية القياسية الملحومة: هذه تمثل فئة الحصان العامل ، المصممة لمهام درجة الحرارة العالية والضغط العالي العام ، والتطبيقات التي تنطوي على وسائل الإعلام العدوانية حيث يكون التوافق مع الطوقا مصدر قلق.وهي توفر بديلاً مدمجاً وفعالاً للمبادلات الحرارية القذيفة والأنبوبية في العديد من الصناعات. أمثلة ممتازة هي HT-Bloc ملحومة لوحة المبادل الحراري وTP ملحومة لوحة المبادل الحراري، والتي تجسد الفوائد الأساسية للبناء الملحوم لتحسين الأداء الحراري والموثوقية في الظروف الصعبة.

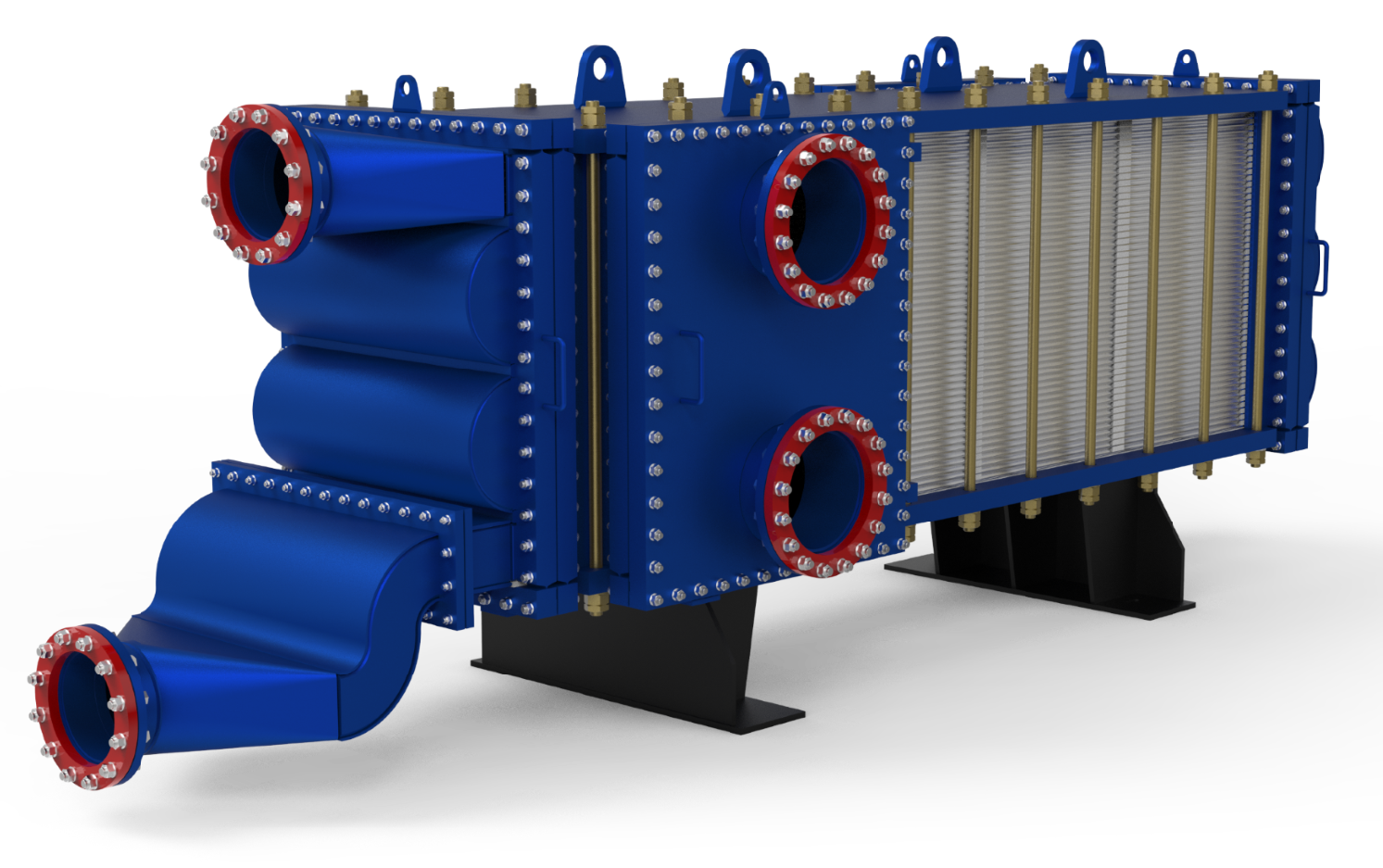

● المبادلات الحرارية اللوحية الملحومة ذات الفجوة الواسعة: تم تصميمها خصيصًا لمواجهة التحديات التي تشكلها السوائل الأكثر صعوبة ، وتتميز هذه المبادلات بقنوات أوسع بين الألواح.هذا التصميم يقلل بشكل كبير من خطر الانسداد ويسمح بمرور أكثر سلاسة للسوائل اللزجة أو تلك التي تحتوي على المواد الصلبة المعلقة أو الألياف أو الجسيمات.فهي لا تقدر بثمن في صناعات مثل اللب والورق ، ومعالجة السكر ، وإنتاج الإيثانول ، وبعض التطبيقات الكيميائية حيث قد تتلاشى مبادلات الألواح القياسية بسرعة. Theفجوة واسعة ملحومة لوحة المبادل الحراري تم تصميمها خصيصًا لمثل هذه المهام الصعبة ، مما يضمن الاستمرارية التشغيلية حيث قد تكافح التصاميم الأخرى.

طيف واسع من التطبيقات

القوة والكفاءة المتأصلة في WPHEs تمنحها لمجموعة واسعة من التطبيقات الصناعية:

النفط والغاز: تسخين / تبريد النفط الخام ، معالجة الغاز ، تجفيف الغليكول ، أنظمة الزيت الحراري.

الصناعة الكيميائية : التعامل مع الأحماض والقواعد المآلة ، وتسخين / تبريد السوائل العملية ، وتكثيف المذيبات ، والمبادلات في حلقات التفاعل.

توليد الطاقة : تبريد زيت التشحيم التوربينات ، أنظمة تبريد المياه ذات الحلقة المغلقة ، التدفئة الحرارية الأرضية ، التسخين المسبق للمياه المغذية.

الأغذية والمشروبات: تطبيقات المعالجة التي تنطوي على درجات حرارة أو ضغوط أعلى (على الرغم من أن الوحدات المطوية غالبا ما تكون كافية وتفضل لسهولة التنظيف في التطبيقات الصحية).

الأدوية: التعامل مع المذيبات أو العمليات المحددة التي تتطلب قدرات عالية على السلامة ودرجة الحرارة / الضغط.

لب الورق والورق: تسخين الخمور السوداء ، تبريد الخمور الأبيض (غالبًا ما يفضل الفجوة الواسعة).

تناول الأسئلة الشائعة

العديد من الأسئلة التي تنشأ في كثير من الأحيان حول WPHEs:

● كيف يختلفون عن PHEs المطوية؟

يكمن الفرق الرئيسي في طريقة الختم بين الألواح - اللحام مقابل الحوامات - مما يؤدي إلى تصنيفات أعلى للضغط / درجة الحرارة وملامح توافق كيميائي مختلفة لـ WPHEs.

● هل يمكنهم التعامل مع السوائل التلوث؟

تتصرف WPHEs القياسية بشكل مماثل لـ PHEs المطوية فيما يتعلق بإمكانية التلوث استنادا إلى هندسة القناة.ومع ذلك ، تم تصميم WPHEs Wide Gap خصيصًا لإدارة السوائل المعرضة للتسخير أو التي تحتوي على جسيمات بشكل أفضل.

● كيف يتم تنظيفها؟

غالبًا ما يكون التنظيف في المكان (CIP) باستخدام الحلول الكيميائية ممكنًا ، على غرار الوحدات المطوية.ومع ذلك ، قد يكون الوصول إلى التنظيف الميكانيكي أكثر محدودية اعتمادًا على التصميم المحدد (مثل ،الوحدات الملحومة بالكامل توفر وصولا أقل من شبه الملحومة).المبادئ التوجيهية للمصنعين ضرورية.

● ماذا عن اللحام على الوحدة لإصلاحات أو تعديلات؟

يتم تثبيط اللحام الميداني مباشرة على جسم المبادل الحراري أو حزمة لوحة بعد التصنيع بشدة.يمكن أن تتلف الحرارة المحلية العالية ألواح الدقة واللحام الموجودة ، مما قد يعرض السلامة للخطر وإبطال الضمانات.عادة ما تنطوي الإصلاحات على إجراءات متخصصة أو استبدال حزمة اللوح.

● ما هي العوامل التي توجه الاختيار؟

وتشمل الاعتبارات الرئيسية درجات حرارة وضغوط التشغيل ، وخصائص السوائل (التآكل ، اللزوجة ، محتوى المواد الصلبة) ، والواجب الحراري المطلوب ، وانخفاض الضغط المسموح به ، ومواد البناء المطلوبة ، واحتياجات الموثوقية التشغيلية على المدى الطويل.

الاستنتاج: الميزة الملحومة

يمثل المبادل الحراري اللوحي الملحوم تقدماً كبيراً في تكنولوجيا نقل الحرارة ، مما يوفر حلاً قوياً وفعالاً وموثوق به للتطبيقات التي تتجاوز قدرات التصاميم التقليدية المطوية.قدرتها على مقاومة درجات الحرارة والضغوط القصوى ، والتعامل مع الوسائط العدوانية ، وضمان النزاهة التشغيلية العالية تجعلها لا غنى عنها في العمليات الحرجة عبر الصناعات المتنوعة.سواء كنت تختار تكوينًا قياسيًا مثل المبادل الحراري اللوحي الملحوم TP أو حلًا متخصصًا مثل نموذج Wide Gap للسوائل الصعبة ، فإن WPHEs توفر أداءً حراريًا متفوقًا حيثما يهم الأمر أكثر.

إذا كانت العملية الخاصة بك تتطلب تحكمًا حراريًا استثنائيًا في ظل ظروف صعبة ، فإن الاستفادة من مزايا تكنولوجيا المبادل الحراري اللوحي الملحوم هو المفتاح لتعزيز الكفاءة والموثوقية.ندعوك لاستكشاف المواصفات التفصيلية للمبادل الحراري الصفيحة الملحومة HT-Bloc و TP Welded Plate Heat Exchanger و Wide Gap Welded Plate Heat Exchanger ، أو الاتصال بخبراء الهندسة الحرارية لدينا اليوم للحصول على استشارة حول كيفية تحسين هذه الحلول لعملياتك المحددة.
