هل تستحق المبادلات الحرارية ذات الصفائح الملحومة بالكامل الاستثمار؟

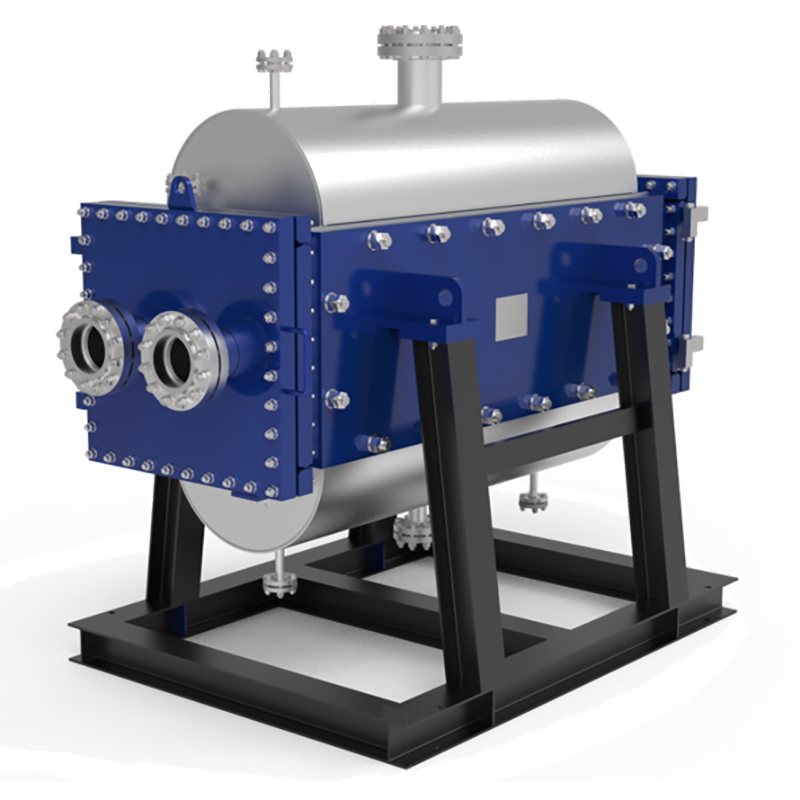

فهم التكنولوجيا الأساسية للمبادل الحراري ذو الصفائح الملحومة بالكامل

أداءمبادل حراري ذو لوحة ملحومة بالكاملينبع هذا المنتج من تصميمه الفريد والمتين. تتكامل ثلاثة عناصر تصميمية أساسية معًا لتوفير كفاءة وموثوقية فائقتين في البيئات الصناعية المتطلبة.

تصميم اللحام الخالي من الحشية

غالبًا ما تعتمد المبادلات الحرارية التقليدية على حشوات لإحكام غلق الصفائح. قد تتدهور هذه الحشوات بمرور الوقت، مما يُسبب تسريبات ويتطلب صيانة. يُزيل هذا الطراز هذه النقطة الضعيفة تمامًا. يقوم المهندسون بلحام ألواح الفولاذ المقاوم للصدأ أو السبائك الخاصة معًا بالليزر، مما يُنتج غلقًا دائمًا ومحكمًا.

توفر مجموعة اللوحات الملحومة هذه العديد من المزايا الرئيسية:

·يمنع التسرب بين قنوات السوائل.

·يتحمل الضغوط ودرجات الحرارة الشديدة التي من شأنها أن تؤدي إلى تدمير الحشيات.

·يضمن الاحتواء الآمن للسوائل العدوانية أو الخطرة.

كيف تعمل الألواح المموجة على تعظيم الكفاءة

الصفائح داخل الوحدة ليست مسطحة، بل تتميز بنمط مموج مصمم خصيصًا. يُجبر هذا التصميم السوائل على التدفق بشكل مضطرب أثناء مرورها عبر المبادل الحراري. يزيد هذا الاضطراب بشكل كبير من معدل انتقال الحرارة بين السائلين. كما يزيد النمط المموج من إجمالي مساحة السطح المتاحة للتبادل الحراري ضمن حجم معين، مما يُعزز الأداء الحراري العام.

بصمة مدمجة من خلال التصميم

الكفاءة العالية تعني حجمًا أصغر. ولأن الصفائح المموجة تنقل الحرارة بكفاءة عالية، فإن مساحة السطح المطلوبة لتحقيق الكفاءة الحرارية المطلوبة أقل مقارنةً بالتقنيات القديمة مثل المبادلات الأنبوبية.

نصيحة تصميمية:هذا التصميم المدمج وخفيف الوزن يُقلل من متطلبات الدعم الهيكلي، ويُوفر مساحة أرضية قيّمة في المصنع. كما يُسهّل التركيب ويُقلّل التكلفة، خاصةً في الغرف الميكانيكية المزدحمة أو المنصات البحرية.

لماذا الاستثمار يؤتي ثماره: المزايا المالية الرئيسية

في حين أن سعر الشراء الأولي لوحدة ملحومة بالكامل أعلى من نظيراتها المُجهزة بحشية، فإن تحليل التكلفة الإجمالية للملكية يكشف عن فوائد مالية كبيرة على المدى الطويل. تنبع هذه المزايا مباشرةً من تصميمها المتفوق وكفاءتها وموثوقيتها، مما يجعلها استثمارًا استراتيجيًا للمشغلين ذوي الخبرة.

انخفاض تكاليف التشغيل طوال العمر

غالبًا ما تفوق النفقات التشغيلية (OPEX) التكلفة الرأسمالية الأولية للمعدات طوال عمرها التشغيلي. التصميم المتين والخالي من الحشيات لـمبادل حراري ذو لوحة ملحومة بالكامليستهدف بشكل مباشر ويقلل هذه النفقات المتكررة.

·يزيل استبدال الحشية:تتطلب المبادلات التقليدية استبدالًا دوريًا للحشية. تتضمن هذه العملية تكاليف قطع الغيار، والعمالة المتخصصة، ووقت توقف مُخطط له. أما التصميم الملحوم، فلا يحتوي على أي حشية قابلة للتلف أو الاستبدال، مما يُغني تمامًا عن هذا البند المتعلق بميزانية الصيانة.

·تقليل وقت التوقف غير المخطط له:تُعد أعطال الحشيات سببًا شائعًا للتوقفات المفاجئة وخسائر الإنتاج. يوفر الختم المحكم للوحدات الملحومة موثوقية استثنائية، مما يضمن استمرارية تشغيل المصنع وزيادة الإيرادات.

·تقليل تكاليف الصيانة:بفضل عدم وجود حشوات تحتاج إلى فحص أو إحكام أو استبدال، يُمكن لفرق الصيانة تخصيص وقتها لأنشطة حيوية أخرى في المصنع. يُسهم هذا التحسين في موارد العمل في تشغيل أكثر كفاءةً وفعاليةً.

تحسين كفاءة الطاقة

تُعدّ الطاقة من أكبر تكاليف التشغيل في أي عملية حرارية. يُترجم الأداء الحراري المتفوق لتقنية الصفائح الملحومة مباشرةً إلى توفير كبير في الطاقة. تُنتج الصفائح المموجة اضطرابًا عاليًا، مما يُعزز معدل انتقال الحرارة.

الأثر المالي للكفاءة:يعني معامل نقل الحرارة العالي أن الوحدة قادرة على تحقيق نفس كفاءة التدفئة أو التبريد باستخدام طاقة أقل. قد يعني هذا انخفاض استهلاك الوقود للغلاية، أو انخفاض استهلاك الكهرباء للمبرد، أو انخفاض استهلاك البخار من المحطة المركزية. تتراكم هذه الوفورات على مدار الساعة، مما يضمن عائدًا مستمرًا على الاستثمار.

يتيح المبادل الحراري الأكثر كفاءة تحكمًا أدق في العملية. هذا الاستقرار يُحسّن جودة المنتج النهائي ويُقلل الهدر، مما يُضيف مستوى آخر من المنافع المالية.

انخفاض تكاليف التركيب والهيكلة

تبدأ المزايا المالية حتى قبل تشغيل الوحدة. فتصميمها المدمج وخفيف الوزن يُخفّض تكاليف المشروع والتركيب بشكل ملحوظ مقارنةً بالتقنيات الأكبر حجمًا مثل المبادلات الأنبوبية.

تتضمن وفورات التثبيت الرئيسية ما يلي:

· بصمة أصغر:تتطلب الوحدة مساحة أرضية أقل قيمة. في المباني الجديدة، يمكن أن يُقلل هذا من الحجم الإجمالي وتكلفة المبنى نفسه.

·الحمل الهيكلي السفلي:يقلل وزنها الخفيف من الحاجة إلى الأساسات المكلفة والقوية، ودعامات الفولاذ الهيكلية، والتجهيزات العلوية.

·اللوجستيات المبسطة:تعتبر الوحدة الأصغر والأخف وزناً أسهل وأرخص في النقل إلى الموقع ومناورتها إلى موقعها النهائي، وغالبًا ما تتطلب رافعات أصغر وإجراءات تركيب أقل تعقيدًا.

وتؤدي هذه العوامل إلى تقصير الجدول الزمني للمشروع وخفض الإنفاق الرأسمالي، مما يجعل الاستثمار الإجمالي أكثر جاذبية منذ اليوم الأول.

فوائد الأداء والموثوقية لتطبيقك



إلى جانب العوائد المالية، تُحسّن المزايا التشغيلية للوحدة الملحومة بالكامل أداءَ وموثوقيةَ المصنع بشكل مباشر. ويُحقق تصميمها فوائد ملموسة في أكثر البيئات الصناعية صعوبة.

متانة فائقة في الظروف الصعبة

غالبًا ما تنطوي العمليات الصناعية على دورات حرارية وضغطية مكثفة.مبادل حراري ذو لوحة ملحومة بالكامليتفوق هذا المنتج في هذه البيئات. يُنتج الهيكل الملحوم نواة صلبة ومتينة تقاوم التعب الناتج عن التمدد والانكماش المستمرين. تمنع هذه المتانة أعطال الإجهاد الميكانيكي الشائعة في التصاميم المُحاطة بحشية. تحافظ الوحدة على سلامتها الهيكلية تحت الضغط التشغيلي المستمر، مما يضمن عمر خدمة طويل وموثوق في التطبيقات القاسية مثل تكرير النفط، ومعالجة الغاز، وإنتاج المواد الكيميائية.

تعزيز السلامة مع السوائل الخطرة

السلامة هي الأولوية القصوى عند استخدام مواد عدوانية أو خطرة في أي عملية. يوفر تصميم الوحدة الخالي من الحشيات احتواءً فائقًا للسوائل الخطرة، كما يُنشئ نظامًا مُحكم الغلق يُقلل عمليًا من خطر التسربات الخارجية.

الاحتواء الحرج:هذه السلامة المانعة للتسرب ضرورية للتعامل مع المواد السامة أو القابلة للاشتعال أو المسببة للتآكل. فهي تحمي الموظفين من التعرض، وتمنع التلوث البيئي، وتحافظ على سوائل العمليات باهظة الثمن.

الأداء الحراري المتسق والمستدام

قد يتدهور أداء بعض المبادلات الحرارية بمرور الوقت. تضمن مجموعة الصفائح الصلبة الملحومة لهذا الطراز كفاءة حرارية ثابتة وقابلة للتنبؤ طوال عمره الافتراضي. تُثبّت الصفائح في مكانها، مما يمنع أي انزلاق أو تشوه قد يُعيق تدفق السوائل في تصاميم أخرى. يضمن هذا الاستقرار الهيكلي بقاء معدل نقل الحرارة مرتفعًا ومستقرًا. يمكن للمشغلين الاعتماد على الوحدة لأداء مهامها المحددة عامًا بعد عام دون أي انخفاضات غير متوقعة في الأداء.

متى يكون الاستثمار مُبررًا؟ السيناريوهات المثالية

أمبادل حراري ذو لوحة ملحومة بالكاملحل متخصص. تتجلى قيمته في سياقات تشغيلية محددة، حيث لا تفي المعدات القياسية بالغرض. يكون قرار الاستثمار مبررًا عندما تتفوق فوائد الموثوقية والسلامة والكفاءة على المدى الطويل على التكلفة الأولية المرتفعة. في بعض السيناريوهات، لا يصبح هذا الخيار مفيدًا فحسب، بل ضروريًا أيضًا.

العمليات ذات الضغط العالي أو درجات الحرارة القصوى

للمبادلات الحرارية القياسية المُزوَّدة بحشية حدود تشغيلية واضحة. قد تُسبب الضغوط العالية تلف الحشية، بينما قد تُؤدي درجات الحرارة العالية إلى هشاشتها أو تدهورها. وينجح التصميم الملحوم في هذه الظروف.

·مقاومة الضغط:تُشكّل اللحامات الملحومة نواة متجانسة. يتحمّل هذا الهيكل ضغوطًا تتجاوز بكثير حدود الحشيات المرنة، مما يجعله مثاليًا لتطبيقات مثل ضغط الغاز أو أنظمة الضغط العالي الهيدروليكية.

·المرونة الحرارية:تعمل هذه الوحدات بكفاءة في الخدمات ذات درجات الحرارة القصوى، سواءً الساخنة أو الباردة. وهي تُناسب التطبيقات المبردة (مثل معالجة الغاز الطبيعي المسال) والمهام ذات درجات الحرارة العالية (مثل أنظمة الزيت الحراري) دون خطر تلف الختم نتيجة الإجهاد الحراري.

·واجبات ركوب الدراجات:تُسبب العمليات ذات التقلبات المتكررة في درجات الحرارة والضغط إجهادًا في الوصلات المُحاطة. يقاوم الهيكل المتين الملحوم هذا الضغط الميكانيكي، مما يضمن عمرًا افتراضيًا طويلًا في تطبيقات التدوير الشاقة.

التعامل مع السوائل العدوانية والتآكلية

السلامة والاحتواء أمران بالغي الأهمية عند التعامل مع المواد الخطرة. والميزة الأساسية هنا هي القضاء على نقاط التسرب المحتملة.

عدم التسامح مع التسرب:في الصناعات الكيميائية والتكرير والأدوية، حتى تسرب بسيط لسائل سام أو أكّال قد يُخلّف عواقب وخيمة على سلامة الأفراد والبيئة. تُوفّر عبوة الصفائح المُحكمة الإغلاق في الوحدات الملحومة أعلى مستوى من احتواء السوائل، مما يجعلها الخيار الأمثل للتعامل مع مواد مثل الأمونيا والأحماض والمذيبات.

كما أن تصنيع الوحدة من سبائك عالية الجودة، مثل التيتانيوم أو هاستيلوي، يوفر مقاومة فائقة للتآكل الناتج عن سوائل المعالجة نفسها. وهذا يضمن سلامة الوحدة داخليًا وخارجيًا على المدى الطويل.

عندما يكون تقليل وقت التوقف أمرًا بالغ الأهمية

في العديد من العمليات الصناعية، يرتبط وقت التشغيل ارتباطًا مباشرًا بالإيرادات. التوقف غير المخطط له ليس مجرد إزعاج، بل خسارة مالية فادحة. الاستثمار في وحدة لحام مُبرَّر بسهولة في أي عملية يكون فيها التشغيل المستمر مؤشرًا رئيسيًا للأداء.

لا تتحمل دوائر التبريد الحرجة، والتفاعلات الكيميائية المستمرة، ومنشآت توليد الطاقة، حالات انقطاع مفاجئة. وتحمي الموثوقية المتأصلة في تصميم اللحام هذه العمليات الحيوية، وتضمن تحقيق أهداف الإنتاج باستمرار.

إعطاء الأولوية للنفقات التشغيلية طويلة الأجل على النفقات الرأسمالية

تتجاوز الاستراتيجية المالية الذكية سعر الشراء الأولي (CAPEX) وتأخذ في الاعتبار التكلفة الإجمالية للملكية على مدار عمر المعدات. ويشمل ذلك النفقات التشغيلية (OPEX) مثل تكاليف الصيانة والطاقة ووقت التوقف. يُعدّ المبادل الحراري اللوحي الملحوم بالكامل استثمارًا استراتيجيًا للمؤسسات التي تُركّز على خفض النفقات التشغيلية على المدى الطويل.

التبرير المالي واضح:

1. تكاليف الحشية صفر:يزيل جميع النفقات المتعلقة بشراء وتخزين واستبدال الحشيات.

2. انخفاض تكاليف العمالة:يُحرر موظفي الصيانة من خلال إزالة الحاجة إلى فحص الحشية بشكل منتظم وإحكام ربط البراغي.

3. توفير الطاقة المستدامة:يحافظ على الكفاءة الحرارية العالية دون تدهور الأداء، مما يؤدي إلى انخفاض استهلاك الطاقة سنة بعد سنة.

إن المشغل الذي يعطي الأولوية لتكاليف التشغيل المتوقعة المنخفضة سوف يجد أن الاستثمار المقدم يؤتي ثماره من خلال هذه المدخرات المتراكمة.

التطبيقات ذات مساحة التثبيت المحدودة

تُعدّ العقارات الصناعية سلعةً قيّمةً ومحدودةً في كثير من الأحيان. تُمكّن الكفاءة الحرارية العالية لتقنية الصفائح الملحومة من تحقيق مهام محددة في حجم أصغر بكثير مقارنةً بالمبادلات الحرارية التقليدية.

ميزة توفير المساحة:هذه المساحة الصغيرة عامل حاسم في العديد من السيناريوهات. على سبيل المثال، تواجه منصات النفط والغاز البحرية قيودًا شديدة على المساحة والوزن. ويُعد تركيب معدات جديدة في غرف ميكانيكية قائمة ومزدحمة تحديًا شائعًا آخر. يُبسط الحجم الأصغر والوزن الأقل للوحدة الملحومة العمليات اللوجستية، ويُقلل متطلبات الدعم الهيكلي، ويُتيح التركيب في ظروف ضيقة لا تتسع لها التقنيات الأخرى.

يجعل هذا التصميم الحل الأمثل لمنصات العمليات المعيارية والتطبيقات البحرية والمرافق الحضرية حيث يكون كل قدم مربع مهمًا.

يُمثل المبادل الحراري اللوحي الملحوم بالكامل استثمارًا استراتيجيًا، وليس مجرد تكلفة. فعوائده طويلة الأجل من حيث الموثوقية والسلامة والتوفير التشغيلي تُبرر التكلفة الأولية للعمليات الصناعية الصعبة. وفي التطبيقات التي لا يُساوم فيها الأداء، يُعدّ الخيار الأمثل والأكثر فعالية من حيث التكلفة على المدى الطويل.

التعليمات

كيف تتم مقارنة هذه الوحدة مع المبادل الحراري القشري والأنبوبي؟

يوفر كفاءة حرارية أعلى بمساحة أصغر بكثير. يوفر هذا التصميم مساحة وطاقة كبيرتين مقارنةً بتقنية الغلاف والأنبوب القديمة.

هل يمكن تنظيف المبادل الحراري الملحوم بالكامل؟

نعم. يستخدم المُشغِّلون عملية التنظيف في الموقع (CIP). تُمرَّر هذه الطريقة محاليل كيميائية عبر الوحدة لإذابة الأوساخ واستعادة الأداء دون الحاجة إلى تفكيك.

ما هي المواد المشتركة لهذه المبادلات؟

يستخدم المهندسون عادةً الفولاذ المقاوم للصدأ في البناء. وللتطبيقات شديدة التآكل، يختارون سبائك خاصة مثل التيتانيوم، أو الإنكونيل، أو الهاستيلوي لضمان متانة طويلة الأمد.
