تصميم المبادل الحراري الملحوم مقابل تصميم المبادل الحراري اللوحي

هيكل المبادل الحراري الملحوم

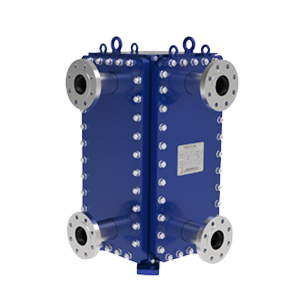

أمبادل حراري ملحوميبدو قويًا وصغيرًا. يستخدم المُصنِّعون اللحام بالليزر لربط الصفائح المعدنية، مما يُشكِّل قنواتٍ صلبةً لحركة السوائل. يتحمل المبادل الحراري الملحوم الكتلي السوائل القاسية والضغط العالي. لا يحتاج إلى حشوات، مما يُقلل من احتمالية التسريبات. كما أنه لا يحتاج إلى إصلاح متكرر. يستخدم المبادل الحراري الملحوم الكتلي معادن مثل النحاس والألومنيوم والفولاذ المقاوم للصدأ والتيتانيوم وسبائك النيكل والجرافيت. لكل معدن خصائصه الخاصة. ينقل النحاس الحرارة جيدًا، بينما لا تصدأ سبائك التيتانيوم والنيكل بسهولة. يوضح الرسم البياني أدناه مقارنة بين هذه المواد:

نصيحة: اختر مبادل حراري ملحوم إذا كنت بحاجة إلى شيء قوي للسوائل الصلبة أو الظروف القوية للغاية.

هيكل المبادل الحراري اللوحي

المبادل الحراري اللوحي يتكون من صفائح رقيقة ذات أشكال متموجة. توجد حشوات بين كل صفيحة لإغلاق القنوات، مما يمنع اختلاط السوائل. تحافظ صفائح الضغط على إحكام إغلاقها وسلامتها. يمكنك فتح الوحدة بسهولة لتنظيفها أو فحصها، مما يُسهّل العناية بالمبادلات الحرارية اللوحية. يمكنك فصل الصفائح لتنظيفها جيدًا. كما يمكنك تغيير الوحدة لأعمال جديدة أو فحصها من الداخل بسهولة.

فيما يلي جدول يوضح سبب سهولة العناية بالمبادلات الحرارية اللوحية:

الاختلافات الرئيسية في التصميم

يمكنك معرفة الفرق بين المبادلات الحرارية الملحومة والمبادلات الحرارية اللوحية في الجدول أدناه:

اختر مبادلًا حراريًا ملحومًا إذا كنت ترغب في مبادل حراري قوي للسوائل العكرة. أما إذا كنت ترغب في سهولة التنظيف وخيارات أكثر، فالمبادل الحراري اللوحي هو الخيار الأفضل.

الأداء والكفاءة في المبادلات الحرارية

مقارنة الأداء الحراري

أنت ترغب في أن ينقل مبادلك الحراري الحرارة بسرعة ويوفر الطاقة. يُنقل كلٌّ من المبادلات الحرارية الملحومة بالكتل والصفائح الحرارة بكفاءة. تستخدم تصاميم الكتل الملحومة تدفقًا معاكسًا تمامًا، مما يعني أن السوائل الساخنة والباردة تتحرك في اتجاهات متعاكسة. يساعد هذا على تقارب درجات حرارة السوائل، وأحيانًا لا تفصل بينها سوى درجة مئوية واحدة (درجتان فهرنهايت). كما تنقل المبادلات الحرارية الصفائحية الحرارة بكفاءة، وهي تعمل بشكل أفضل مع السوائل الخفيفة أو عند الحاجة إلى تغيير الإعدادات.

فيما يلي جدول يوضح كيفية عمل كل نوع بطرق مختلفة:

ملحوظة: إذا كنت تريد نقلًا قويًا للحرارة ودرجات حرارة قريبة،مبادلات حرارية ملحومةيعتبر خيارا جيدا.

قدرات الضغط ودرجة الحرارة

يجب أن تعرف مقدار الضغط والحرارة اللذين يتحملهما نظامك. تستطيع المبادلات الحرارية الملحومة تحمل السوائل القوية والظروف القاسية. يمكنك استخدامها في الأماكن التي يتغير فيها الضغط أو درجة الحرارة بشكل كبير. أما المبادلات الحرارية الصفائحية، فهي مناسبة للضغط والحرارة المنخفضين أو المتوسطين. تناسب العديد من المهام، ولكنها قد لا تدوم طويلاً في الأماكن القاسية.

فيما يلي جدول يقارن أعلى التصنيفات لكل نوع:

لا تستخدم المبادلات الحرارية الملحومة حشوات. لا داعي للقلق بشأن التسريبات الناتجة عن تغيرات الضغط أو الحرارة. يمكنك الاعتماد عليها في السوائل القوية أو عندما تكون السلامة بالغة الأهمية.

احتياجات الصيانة والتنظيف

تريد أن يعمل مبادلك الحراري بكفاءة دون الحاجة إلى إصلاحه باستمرار. لا تحتاج مبادلات الحرارة الملحومة إلى عناية كبيرة. لا داعي لتغيير الحشيات أو القلق بشأن التسريبات. يمكنك تنظيفها بسهولة باستخدام الأدوات وفحصها. تتيح لك مبادلات الحرارة الصفائحية فتحها وإخراج الصفائح. يمكنك تنظيف كل صفيحة والبحث عن أي تلف.

نصيحة: إذا كنت تريد عددًا أقل من التسريبات والإصلاحات، فإن المبادلات الحرارية الملحومة هي الأكثر أمانًا.

اختر مبادلك الحراري بناءً على احتياجاتك. إذا كنت ترغب في نقل حرارة قوي، وكفاءة عالية، وصيانة بسيطة، فإن مبادلات الحرارة الملحومة هي الأنسب للأعمال الشاقة. أما مبادلات الحرارة اللوحية، فهي مثالية لسهولة التنظيف ومرونة الاستخدام.

ملاءمة التطبيق لأنواع المبادلات الحرارية

أفضل استخدامات المبادلات الحرارية الملحومة

إخترمبادل حراري ملحومللأعمال الشاقة. يعمل بكفاءة مع السوائل القوية والضغط العالي. يُستخدم في الأماكن التي لا يحدث فيها تسريب. تُستخدم المبادلات الحرارية الملحومة في المصانع الكيميائية ومصافي النفط، كما تُستخدم في محطات الطاقة. تستخدمها مصانع الأغذية والمشروبات للبسترة والتبريد. تحافظ هذه المبادلات الحرارية على انفصال السوائل وسلامتها. تعمل بكفاءة حتى في الأماكن الصعبة. ستحصل على نتائج جيدة وتسربات أقل.

أفضل استخدامات المبادلات الحرارية اللوحية

المبادل الحراري اللوحي سهل التنظيف والتغيير. يمكنك استخدامه في العديد من عمليات نقل الحرارة. يعمل بشكل أفضل مع السوائل الخفيفة. يمكنك فتحه لتنظيفه من الداخل. تُستخدم المبادلات الحرارية اللوحية في مصانع الأغذية وأنظمة التدفئة والتهوية وتكييف الهواء، كما تستخدمها مصانع الألبان. فهي تساعد في التحكم في درجة الحرارة ومنع التلوث. يمكنك تغيير إعداداتها عند الحاجة. إليك جدول يوضح سبب ملاءمة المبادلات الحرارية اللوحية لأنظمة التدفئة والتهوية وتكييف الهواء:

نصيحة: تعتبر المبادلات الحرارية اللوحية جيدة لسهولة التنظيف والتغيير.

أمثلة لتطبيقات الصناعة

تُستخدم أنواع مختلفة من المبادلات الحرارية في العديد من المجالات. تُساعد المبادلات الحرارية الملحومة الكتلية في البسترة والتبريد في مصانع الأغذية. كما أنها تُحسّن أداء التخزين البارد وتوفر الطاقة بنسبة تصل إلى 25%. تُستخدم المبادلات الحرارية الصفائحية بشكل رئيسي في تصنيع الأغذية، حيث تُستخدم لبسترة الحليب وصنع منتجات الألبان. يُمكن تفكيكها لتنظيفها، مما يُحافظ على نظافتها. تُستخدم المبادلات الحرارية الصفائحية أيضًا في أنظمة التدفئة والتهوية وتكييف الهواء، حيث تُوفر المساحة وتُحسّن أداء الأجهزة. يُساعد كلا النوعين على نقل الحرارة في العديد من الصناعات.

إيجابيات وسلبيات المبادلات الحرارية الملحومة بالكتل والصفائح

إيجابيات وسلبيات المبادل الحراري الملحوم

يمكنك الاعتماد علىمبادل حراري ملحومعندما تحتاج إلى القوة والأمان، يستخدم هذا النوع من المبادلات الحرارية ألواحًا ملحومة لإنشاء قنوات قوية. لا تحتاج إلى حشوات، ما يقلل من خطر التسريبات. يوفر نقلًا حراريًا عاليًا حتى مع السوائل شديدة الاشتعال. يمكنك استخدام مبادلات حرارية ملحومة في الأماكن التي قد تتعطل فيها المبادلات الحرارية الأنبوبية. تتحمل هذه الوحدات الضغط ودرجة الحرارة المرتفعين بكفاءة، كما أنها لا تحتاج إلى تنظيفها كثيرًا، ولا تحتاج إلى استبدال الحشوات.

وفيما يلي أهم الإيجابيات والسلبيات:

نصيحة: اختر المبادلات الحرارية الملحومة للمهام الصعبة حيث لا يكون التسرب خيارًا.

إيجابيات وسلبيات المبادل الحراري اللوحي

تستفيد من المبادلات الحرارية اللوحية بمزايا عديدة. توفر هذه الوحدات نقلًا حراريًا عاليًا في مساحة صغيرة. يمكنك فتحها وتنظيفها بسهولة. يمكنك تغيير عدد الصفائح لتناسب احتياجاتك. تكلفة المبادلات الحرارية اللوحية أقل في البداية من المبادلات الحرارية الملحومة بالكتل أو المبادلات الحرارية الأنبوبية. توفر المال إذا كان لديك مشروع مُراعي للتكلفة. كما تحصل على كفاءة عالية في استخدام الطاقة وتكاليف صيانة أقل.

مع ذلك، عليك الحذر من بعض المشاكل. قد يحدث اتساخ للصفائح، مما يعني ضرورة تنظيفها باستمرار. قد يسبب التآكل تسريبات، لذا يجب اختيار المواد المناسبة. تُعد الأختام والحشيات مهمة. في حال تعطلها، قد تحدث تسريبات وتفقد الكفاءة. تساعد الفحوصات الدورية واستخدام مواد عالية الجودة على منع هذه المشاكل. تحتاج المبادلات الحرارية ذات الحشيات إلى عناية أكبر من المبادلات الحرارية ذات اللحام أو اللحام بالنحاس.

فيما يلي قائمة سريعة للتحديات الشائعة المتعلقة بالصيانة:

• التلوث

• تآكل

• فشل الختم والحشية

• مشاكل تشغيلية

يمكنك تقليل هذه المشاكل عن طريق:

1. تنظيف الأطباق بشكل متكرر.

2. فحص الأختام والحشيات.

3. تشغيل الوحدة بالطريقة الصحيحة.

ملاحظة: تعمل المبادلات الحرارية اللوحية بشكل جيد في العديد من الوظائف، ولكنك بحاجة إلى مواكبة التنظيف والفحوصات.

يمكنك استخدام المبادلات الحرارية اللوحية في أنظمة التدفئة والتهوية وتكييف الهواء، بالإضافة إلى استبدال المبادلات الحرارية الأنبوبية والقشرية. ستحصل على مرونة وسهولة في الصيانة، ولكن عليك إدارة الصيانة.

عليك اختيار مبادل حراري يناسب عملك. وحدات الكتل الملحومة مثالية للسوائل عالية الضغط والقوية، كما أنها تعمل بكفاءة في الأماكن الصعبة. أما وحدات الألواح فهي مناسبة للسوائل الخفيفة، كما أنها سهلة التنظيف. يوضح الجدول أدناه سبب ملاءمة وحدات الكتل الملحومة للأعمال الشاقة:

وفيما يلي بعض النصائح لاختيار المبادل الحراري:

• تحقق مما يحتاجه نظامك.

• تأكد من أن السائل يطابق المادة الصحيحة.

• فكر في الفضاء، وكيفية العناية به، والسلامة.

التعليمات

ما هو الفرق الرئيسي بين المبادلات الحرارية الملحومة بالكتل والصفائح؟

كتلة ملحومةالوحدات مزودة بألواح ملحومة بدون حشوات. المبادلات الحرارية اللوحية مزودة بحشوات بين كل لوح. الكتل الملحومة مناسبة للأعمال الشاقة. كما أن نماذج الألواح سهلة التنظيف.

كيف أختار المبادل الحراري المناسب لنظامي؟

عليكَ تحديد نوع السائل المُستخدم. تحقق من الضغط ودرجة الحرارة المُناسبة. اختر طرازًا مُسطحًا لسهولة التنظيف. اختر كتلة ملحومة إذا كنتَ بحاجة إلى قوة تحمل للسوائل العسيرة.

هل يمكنني تنظيف المبادل الحراري الملحوم بسهولة؟

تُنظّفه بأدوات خاصة. لا يُمكن فتحه كما هو الحال مع نماذج الأطباق. يستغرق التنظيف وقتًا أطول، ولكن لا تُغيّر الحشيات.

هل المبادلات الحرارية اللوحية آمنة للسوائل العدوانية؟

تعمل المبادلات الحرارية اللوحية بشكل أفضل مع السوائل الخفيفة. السوائل القوية قد تُلحق الضرر بالجوانات وتُسبب تسريبات. تُعد تصميمات الكتل الملحومة أفضل للمواد الكيميائية القوية.

ما هي الصناعات التي تستخدم هذه المبادلات الحرارية؟
