المبادلات الحرارية 101 وظيفتها وأهميتها

فهم ما هو المبادل الحراري وكيف يعمل

يكشف التعمق في هذه التقنية عن جهازٍ تحكمه مبادئ فيزيائية أساسية. يبدأ فهم آلية عمل أنظمة المبادلات الحرارية بمبادئ الديناميكا الحرارية وانتقال الحرارة. تشرح هذه المفاهيم كيفية انتقال الطاقة من مادة أدفأ إلى أخرى أبرد، مُشكلةً بذلك أساس جميع تطبيقات التدفئة والتبريد.

المبدأ الأساسي لانتقال الحرارة

تعمل المبادلات الحرارية وفقًا لقوانين الديناميكا الحرارية الأساسية. تُحدد هذه القوانين سلوك الطاقة داخل نظام مغلق.

·القانون الأول للديناميكا الحراريةهذا المبدأ يتعلق بحفظ الطاقة. ينص على أن الطاقة لا تُستحدث ولا تُفنى، بل تنتقل أو تتغير من شكل إلى آخر. ينقل المبادل الحراري الطاقة الحرارية من سائل إلى آخر دون أي فقد صافٍ للطاقة.

·القانون الثاني للديناميكا الحراريةيحكم هذا القانون اتجاه انتقال الطاقة. تنتقل الحرارة طبيعيًا من وسط ساخن إلى وسط بارد. يضمن هذا المبدأ أن تكون العملية تلقائية، ويحدد كفاءة تبادل الطاقة.

يحدث انتقال الطاقة الحرارية عبر ثلاث آليات رئيسية: التوصيل، والحمل الحراري، والإشعاع. وتعتمد معظم المبادلات الحرارية بشكل كبير على التوصيل والحمل الحراري.

مثال عملي: فرن منزلك

لفهم آلية عمل تقنية المبادل الحراري عمليًا، لنأخذ فرن غاز منزليًا. المبادل الحراري هو المكون المسؤول عن تدفئة الهواء الذي يُدفئ منزلك بأمان. يقع بين غرفة الاحتراق، حيث يحترق الوقود، ونظام النفخ.

تتم العملية في بضع خطوات بسيطة:

1. يحترق الغاز الطبيعي أو الزيت داخل غرفة الاحتراق، مما ينتج عنه غازات احتراق ساخنة للغاية.

٢. تتدفق هذه الغازات الساخنة إلى المبادل الحراري، وهو عبارة عن سلسلة من الأنابيب أو الأغلفة المعدنية. تنتقل الحرارة من الغازات إلى الجدران المعدنية عبرالتوصيل.

3. في الوقت نفسه، تقوم مروحة النفخ الخاصة بالفرن بتوزيع الهواء البارد من منزلك عبرالخارجأسطح المبادل الحراري الساخن.

4.يمتص الهواء الحرارة من المعدن عن طريقالحمل الحراري، تصبح دافئة.

٥. يقوم النظام بعد ذلك بتوزيع هذا الهواء الساخن عبر قنوات التهوية في منزلك. وفي الوقت نفسه، تُحتجز نواتج الاحتراق الضارة (مثل أول أكسيد الكربون) بأمان داخل المبادل الحراري، وتُطرد إلى الخارج عبر أنبوب تهوية.

ملاحظة هامة:يضمن المبادل الحراري عدم اختلاط الهواء الذي تتنفسه بغازات العادم السامة. هذا الفصل بالغ الأهمية للكفاءة والسلامة.

أنواع شائعة من المبادلات الحرارية

طوّر المهندسون تصاميم متعددة للمبادلات الحرارية لتلبية مختلف الاحتياجات الصناعية والتجارية. يعتمد اختيار النوع على عوامل مثل السوائل المستخدمة، ومتطلبات الضغط ودرجة الحرارة، وضيق المساحة. فيما يلي أربعة أنواع شائعة.

1. المبادلات الحرارية ذات الغلاف والأنبوبيُعد هذا المنتج من العناصر الأساسية في الصناعات الثقيلة. يتكون من غلاف أسطواني كبير يحتوي على مجموعة من الأنابيب. يتدفق سائل واحد عبر الأنابيب بينما يتدفق سائل آخر فوقها داخل الغلاف. يجعل تركيبه المتين مثاليًا لتطبيقات الضغط العالي ودرجات الحرارة العالية في مصافي النفط، ومصانع المعالجة الكيميائية، ومنشآت توليد الطاقة.

2.المبادلات الحرارية ذات الصفائح والإطاراتتستخدم هذه الوحدات سلسلة من الصفائح المعدنية الرقيقة المموجة لإنشاء مسارات تدفق. يُنتج هذا التصميم اضطرابًا عاليًا، مما يُؤدي إلى نقل حراري عالي الكفاءة في حجم صغير. وهذا ما يجعلها شائعة الاستخدام في صناعات الأغذية والمشروبات والأدوية.

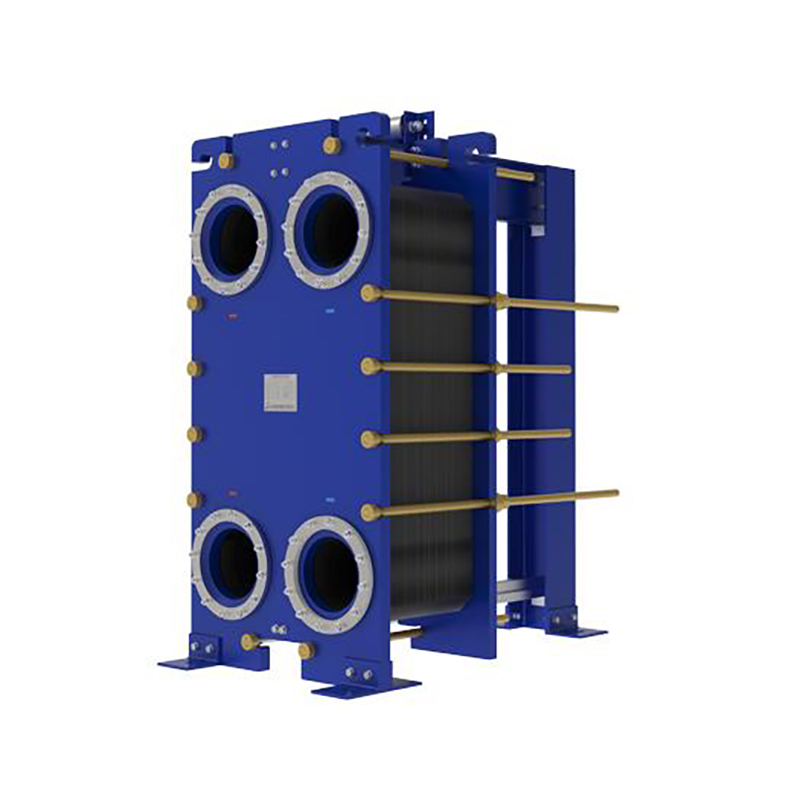

·مُحاط بحشيةالأنواع تسمح بالتفكيك بسهولة للتنظيف والصيانة.

·ملحومةتتميز هذه الأنواع بإغلاقها الدائم وتوفر حلاً مدمجًا واقتصاديًا لمهام التبريد والصناعة.

·ملحومةتوفر الأنواع أقصى قدر من المتانة لدرجات الحرارة العالية والمواد المسببة للتآكل. ومن الأمثلة المتقدمة على ذلكمبادل حراري ذو لوحة ملحومة HT-Blocيجمع هذا المنتج بين الكفاءة العالية لتصاميم الصفائح ومقاومة الضغط والحرارة العالية لنماذج المبادلات الحرارية الأنبوبية. يضمن تصميمه الخالي من الحشيات أداءً قويًا ومقاومًا للتسرب للتطبيقات الحرجة. يساعد هذا التصميم المتخصصين على فهم ما يمكن أن يحققه ابتكار المبادلات الحرارية.

3. المبادلات الحرارية المبردة بالهواءتستخدم هذه المبادلات الهواء المحيط لتبريد سائل يتدفق عبر أنابيب ذات زعانف. تدفع مروحة كبيرة الهواء عبر الأنابيب لتبديد الحرارة. وهي شائعة في المناطق التي تكون فيها المياه شحيحة أو باهظة الثمن، مثل المناطق القاحلة أو المنشآت النائية. ورغم أن تكلفتها الرأسمالية الأولية قد تكون أعلى، إلا أن تكاليف تشغيلها غالبًا ما تكون أقل نظرًا لانخفاض استهلاك المياه وانخفاض تكاليف الصيانة. ويمكن العثور عليها في مصانع البتروكيماويات وأنظمة التبريد.

4. المبادلات الحرارية الحلزونيةيُصنع المبادل الحراري الحلزوني عن طريق لفّ صفيحتين معدنيتين طويلتين حول قلب مركزي لتشكيل زوج من القنوات الحلزونية متحدة المركز. يُعد هذا التصميم الفريد مثاليًا للتعامل مع السوائل عالية المحتوى الصلب، مثل الحمأة والطين، لأن مسار التدفق أحادي القناة يُحدث تأثير تنظيف ذاتي يُقلل من التلوث. تتميز هذه المبادلات بكفاءة عالية وصغر حجمها، وتُستخدم في مجالات متخصصة في معالجة مياه الصرف الصحي، والتعدين، وصناعة الورق.

أهمية ومخاطر المبادلات الحرارية



المبادلات الحراريةتُعدّ أنظمة الطاقة الشمسية أساسية للحياة العصرية. فهي توفر الراحة، وتُمكّن الإنتاج الصناعي، وتُعزز الكفاءة. ومع ذلك، فإن وظيفتها تنطوي على مسؤوليات جوهرية. تُعدّ الوحدة التي تُدار بشكل صحيح نموذجًا للكفاءة والسلامة. أما إهمالها فقد يُشكّل عبئًا ماليًا وصحيًا كبيرًا. لذا، يُعدّ فهم كل من الفوائد والمخاطر أمرًا بالغ الأهمية لأي مالك نظام.

كفاءة الطاقة وتوفير التكاليف

تُعدّ المبادلات الحرارية من روّاد الحفاظ على الطاقة، إذ تلتقط الطاقة الحرارية التي كانت ستُهدر وتُعيد استخدامها. تُقلّل هذه العملية استهلاك الوقود بشكل كبير وتُخفّض تكاليف التشغيل. في البيئات الصناعية، يعني هذا استعادة الحرارة من تيار العادم لتسخين سائل وارد مسبقًا. أما في البيئات السكنية، فيعني ذلك الحصول على أقصى قدر من الدفء من كل وحدة وقود.

يُوفر الترقية إلى فرن عالي الكفاءة مزود بمبادل حراري حديث وفورات كبيرة. وتشير وزارة الطاقة إلى أن أصحاب المنازل يمكنهم خفض فواتير التدفئة بنسبة تصل إلى 20% مع هذه الترقية. كما أن الفوائد المالية طويلة الأجل أكثر أهمية.

تظهر هذه المدخرات كيف أن المبادل الحراري الفعال يترجم مباشرة إلى انخفاض فواتير الخدمات سنة بعد سنة.

الدور الحاسم في السلامة

إلى جانب الكفاءة، تلعب المبادلات الحرارية دورًا حيويًا في السلامة التشغيلية في تطبيقات لا حصر لها. فهي تحافظ على درجات حرارة تشغيل ثابتة، مما يمنع ارتفاع درجة حرارة المعدات وتعطلها بشكل كارثي.

·أنظمة السيارات:مبرد السيارة مثالٌ رائع. فهو يُدوّر سائل التبريد لامتصاص الحرارة الهائلة من المحرك. ثم ينقلها إلى الهواء المحيط. هذه الدورة المستمرة تمنع ارتفاع درجة حرارة المحرك، مما يضمن موثوقية السيارة وسلامتها.

·المعالجة الكيميائية:تعتمد هذه المنشآت على المبادلات الحرارية للتحكم في درجات حرارة التفاعل، وإدارة المواد المسببة للتآكل، وإعادة استخدام الحرارة الناتجة عن عوادم السيارات. يُعدّ هذا التحكم بالغ الأهمية للحفاظ على استقرار العملية ومنع الانفلات الحراري الخطير.

·التصنيع الصناعي:تُبرّد المبادلات الحرارية الزيت الهيدروليكي، وتُنظّم درجات حرارة الأفران، وتدعم دورات تسخين دقيقة في عمليات مثل حقن القوالب. هذا يحمي الآلات، ويضمن جودة المنتج، ويخلق بيئة عمل أكثر أمانًا.

في كل حالة، يعمل المبادل الحراري كحارس صامت، ويدير الطاقة الحرارية للحفاظ على تشغيل الأنظمة بسلاسة وأمان.

علامات تلف المبادل الحراري

غالبًا ما يُصدر المبادل الحراري إشارات تحذيرية قبل تعطله تمامًا. يُعدّ التعرّف على هذه المؤشرات أمرًا بالغ الأهمية لمنع وقوع حادث خطير. ينبغي على مالكي المنازل ومديري المرافق الانتباه لأي تغييرات في تشغيل أنظمتهم.

أدلة مسموعة 👂غالبًا ما تُشير الأصوات الغريبة إلى إجهاد معدني. قد يُصدر تمدد وانكماش أحد المكونات المتشققة أصواتًا مميزة عند تشغيل النظام وإيقافه.

·أصوات خشخشة:يمكن أن يحدث هذا إذا ظهر شق في المكان الذي تتصل فيه الأنابيب بغرفة الاحتراق، مما يتسبب في أن يصبح أحد الأجزاء فضفاضًا.

·أصوات الفرقعة أو الضرب:قد تشير الأصوات العالية إلى انحناء الجدران المعدنية للمبادل الكهربائي بسبب كسر. وغالبًا ما تتفاقم هذه الأصوات مع مرور الوقت.

المؤشرات البصرية 👀يمكن للفحص البصري أن يكشف عن أي ضرر مادي. ابحث عن العلامات التالية بالقرب من الفرن أو المرجل:

· شقوق أو كسور مرئية على سطح الوحدة.

· الصدأ أو التآكل الكبير، مما يضعف المعدن.

·تراكم السخام أو الكربون الأسود حول الشعلات، مما يشير إلى عدم اكتمال الاحتراق.

·تجمع المياه على الأرض حول الوحدة.

التغييرات التشغيلية 🔥يعتبر سلوك شعلة الفرن أداة تشخيصية مهمة.

يجب أن يُنتج فرن الغاز السليم لهبًا أزرق ثابتًا. أي تغيير في اللون أو السلوك يُعدّ علامة تحذيرية رئيسية. يشير اللهب الأصفر أو المتذبذب إلى اختلال في عملية الاحتراق، والذي قد يكون ناتجًا عن شق يسحب الهواء الزائد إلى حجرة الاحتراق.

مخاطر الوحدة المتصدعة

إن وجود شرخ في المبادل الحراري ليس مجرد مشكلة ميكانيكية بسيطة، بل هو خطر جسيم على السلامة. الوظيفة الأساسية للجهاز هي فصل الهواء القابل للتنفس عن غازات الاحتراق السامة. يُدمر الشرخ هذا الحاجز. يسمح هذا الخلل بتسرب نواتج ثانوية ضارة، مثل أول أكسيد الكربون وثاني أكسيد الكبريت وأكسيد النيتروز، من غرفة الاحتراق المغلقة، واختلاطها بالهواء المتداول في منزلك أو منشأتك.

أول أكسيد الكربون غازٌ سامٌّ للغاية، لا رائحة له ولا لون ولا طعم. قد يؤدي التعرض له إلى عواقب صحية وخيمة، وفهمُ عطل المبادل الحراري أمرٌ بالغ الأهمية. ويُعدّ الأشخاص الأكثر عرضة للخطر، مثل الرضّع وكبار السن ومرضى القلب، أكثر عُرضةً للخطر.

وبالإضافة إلى التسمم بأول أكسيد الكربون، تؤدي هذه التسريبات إلى تدهور جودة الهواء الداخلي، وتداول الملوثات التي يمكن أن تؤدي إلى الحساسية والربو ومشاكل الجهاز التنفسي الأخرى.

الحاجة إلى الصيانة المهنية

صُممت المبادلات الحرارية لتدوم طويلًا، حيث يقدم العديد من المصنّعين ضمانات تصل إلى ٢٠ عامًا أو حتى مدى الحياة. ومع ذلك، يعتمد عمرها الافتراضي بشكل كبير على العناية المناسبة. قد تؤدي عوامل مثل سوء التركيب، أو التآكل الناتج عن الرطوبة، أو إهمال تغيير فلتر الهواء إلى تعطل الوحدة قبل أوانها، غالبًا في غضون ١٥ عامًا.

نظراً لارتفاع المخاطر، فإن الفحص المهني ليس خياراً. يُجري فنيّ مُدرّب سلسلة من الفحوصات المُفصّلة تتجاوز الفحص البصري البسيط.

1. الفحص البصري والداخلي:يقوم الفني بفحص الجزء الخارجي بحثًا عن الصدأ والشقوق ويستخدم أدوات مثل المنظار لفحص الجدران الداخلية بحثًا عن تعب المعدن.

2. الفحوصات التشغيلية:يقومون بمراقبة شعلة الموقد بحثًا عن أي تغير في اللون أو انزلاق عندما يتم تشغيل المنفاخ.

3. تحليل الاحتراق:وباستخدام معدات متخصصة، يقومون بقياس مستويات الغاز مثل أول أكسيد الكربون في المدخنة لضمان الاحتراق الكامل والآمن.

4. فحص مفتاح الأمان:يقومون باختبار جميع عناصر التحكم في السلامة، بما في ذلك مفتاح الحد الأقصى، للتأكد من أنها تعمل بشكل صحيح وسوف تقوم بإيقاف تشغيل النظام في حالة الطوارئ.

5. مراجعة على مستوى النظام:يتضمن الفحص فحص مرشحات الهواء، وخطوط تصريف المكثفات، وأنظمة التهوية بحثًا عن الانسدادات أو التآكل.

إن الصيانة المنتظمة والمهنية هي الطريقة الوحيدة لضمان تشغيل المبادل الحراري بكفاءة وأمان ولكامل عمره الافتراضي.

يُعدّ المبادل الحراري عنصرًا أساسيًا في الإدارة الحرارية الفعّالة لأنظمة لا حصر لها. ويُوفّر أداؤه السليم وفورات كبيرة في الطاقة، والأهم من ذلك، أنه يحمي من النواتج الثانوية الخطرة، مثل أول أكسيد الكربون.

الصيانة المهنية الدورية أمرٌ أساسي. فهي تمنع الأعطال الخطيرة وتضمن استمرارية النظام وتشغيله الآمن.

التعليمات

ما هي الوظيفة الرئيسية للمبادل الحراري؟

أمبادل حراريينقل الطاقة الحرارية بين وسطين. ويحقق هذا النقل دون اختلاط الوسطين، مما يضمن عمليات تسخين أو تبريد فعّالة وآمنة.

ما هي المدة التي يستمر فيها المبادل الحراري للفرن النموذجي؟

يمكن أن يدوم مبادل الحرارة للفرن لأكثر من ٢٠ عامًا مع العناية المناسبة. الصيانة الدورية الاحترافية ضرورية لمنع الأعطال المبكرة الناتجة عن مشاكل مثل التآكل أو الإجهاد التشغيلي.

لماذا يعتبر المبادل الحراري المتصدع خطيرًا؟

يسمح الشق بتسرب غازات الاحتراق السامة، مثل أول أكسيد الكربون، إلى الهواء القابل للتنفس. يُشكل هذا التلوث خطرًا صحيًا جسيمًا ويُضعف جودة الهواء الداخلي.
