كيفية تجميع نوع لوحة المبادل الحراري

الصناعية لوحة المبادل الحراري تجسد الكفاءة الحرارية الاستثنائية وتلعب دورًا حاسمًا في مختلف الأوضاع الصناعية والتجارية والسكنية.يخفي هيكلها المدمج آلية معقدة تمكن من نقل الحرارة بشكل كبير بين السوائل.ومع ذلك ، لتحقيق هذه الإمكانات بشكل كامل ومنع الأخطاء المكلفة ، فإن التجميع الدقيق والتركيب الدقيق أمر ضروري - وهذه خطوات حيوية لتحقيق الأداء الحراري الأمثل والمتانة والسلامة في التشغيل.قد تؤدي الإجراءات غير الكافية إلى انخفاض الكفاءة ، وفشل المكونات المبكر ، والتسربات الخطيرة المحتملة.يقدم هذا الدليل دراسة شاملة لأفضل الممارسات لتجميع وتركيبالمبادل الحراري لوحة طوقاضمان أن يعمل نظامك بأقصى قدر من الفعالية منذ البداية.

فهم لوحة نوع المبادل الحراري

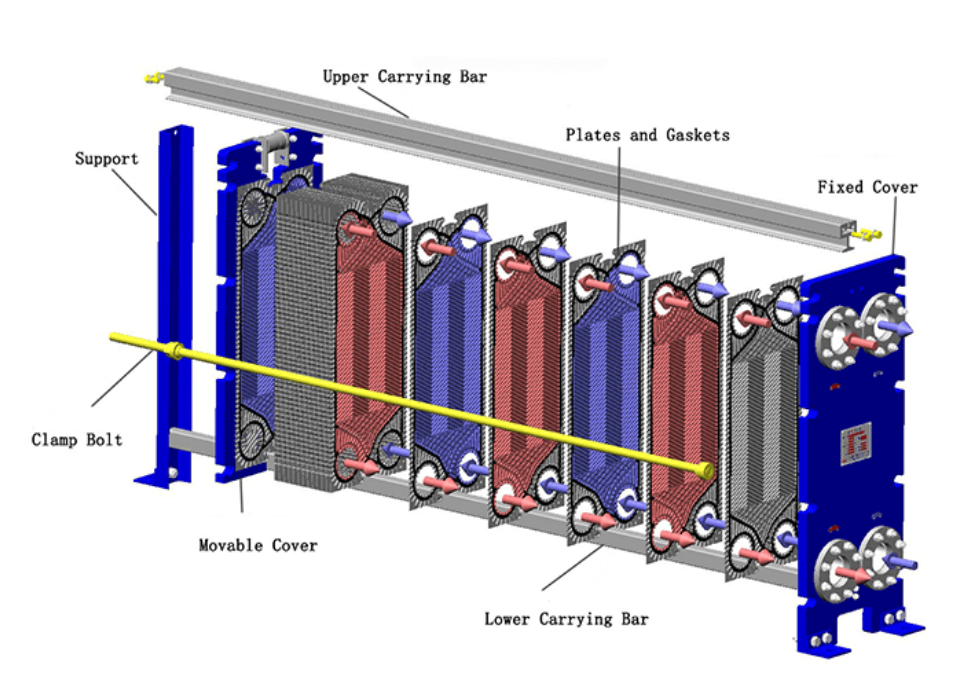

قبل استكشاف الإجراءات ، من الأهمية بمكان أن يكون لديك فهم أساسي للمكونات التي تشكل PHE.يحتوي PHE النموذجي المطوي على:

1.لوحة الإطار : النهاية الثابتة للمبادل ، التي تحتوي عادة على بعض منافذ اتصال السوائل.يوفر المرساة الهيكلية.

2.لوحة ضغط: لوحة النهاية المنقولة التي تضغط على حزمة اللوحة ضد لوحة الإطار.قد يحتوي أيضًا على منافذ اتصال.

3.لوحات نقل الحرارة: رقيقة،ألواح معدنية مموجة (غالبًا ما يكون الفولاذ المقاوم للصدأ أو التيتانيوم أو سبائك أخرى) مصممة بأنماط محددة (مثل نمط شيفرون الشائع) لزيادة الاضطرابات والمساحة السطحية لنقل الحرارة.هذه هي جوهر عملية تبادل الحرارة.

4.طوقا : الأختام الملاستومرية المجهزة في الأخاديد على الألواح.وهي تخدم غرضا مزدوجا: إغلاق القنوات لمنع التسرب الخارجي وتوجيه تدفق السوائل إلى قنوات متناوبة ، ومنع الخلط الداخلي.الحوامات عالية الجودة أمر بالغ الأهمية ؛ تصفح الخيارات فيالمبادل الحراري لوحة طوقا.

5.حامل بار: شريط أعلى يدعم وزن الألواح ولوحة الضغط ، مما يضمن المحاذاة.

6.شريط إرشاد: شريط أقل يحافظ على المحاذاة الرأسية للصفائح ولوحة الضغط.

7.تشديد البراغي: البراغي الطويلة المستخدمة لضغط حزمة اللوحة بأكملها بين لوحة الإطار ولوحة الضغط إلى بعد محدد ، مما يضمن الختم السليم.

8.عمود الدعم: يوفر الدعم الهيكلي لقضبان الحمل والتوجيه ، خاصة على الوحدات الكبيرة.

خطوة بخطوة التجميع

تجميع aطوقا PHE، سواء كانت جديدة أو بعد الصيانة ، تتطلب الاهتمام بالتفاصيل.التعجيل في هذه المرحلة هو سبب متكرر للمشاكل المستقبلية.

1.التحضير هو أمر بالغ الأهمية:

النظافة : تأكد من أن جميع المكونات ، وخاصة ألواح المبادل الحراري والأخدود الحشية ، نظيفة تمامًا وخالية من الحطام أو الزيت أو بقايا اللاصق القديمة.يجب أن تكون منطقة التجميع نظيفة أيضًا.

التفتيش: فحص بعناية كل لوحة للحصول على حفرة أو تشويه أو تلف في الأخدود الحوامل.فحص الحوامات بحثاً عن الشقوق أو التصلب أو التورم أو فقدان المرونة.يجب استبدال المكونات المتضررة.

أدوات: جمع الأدوات الضرورية: مفتاح عزم الدوران ، المفاتيح / المقابس المناسبة ، شريط القياس ، مطرقة ناعمة (اختياري) ، لاصق طوقا (إن وجدت) ، زيوت التشحيم للبراغي ، ومعدات الحماية الشخصية (PPE) مثل القفازات ونظارات السلامة.يمكن أن تكون حواف اللوحة حادة.

الوثائق: لديك رسم التجميع والمواصفات من الشركة المصنعة متاحة بسهولة.ويشمل ذلك بعد تشديد الهدف الحاسم.

2.الإطار والإعداد الأولي :

السلامة أولاً : قبل البدء في التجميع ، تأكد من أنك ترتدي الوقاية الشخصية المناسبة ، بما في ذلك قفازات قوية (يمكن أن تكون حواف اللوحة حادة) ونظارات السلامة.كن على دراية بأوزان المكونات أثناء المناولة.

وضع لوحة الإطار بشكل آمن:تأكد من إرفاق قضبان الحمل والتوجيه بشكل صحيح ومحاذاة.

3.ترتيب حزمة اللوحة:

التوجه: هذه هي الخطوة الأكثر أهمية.لوحات المموج عادة ما يتم تصميمها لتعليقها بالتناوب (تدوير 180 درجة بالنسبة إلى اللوحة السابقة).هذا يخلق قنوات التدفق.إيلاء اهتمام وثيق لنمط اللوحة (على سبيل المثال ،عالية ثيتا مقابل لوحات ثيتا منخفضة إذا تم خلطها) وضمان التسلسل الصحيح وفقا لرسم التجميع.يؤدي الترتيب غير الصحيح إلى التجاوز أو انخفاض الأداء أو التسربات الداخلية.

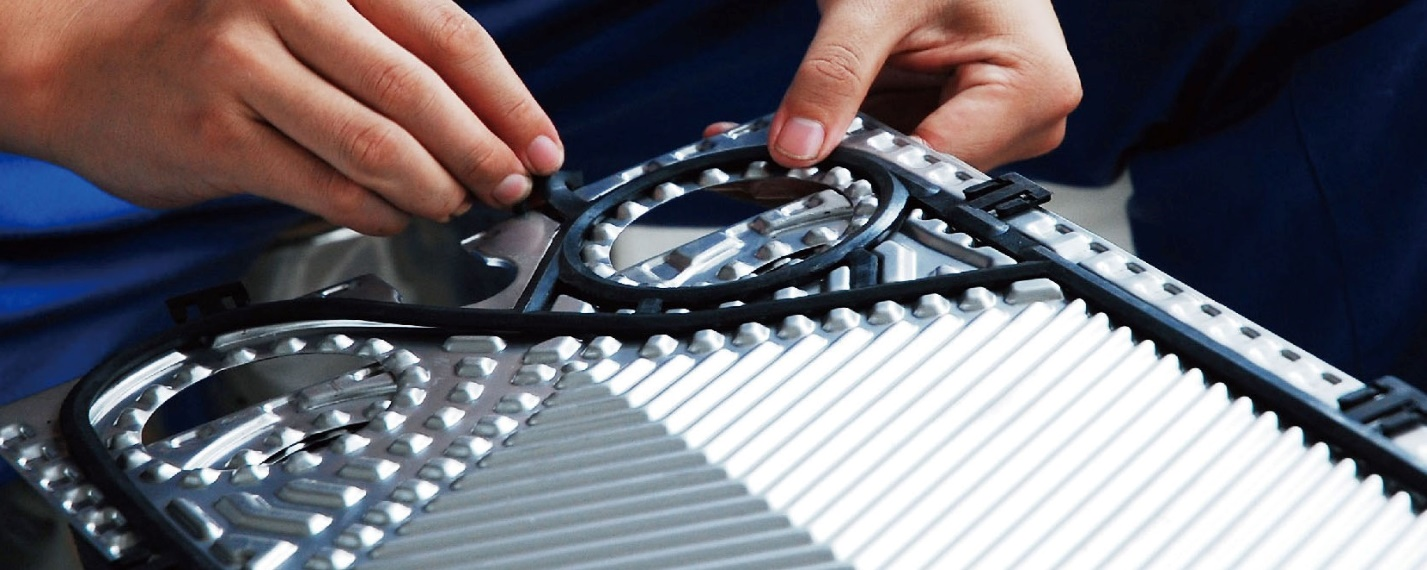

محاذاة طوقا: تأكد من أن كل طوقا يجلس بشكل صحيح في أخدودها.بالنسبة للحوامات القابلة للمشابك أو القابلة للمشابك ، تحقق من أن جميع نقاط الترفيق مشتركة.بالنسبة للحوامات الملتصقة ، تأكد من الالتصاق السليم دون الضغط على الغراء الزائد على سطح نقل الحرارة أو عرقلة مسار التدفق.

لوحات التحميل: قم بتعليق الألواح بعناية على شريط الحمل واحدا تلو الآخر ، وضمان انزلاقها بسلاسة ومحاذاة بشكل صحيح في الأسفل عبر شريط التوجيه.اللوحة الأولى (لوحة البداية) تذهب ضد لوحة الإطار، تليها لوحات التدفق في تسلسل متناوب، وتنتهي مع اللوحة الأخيرة (لوحة النهاية) قبل لوحة الضغط.تحقق بصريًا من حافة حزمة اللوحة أثناء بنائها ؛ غالبًا ما تعرض التجميع الصحيح نمطًا مميزًا "قلم العسل" بسبب التموجات المتناوبة.

4.الاختلافات التثبيت طوقا:

Clip-On / Snap-On: هذه هي عموما أسهل في التركيب. Align theطوقا في لوحة المبادل الحراري اضغط عليه بشكل صحيح واضغط عليه بحزم في الأخدود ، مما يضمن انخراط جميع المقاطع أو علامات التبويب بشكل آمن.

طوقا لصق: ضع حبة رقيقة حتى من المادة اللاصقة الموصى بها من قبل الشركة المصنعة في أخدود الحوية النظيفة.تجنب الغراء المفرطة.ضع الطوقا بعناية ، وضمان أن يجلس مسطحًا دون تمتد.السماح بوقت المعالجة الكافي على النحو المحدد من قبل الشركة المصنعة للمادة اللاصقة ، وربما تحت الضغط الخفيف (على سبيل المثال ،صفائح التراص مع لوحة ووزن على الأعلى).

5.الضغط والتشديد:

لوحة الضغط الموقف: قم بتنزيل لوحة الضغط على طول القضبان حتى تتصل بحزمة اللوحة.

تثبيت تشديد مسامير: أدخل مسامير التشديد المزومة.ابدأ في خيوط المكسرات باليد.

التشديد المنهجي: يجب أن يتم ذلك بالتساوي لتجنب إتلاف الألواح أو منحرفة لوحة الضغط.تشديد البراغي تدريجيا في نمط قطري أو "نجمة" (على سبيل المثال ،أعلى اليسار، أسفل اليمين، أعلى اليمين، أسفل اليسار).استخدام مفتاح عزم الدوران أو تشديد عن طريق قياس المسافة بين السطح الداخلية لوحة الإطار ولوحة الضغط.

قم بقياس الفجوة: استمر في تشديد البراغي بالتساوي في نمط قطري (نجمة) حتى تتطابق الفجوة بين لوحة الإطار الثابتة ولوحة الضغط المنقولة مع القيمة المحددة للشركة المصنعة (على سبيل المثال ،X mm ± Y mm).قم بقياس هذه الفجوة في نقاط متعددة حول الإطار ، خاصة بالقرب من كل برغي ، لضمان بقاء الألواح متوازية ومضغوطة بشكل موحد.استخدم أداة قياس معايرة ، مثل مقياس الشعور أو المسطرة ، للحصول على الدقة.الأهم من ذلك ، لا تفرط في تشديد.تجاوز الحد الأقصى للضغط يمكن أن تشوه الألواح ، وسحق الحوامات ، ومن المفارقات أن يسبب تسربات.على العكس من ذلك ، سيؤدي عدم التشديد إلى تسربات فورية.

6.اختبارات الجمعية النهائية:

تحقق من أن الفجوة بين لوحة الإطار الثابتة ولوحة الضغط المنقولة صحيحة وموحدة.

تحقق بصريًا من حواف حزمة اللوحة مرة أخرى للمحاذاة الصحيحة.

تحقق من أن جميع البراغي مؤمنة بشكل صحيح.

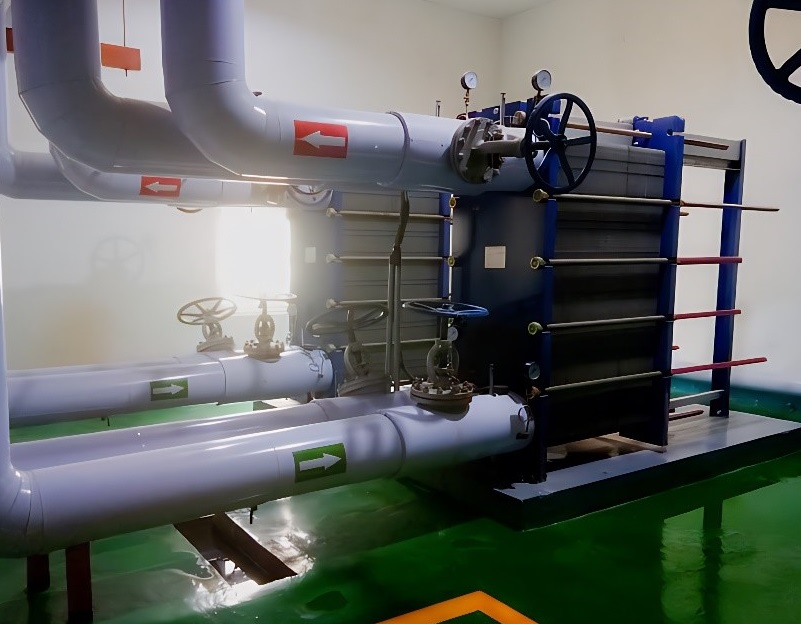

كيفية تثبيت مبادل حراري لوحة

بمجرد تجميعها ، فإنPHEsتحتاج إلى التثبيت الصحيح داخل النظام الأوسع.

1.تحضير الموقع:

مؤسسة: ضمان أساس متين ومستوى قادر على دعم الوزن المملأ للمبادل.

التخليص: توفير مساحة كافية حول الوحدة للتشغيل والتفتيش والصيانة في المستقبل (مثل إزالة اللوحة أو التنظيف).تتمثل القاعدة العامة في السماح بمساحة خالية تعادل طول الوحدة لإزالة الترباس والوصول إلى حزمة اللوحة.

البيئة: حماية الوحدة من الأضرار المادية والاهتزاز المفرط والأجواء التآكل إذا أمكن.ضع في اعتبارك صينية بالتنقيط تحتها ، خاصة للتطبيقات الحرجة أو حيث يمكن أن يتلف التسرب المعدات المحيطة.

2.الرفع والتحديد الموقع:

استخدم معدات الرفع المناسبة (الأشرطة والرافعات) واتبع إرشادات الشركة المصنعة لنقاط الرفع (غالباً ما يتم تعيينها على الإطار أو باستخدام مسامير محددة).لا ترفع أبدا من خلال الاتصالات.

• خفض الوحدة بعناية على أساسها ، وضمان بقائها مستوية.تأمينها إذا اقتضى الأمر من قبل التصميم.

3.اتصالات الأنابيب:

• المحاذاة: تأكد من ربط الأنابيب محاذاة تماما مع فوهات PHE.تجنب إجبار الأنابيب على المحاذاة ، لأن هذا يفرض ضغطًا على إطار المبادل والاتصالات ، مما يؤدي إلى تسربات أو أضرار محتملة.استخدم مفاصل التوسع أو الموصلات المرنة عند الضرورة لاستيعاب التوسع الحراري والاهتزاز.

· أنواع الاتصال:

··شفة: استخدم طوقا مناسبة (غالبا ما يتم توفيرها من قبل بطانة PHE نفسها إذا كانت مبطنة بالمطاط ، وإلا استخدم طوقا حافة منفصلة متوافقة مع السائل).تشديد مسامير الشفة بالتساوي في نمط متقاطع.لا تفرط في التشديد ، خاصة على اتصالات لوحة الإطار المستنزدة.

··خيوط: استخدم تسرب مناسب أو الشريط.توظيف مفاتيح اثنين - أحدهما لعقد اتصال PHE وواحد لتشديد تركيب التزاوج - لمنع نقل عزم الدوران إلى اتصال PHE نفسه ، والذي يمكن أن يتلف الأختام الداخلية.

· اتجاه التدفق: توصيل الأنابيب وفقا لتكوين التدفق المحدد (على سبيل المثال،تدفق التيار المضاد هو الأكثر شيوعا للكفاءة المثلى).عادة ما يتم وضع علامة واضحة على منافذ المدخل والمخرج.

• الدعم: دعم بشكل مستقل جميع الأنابيب المتصلة لمنع وزنه من تحمل على المبادل الحراري.

4.المعدات الإضافية:

• تركيب صمامات العزل على جميع منافذ المدخل والمخرج للصيانة.

• النظر في تركيب مصفيات في أعلى مجرى مصب مدخل PHE لحماية قنوات اللوح الضيقة من تسخير الجسيمات.

• تعتبر مقاييس الضغط وأجهزة استشعار درجة الحرارة في المنافذ والمنافذ ضرورية لمراقبة الأداء.

• قم بتثبيت فتحات الهواء في النقاط العالية لتسهيل تطهير الهواء أثناء بدء التشغيل.

• تأكد من تثبيت صمامات تخفيف السلامة بشكل صحيح إذا كان يمكن أن تتجاوز ضغوط النظام حدود تصميم PHE.

5.اختبار التسرب (اختبار الهيدروستاتيك):

قبل إدخال سوائل العملية ، قم بإجراء اختبار هيدروستاتي.ببطء ملء جانب واحد من المبادل بالماء ، تهوية الهواء.زيادة الضغط تدريجيا إلى ضغط الاختبار المحدد (عادة 1.3 إلى 1.5 مرة الحد الأقصى لضغط التشغيل ، ولكن استشر دائمًا مواصفات الشركة المصنعة).حافظ على الضغط لفترة محددة (على سبيل المثال ،30 دقيقة) وفحص بدقة لأي تسربات خارجية من الحشوات أو الاتصالات أو الإطار.تخفيف الضغط ، استنزاف ، وتكرار العملية للجانب الآخر.معالجة أي تسربات تم العثور عليها (غالبا ما تتطلب تشديدًا طفيفًا ، أو حتى في حدود التسامح ، أو إعادة التغطية / إعادة التجميع المحتملة إذا استمرت المشاكل).

6.العزل (إذا لزم الأمر):

إذا كان التطبيق ينطوي على اختلافات كبيرة في درجات الحرارة والحفاظ على الطاقة أو حماية الموظفين مطلوبة، وعزل إطار PHE وربما الاتصالات.تأكد من أن العزل لا يغطي الثقوب البكاء أو يعيق الوصول للتفتيش.

استكشاف الأخطاء والإصلاحات أثناء تثبيت الخاص بكنوع لوحة المبادل الحراري

• التسربات الخارجية:في كثير من الأحيان بسبب الحوامات التالفة / غير المحاذاة ، أو تشديد غير متساوٍ.إعادة التحقق من التوازي ؛ تشديد قليلا إذا كان ضمن التسامح.إذا كان مستمرًا ، فهناك حاجة إلى التفكيك والتفتيش.

• التسربات الداخلية (التلوث المتقاطع): عادة ما يسببها لوحة مثقبة (التآكل والتآكل وصدمة الضغط) أو طوقا فشلت بشدة.يتطلب تفكيك ، وفحص اللوحة (اختبار اختراق الصبغ إذا لزم الأمر) ، واستبدال المكونات التالفة.

· انخفاض الأداء الحراري / انخفاض الضغط العالي: في كثير من الأحيان الناجمة عن التلوث (التقييم ، الرواسب ، النمو البيولوجي) ، أو تجميع اللوحة غير الصحيح (التجاوز) ، أو ظروف التشغيل التي تنحرف بشكل كبير عن التصميم (مثل ، ،انخفاض معدلات التدفق مما يسبب سوء التوزيع)غالبًا ما يكون التنظيف (CIP أو اليدوي) مطلوبًا.تحقق من معلمات التجميع والتشغيل.

• فشل طوقا: يمكن أن ينتج عن عدم التوافق الكيميائي ، أو درجة الحرارة المفرطة ، أو الضغط المفرط ، أو الشيخوخة البسيطة.تأكد من اختيار مادة الحوامل الصحيح والالتزام بمواصفات تشديد.فحص منتظم أثناء الصيانة هو المفتاح.

التفاصيل هي مفتاح المتانة

إن تجميع وتركيب المبادل الحراري الصفيحي ليس مجرد مهام ميكانيكية ؛ إنها إجراءات هندسية حاسمة تؤثر بشكل مباشر على كفاءة النظام وموثوقيته وسلامته.من خلال الالتزام بهذه الخطوات التفصيلية وفهم المزالق المحتملة ، يمكنك التأكد من أن المبادل الحراري الخاص بك يوفر الأداء العالي وعمر الخدمة الطويل الذي تم تصميمه من أجله.
