كيفية التحقق مما إذا كان المبادل الحراري الخاص بك مغلقًا؟

المبادلات الحرارية لوحةتعتبر المكونات الحيوية في العديد من الصناعات ، من HVAC والمعالجة الكيميائية إلى إنتاج الأغذية والمشروبات.تصميمها المدمج والكفاءة الحرارية العالية تجعلها لا غنى عنها لنقل الحرارة بفعالية.ومع ذلك ، فإن القنوات الضيقة جدًا التي تساهم في كفاءتها تجعلها أيضًا عرضة للانسدادات الداخلية ، والتي غالباً ما يشار إليها باسم التلوث أو التوسع.

يمكن أن تقلل PHEs المحظورة بشكل كبير من الأداء ، وتزيد من استهلاك الطاقة ، وتؤدي إلى وقت تعطل مكلف أو حتى فشل المعدات.يعد الكشف المبكر أمرًا بالغ الأهمية للحفاظ على سلامة النظام وتحسين التكاليف التشغيلية.ولكن كيف يمكنك أن تقول بشكل نهائي ما إذا كانت ملحومة أوالمبادل الحراري لوحة طوقا هل تم حجبها؟

محظور لوحة المبادل الحراري استكشاف الأخطاء وإصلاحها

تشمل الأسباب الشائعة للانسدادات:

• الألواح المجهدة أو الحوامات:

الحوامات المجهدة أو التالفة هي واحدة من الأسباب الأكثر شيوعًا لسبب حظر مبادل الألواح المطوية.إذا كسرت الحوامات التي تغلق الألواح في المبادل الحراري أو تبلت ، فيمكن للسوائل أن تختلط معًا وتسبب انسدادًا.تركيب طوقا جديدة سوف يحل هذه المشكلة.

● التوسيع:

هطول الأملاح والمعادن المذابة من المياه الصلبة أو السوائل ذات المحتوى المعدني العالي ، مما يشكل رواسب صلبة.

● التآكل المنتجات الثانوية:

أكاسيدات وحمأة أطلقت من تآكل المكونات المعدنية داخل النظام.

●البيولوجية:

نمو الأفلام والكائنات الحية الميكروبية ، وخاصة في الأنظمة ذات المحتوى العضوي أو التدفق الراكد.

● التفاعل الكيميائي التلوث:

الرواسب التي تتشكل عن التفاعلات الكيميائية التي تحدث داخل السائل أو على سطح اللوحة.

● بناء الجسيمات:

المواد الصلبة المعلقة مثل الرواسب أو الصدأ أو الحطام في سائل العملية التي تحاصر في فجوات اللوحة الضيقة.

المؤشرات الرئيسية للمبادل الحراري الصفيحة المحظورة

التعرف على الأعراض هو الخطوة الأولى في تحديد الانسداد.مراقبة هذه المؤشرات الرئيسية:

1.ارتفاع انخفاض الضغط:

غالبًا ما تكون هذه هي العلامة الأولى والأكثر دقة.نظرًا لأن التلوث يقيّد مساحة التدفق ، تزداد المقاومة الاحتكاكية ، مما يتطلب المزيد من طاقة الضخ مما يؤدي إلى فرق ضغط أعلى بين اتصالات المدخل والمخرج.مراقبة مقاييس الضغط في أعلى المنبع والمنبع.

2.انخفاض الأداء الحراري :

If theالمبادل الحراري لا يحقق تغيير درجة الحرارة المطلوبة بين التيارات الساخنة والباردة ، أو إذا انحرفت درجات حرارة المخرج عن القيم المتوقعة ، فهذا يشير إلى ضعف نقل الحرارة بسبب التأثير العازل للتلوث.

3.انخفاض معدلات التدفق:

تعيق الممرات المسدودة تدفق السوائل جسديًا ، مما يؤدي إلى انخفاض في معدل التدفق الفعلي مقارنة بمواصفات تصميم النظام ، حتى مع تشغيل المضخة المتسق.

4.الضوضاء غير المعتادة:

يمكن أن تشير أصوات الغرغر أو الهزرة أو الطرق أحيانًا إلى أنماط التدفق المضطربة الناجمة عن انسداد جزئي أو تجويف في المناطق المضيقة.

5.التسرب الخارجي :

على الرغم من أنه أقل شيوعًا كمؤشر رئيسي لانسداد (غالباً ما يرتبط بمشاكل الطوقا أو الصفيحة) ، إلا أنه يجب التحقيق في التسرب المفاجئ المتزامن مع أعراض الانسداد الأخرى كمشكلة محتملة ذات صلة ناتجة عن زيادة الضغط الداخلي.

كيفية تشخيص PHE المحجوب خطوة بخطوة؟

للكشف بدقة عن الانسدادات ومعالجتها بأمان ، اتبع هذه الخطوات:

1.جمع البيانات التشغيلية التاريخية: مقارنة مقاييس الأداء الحالية مع قيم خط الأساس والاتجاهات التاريخية.

2.تحقق من معايرة الاستشعار: تأكد من أن جميع مقاييس الضغط وأجهزة استشعار درجة الحرارة ومقاييس التدفق معايرة بشكل صحيح وتعمل.

3.مراقبة الضغط و درجة الحرارة: تسجيل ضغوط المدخل / المخرج ودرجات الحرارة باستمرار ، والبحث عن حالات شذوذ.

4.عزل وتبريد أسفل: قم بإيقاف تشغيل النظام بأمان ، وتخفيف الضغط ، والسماح للوحدة بالبرد قبل أي فحص جسدي.

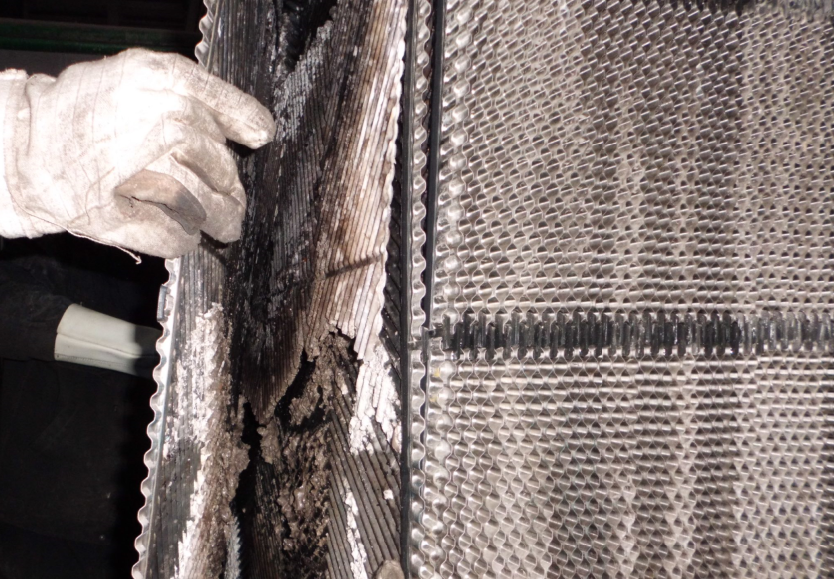

5.تفكيك للتفتيش (إن وجد): إذا كانت وحدة مطوّقة، فتحها وتفقد بصرياً الألواح بحثاً عن التلوث أو التلف.

6.إجراء الاختبارات غير التدميرية: استخدام تقنيات مثل التصوير الحراري أو اختبار بالموجات فوق الصوتية إذا كان التفكيك الداخلي غير ممكن أو عملي.

7.النتائج الوثيقة: الاحتفاظ بسجلات مفصلة لنوع وشدة التلوث والمناطق المتأثرة وأي ملاحظات أخرى لإبلاغ استراتيجيات الصيانة والوقاية في المستقبل.

منع المبادل الحراري الصفيحة المحظورة

إن الوقاية من الانسدادات أكثر فعالية من حيث التكلفة بكثير من التعامل مع عواقبها.تنفيذ هذه التدابير الاستباقية:

● تثبيت أنظمة ما قبل الترشيح:

استخدم المرشحات أو المصفيات في أعلى مصب المبادل الحراري لإزالة الجسيمات قبل دخول حزمة اللوحة.

● تنفيذ التنظيف في مكانه (CIP):

دوريا تعميم مواد التنظيف الكيميائية من خلال الوحدة دون تفكيك لإزالة الرواسب.

● استخدم السوائل المعالجة:

هاءتليين المياه أو التكييف الكيميائي للحد من خطر التوسع ، وخاصة مع المياه الصلبة.

● الحفاظ على سرعة السائل المناسبة:

ضمان سرعة تدفق كافية داخل القنوات لخلق الاضطرابات ، مما يساعد على تثبيط الترسب.

● الفحوصات البصرية الروتينية:

جدولة عمليات التفتيش المنتظمة (وخاصة خلال الصيانة المخططة) للقبض على العلامات المبكرة للتسخير.

● مراقبة مؤشرات الرؤية الرئيسية المتسقة:

استخدام التسجيل الآلي لدرجة الحرارة والضغط والتدفق لتمكين المراقبة في الوقت الفعلي والتنبيهات عن الانحرافات.

كيفية التعامل مع المبادل الحراري لوحة مسدودة؟

تنظيف مسدودلوحة المبادل الحراري

التنظيف المنتظم ضروري لإزالة الحطام والتوسع والتراكم الذي يتراكم بمرور الوقت.هناك طريقتان شائعان للتنظيف:

التنظيف الكيميائي : تستخدم هذه الطريقة عوامل التنظيف الكيميائية التي يتم تداولها من خلال المبادل دون تفكيكه. إنها مثالية للتسخير الخفيف إلى المعتدل وتساعد على الحفاظ على الأداء المتسق.

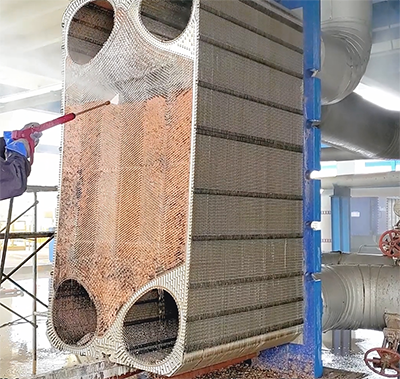

التنظيف اليدوي:بالنسبة لانسدادات أكثر حدة ، قد يكون تفكيك المبادل ضروريًا.تتم إزالة الألواح وتنظيفها بشكل فردي باستخدام الفرش الناعمة أو الغسيل بالضغط ، اعتمادًا على نوع التلوث.

لا يعيد التنظيف الروتيني كفاءة نقل الحرارة فحسب ، بل يطيل أيضًا عمر المعدات.

لمزيد من التفاصيل حول طرق التنظيف ، يرجى التحقق →خطوة بخطوة عملية التنظيف للمبادلات الحرارية لوحة

استبدال الطوقا الخاطئة

تلعب الحوامات دورًا رئيسيًا في إغلاق الألواح والحفاظ على السوائل منفصلة.مع مرور الوقت ، يمكن أن يرتدي أو يتكسر أو يفقد المرونة.عندما يحدث ذلك ، قد تتسرب السوائل أو تخلط ، مما قد يؤدي إلى انسداد أو حتى تلف الألواح.

إذا لاحظت تسربات أو انخفاض الأداء ، فقم بتفتيش الحوامات عن كثب.إن استبدال الحوامات المعيبة بأخرى جديدة هو وسيلة مباشرة لحل المشكلة واستعادة المبادل إلى حالة العمل السليمة.

اختيار المبدل الحراري الصحيح

تصميم مختلفةأنواع المبادلات الحرارية يمكن أن تؤثر في حد ذاتها على قابليتها للتلوث وسهولة معالجة الانسدادات.ضع في اعتبارك خصائص السوائل وإمكانية التلوث عند اختيار وحدة:

● المبادلات الحرارية لوحة طوقا:

يمكن فتحها بسهولة للتفتيش البصري والتنظيف الميكانيكي ، ومناسبة للتطبيقات التي تتطلب وصولًا منتظمًا إلى الصيانة.

● المبادلات الحرارية لوحة ملحومة (بما في ذلك HT-Bloc و TP):

قوي وخالي من التسرب للضغوط / درجات الحرارة العالية ، ولكن أقل سهولة للتنظيف المادي.الاعتماد أكثر على مراقبة الأداء والتنظيف الكيميائي / النفث عبر الموانئ.

● المبادلات الحرارية الدوائر المطبوعة (PCHE):

المدمجة للغاية وفعالة للظروف القاسية ، ولكن مع ممرات دقيقة للغاية يصعب تنظيفها جسديًا.الوقاية من خلال مراقبة جودة السوائل الدقيقة أمر بالغ الأهمية ؛ يعتمد الكشف بشكل كامل تقريبًا على مراقبة الأداء.

● المبادلات الحرارية لوحة ملحومة واسعة الفجوة:

تم تصميمها مع قنوات تدفق حر واسعة الفجوة للتعامل مع السوائل التلوث مع المواد الصلبة المعلقة العالية أو اللزوجة ، مما يقلل من خطر التلوث الجسيمي وتحسين فعالية التنظيف الذاتي و CIP.

في موجز

يساهم اختيار النوع المناسب من المبادل الحراري لتطبيقك المحدد أيضًا في الموثوقية على المدى الطويل والأداء الأمثل.يعتبر النهج الاستراتيجي للمراقبة والصيانة أمرًا ضروريًا لضمان التشغيل الفعال وغير المنقطع للمبادلات الحرارية الخاصة بك.
