كيفية اختيار / اختيار مبادل حراري لوحة

فهم المبادلات الحرارية لوحة

المبادلات الحرارية الصفيحة (PHEs) هي مكونات محورية في أنظمة الإدارة الحرارية ، مما يسهل نقل الحرارة بكفاءة بين سائلين دون اتصال مباشر.تتألف هذه المبادلات من سلسلة من الألواح المعدنية الرقيقة المموجة ، وتخلق قنوات متناوبة للسوائل الساخنة والباردة ، مما يزيد من مساحة السطح لتبادل الحرارة.هذا التصميم لا يعزز الكفاءة الحرارية فحسب ، بل يسمح أيضًا بصمة مدمجة ، مما يجعل PHEs مثالية للتطبيقات التي تكون فيها المساحة في قسط متميز.

أنواع المبادلات الحرارية الصفيحة وتطبيقاتها

يتم تصنيف المبادلات الحرارية الصناعية على أساس أساليب البناء والتجميع ، كل منها مصمم خصيصًا لاحتياجات تشغيلية محددة:

المبادلات الحرارية لوحة طوقا:هذه تتميز بألواح مختومة بحوامات مطاطية ، مما يسمح بتفكيكها بسهولة للتنظيف والصيانة.شائعة الاستخدام في الصناعات مثل تجهيز الأغذية وأنظمة HVAC ، فإنها توفر المرونة في تعديلات السعة.

مبادلات حرارية لوحة ملحومة: في هذه الوحدات ، يتم ملحومة الألواح معًا ، مما يوفر نظامًا مغلقًا محكمًا مناسبًا للتعامل مع السوائل العدوانية والتطبيقات ذات درجة الحرارة العالية ، مثل المعالجة الكيميائية ومحطات الطاقة.

المطبوعة الدائرة المبادل الحراري: المبدل الحراري للدائرة المطبوعة (PCHE) هو جهاز مدمج وعالي الكفاءة مصمم لنقل الحرارة بين السوائل في ظل الظروف القاسية.تم بناؤها عن طريق الحفر الكيميائي للقنوات الدقيقة المعقدة على الألواح المعدنية - عادةً الفولاذ المقاوم للصدأ أو غيرها من السبائك المقاومة للتآكل - وبعد ذلك الانتشار الذي يربطها في كتلة صلبة ، تحقق PCHEs أداءً حراريًا استثنائيًا ضمن الحد الأدنى من البصمة.

يخدم كل نوع تطبيقات متميزة ، مع اعتماد الاختيار على عوامل مثل نوع السائل وظروف التشغيل واعتبارات الصيانة.

كيف يعمل المبادل الحراري الصفيح

ويتوقف مبدأ تشغيل PHEs على إنشاء قنوات رقيقة متعددة تتدفق من خلالها السوائل الساخنة والباردة بالتناوب.وبينما تعبر هذه السوائل المبادل ، يتم نقل الحرارة من خلال الألواح المعدنية من السوائل الأكثر سخونة إلى السوائل الأكثر برودة.النمط المموج للصفائح يحفز الاضطرابات ، مما يعزز كفاءة نقل الحرارة ويقلل من احتمال التلوث.يضمن هذا التصميم معامل نقل حراري عال مع الحفاظ على هيكل مدمج وخفيف الوزن.

تقييم متطلباتك التشغيلية

اختيار مناسبلوحة المبادل الحراري يتطلب تقييمًا شاملًا للمعلمات التشغيلية للنظام الخاص بك:

- درجة الحرارة، الضغط، والتدفق

إن فهم الحد الأقصى والحد الأدنى لدرجات الحرارة وتقييمات الضغط ومعدلات التدفق في نظامك أمر بالغ الأهمية.تملي هذه المعلمات مواصفات التصميم واختيار المواد لـ PHE لضمان التشغيل الآمن والفعال.

- مطابقة احتياجات التطبيق ومواصفات العملية

ضع في اعتبارك طبيعة السوائل المعنية ، بما في ذلك اللزوجة والتآكل ومحتوى الجسيمات.بالإضافة إلى ذلك ، قم بتقييم الأداء الحراري المطلوب وأي معايير أو لوائح خاصة بالصناعة يجب الالتزام بها.

اختيار المواد والتصميمات

يؤثر اختيار المواد وتكوينات التصميم بشكل كبير على أداء وطول عمر المبادل الحراري اللوحي:

تكوينات اللوحة وخيارات البناء

يؤثر هندسة الألواح ، بما في ذلك زاوية وعمق المموجات ، على معدل نقل الحرارة وانخفاض الضغط.اختيار التكوين المناسب يوازن بين الكفاءة الحرارية مع خسائر الضغط المقبولة.

اختيار المواد

الفولاذ المقاوم للصدأ PHE ,التيتانيوم لوحة المبادل الحراري، وغيرها من السبائك

توافق المواد مع السوائل أمر بالغ الأهمية لمنع التآكل وضمان المتانة.يستخدم الفولاذ المقاوم للصدأ على نطاق واسع لقوته ومقاومته للتآكل ، في حين يفضل التيتانيوم للبيئات عالية التآكل بسبب مقاومته الفائقة.

طوقا مقابل ملحومة مقابل المبادل الحراري الدائرة المطبوعة

يعتمد القرار بين البناءات المطوية والملحومة على عوامل مثل إمكانية الوصول إلى الصيانة وضغط التشغيل ودرجة الحرارة والتوافق مع السوائل.

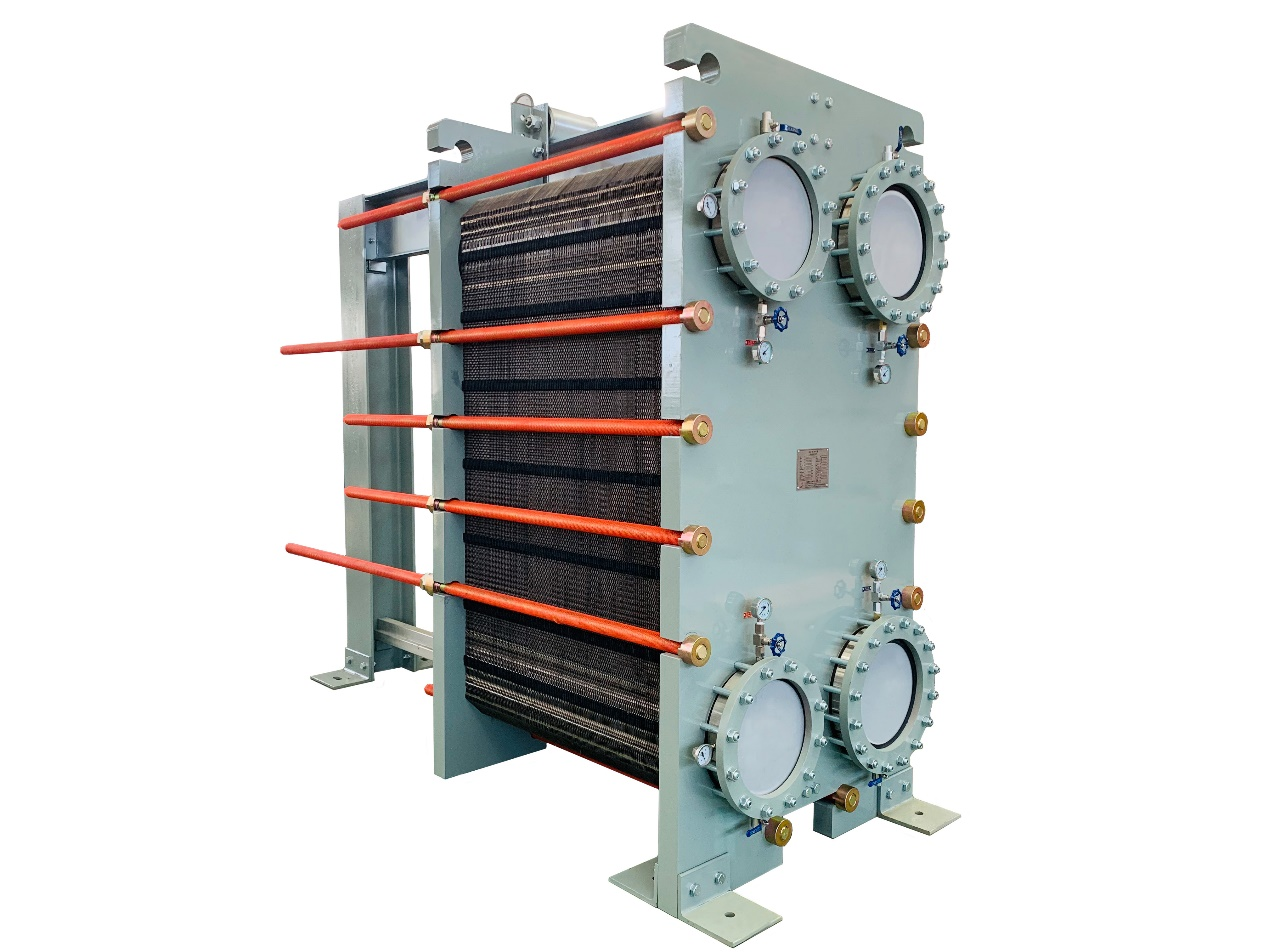

المبادلات الحرارية لوحة طوقا:

وتستخدم على نطاق واسع في جميع الصناعات بسبب كفاءتها وتصميمها المدمج وتنوعها.وهي تلعب دورا حاسما في تطبيقات مثل أنظمة HVAC، والمعالجة الكيميائية، وإنتاج الأغذية والمشروبات، وتوليد الطاقة.من خلال الحد من استهلاك الطاقة وتكاليف التشغيل ، تعمل المبادلات الحرارية الصفائحية على تعزيز الكفاءة والاستدامة الصناعية بشكل كبير ، مما يجعلها لا غنى عنها في العمليات الصناعية الحديثة.

يستخدم PHE المطوية عادة في انخفاض ضغط التشغيل ودرجة الحرارة مثل:

-صناعة الطاقة

-صناعة المعدات

-صناعة الغذاء

-Environmental Protection

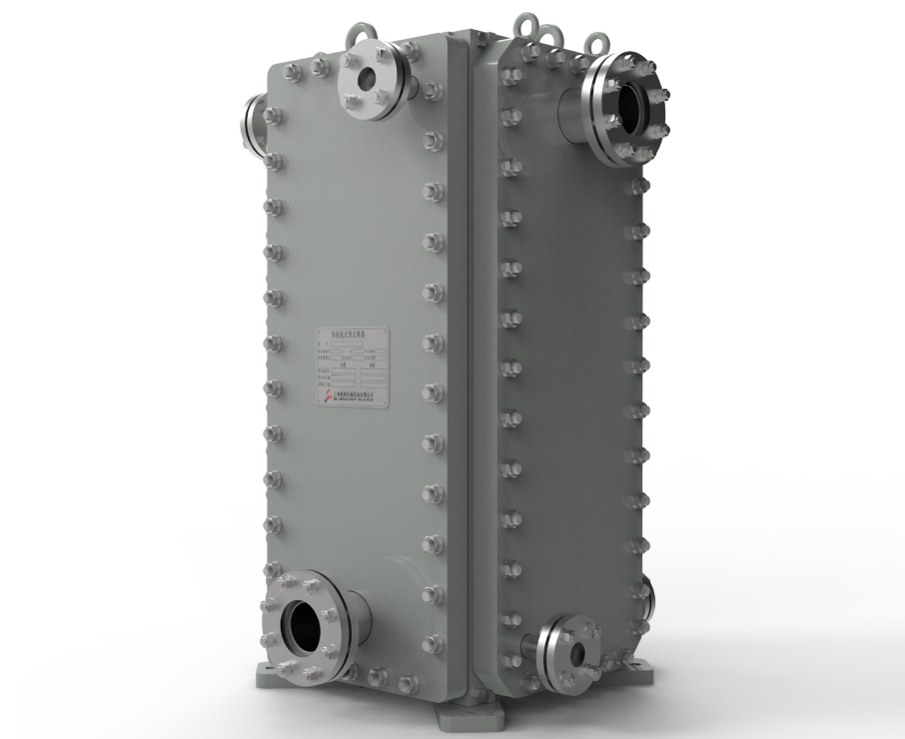

ملحومة لوحة المبادل الحراري:

باعتبارها ابتكارًا تحويليًا في الحلول الحرارية الصناعية ، يعيد المبادل الحراري الصفائح الملحومة HT-Bloc تعريف تحسين النظام من خلال بنيته المعمارية الموحدة الحاصلة على براءة اختراع وقابلية التكيف متعددة العمليات.يدرس هذا التحليل الفني المتعمق المبادئ الهندسية وراء تكوينها المدمج لللوحة والقذيفة.تمتد التطبيقات الصناعية الحالية على صناعات مختلفة بسبب كفاءتها وتنوعها.

ملحومة PHEيستخدم على نطاق واسع في ارتفاع ضغط التشغيل ودرجة الحرارة مثل:

-قطاع النفط والغاز

-الصناعة البحرية

-الصناعة الجديدة للطاقة

مبدل حراري مطبوع:

المبادلات الحرارية المطبوعة الدوائر (PCHEتستخدم على نطاق واسع في صناعة معالجة الغاز الطبيعي ، وخاصة في العمليات التي تتطلب نقل حرارة فعالة ، وتصميم مدمج ، ومقاومة الضغط العالي ودرجة الحرارة.كفاءتها الحرارية العالية ، وهيكلها الموفر للمساحة ، وقدرتها على تحمل الظروف القاسية تجعلها عنصرا حاسما في هذا القطاع.

يستخدم المبادل الحراري الدائرة المطبوعة في الصناعات ذات الطلب المرتفع على المساحة مثل:

-صناعة النفط والغاز البحري

- صناعة الغاز المسال

انخفاض الضغط وتوزيع التدفق

التشغيل الفعال للنوع لوحة المبادل الحراري يتأثر انخفاض الضغط وتوزيع التدفق:

يشير انخفاض الضغط إلى انخفاض الضغط أثناء تدفق السوائل عبر المبادل.في حين أن انخفاضًا معينًا في الضغط ضروري لتحقيق نقل الحرارة الفعال ، فإن خسائر الضغط المفرطة يمكن أن تؤدي إلى زيادة استهلاك الطاقة وانخفاض أداء النظام.

يضمن توزيع التدفق الموحد عبر جميع القنوات الأداء الحراري المتسق ويقلل من خطر التلوث.يمكن أن يتسبب سوء التوزيع في أن تحمل بعض القنوات تدفقًا أكثر من غيرها ، مما يؤدي إلى عدم الكفاءة والأضرار المحتملة.

التثبيت والصيانة ونصائح الخبراء للنجاح على المدى الطويل

التثبيت السليم هو حجر الزاوية في طول عمر أي نظام.سواء كان إعداد الآلات الصناعية أو أنظمة التكييف والتهوية أو تكنولوجيا المنزل الذكي ، فإن الالتزام بإرشادات الشركة المصنعة واستخدام المهنيين المعتمدين يضمن الأداء الأمثل والسلامة.يمكن أن يؤدي التثبيت غير الصحيح إلى أوجه عدم الكفاءة أو الأعطال المتكررة أو حتى المخاطر.

الصيانة المنتظمة أمر بالغ الأهمية بنفس القدر.تُمنع عمليات التفتيش المجدولة والتنظيف والتشحيم وتحديثات البرمجيات من التآكل والتمزق ، وتقلل من استهلاك الطاقة ، وتطيل عمر المعدات.تعمل الصيانة الاستباقية على تقليل وقت التوقف غير المتوقع والإصلاحات المكلفة ، مما يحمي الإنتاجية.

للنجاح على المدى الطويل ، يوصي الخبراء بما يلي:

الوثائق: الاحتفاظ بسجلات مفصلة من المنشآت والإصلاحات وأنشطة الصيانة.

التدريب: التأكد من فهم الموظفين للبروتوكولات التشغيلية وأساسيات استكشاف الأخطاء وإصابتها.

التدابير الوقائية: استخدم قطع غيار عالية الجودة ، ومراقبة مقاييس الأداء ، ومعالجة المشكلات الطفيفة قبل أن تتصاعد.

التكامل التكنولوجي: الاستفادة من أجهزة استشعار إنترنت الأشياء أو التحليلات التنبؤية للمراقبة في الوقت الفعلي.

من خلال إعطاء الأولوية للدقة في التثبيت والاتساق في الصيانة وتبني استراتيجيات الخبراء ، يمكن للشركات وأصحاب المنازل تحقيق الموثوقية والفعالية من حيث التكلفة والأداء المستدام لسنوات قادمة.

كيفية اختيار الشركة المصنعة أو المورد ذات السمعة الطيبة؟

تضمن الشراكة مع الشركة المصنعة أو المورد المعروفة بالجودة والموثوقية الوصول إلى المنتجات المصممة هندسياً جيداً وخدمات الدعم الشامل.

مع تكنولوجيا الهندسة والتصنيع المتقدمة ، والخبرة المبادلة الحرارية الشاملة وخبرات الخدمة الغنية ، تكرس SHPHE لتوفير مبادلات حرارية لوحة عالية الجودة لمختلف العملاء في جميع أنحاء العالم في النفط والغاز ، والكيمياء ، ومحطة توليد الطاقة ، والطاقة الحيوية ، والمعادن ، والبحرية ، والتهوية والتكييف ، والتصنيع الميكانيكي ، والورق واللب ، والصلب ، إلخ.

SHPHEلا تزال ملتزمة بدفع التقدم الصناعي من خلال الابتكار التكنولوجي المستمر.من خلال الشراكة مع الشركات الرائدة في الداخل والخارج ، تهدف SHPHE إلى أن تصبح مزودًا من الدرجة الأولى للحلول عالية الجودة في صناعة التبادل الحراري ، سواء في الصين أو على الصعيد الدولي.

متى لاستبدال أو ترقية نظام المبادل الحراري الخاص بك

ويمكن لتقييمات الأداء المنتظمة أن تحدد علامات التدهور أو عدم الكفاءة.قد يكون ترقية أو استبدال المبادل الحراري مبرراً عندما تتصاعد تكاليف الصيانة أو عندما تقدم التطورات التكنولوجية تحسينات كبيرة في الأداء.

شنغهاي معدات نقل الحرارة المحدودة،Ltd. متخصصة في تصميم وتصنيع وتركيب وخدمة المبادلات الحرارية الصفيحة وأنظمة نقل الحرارة الكاملة.

إذا كنت بحاجة إلى مزيد من التشاور والمناقشة، لا تتردد في اتصل بنا.
