المنتجات

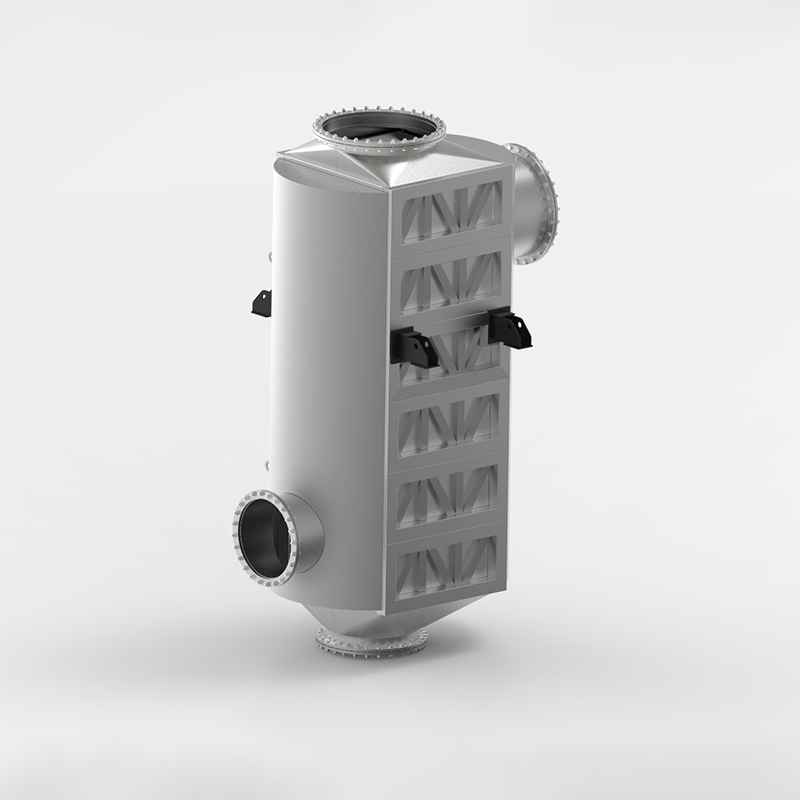

سخان الهواء المسبق
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-
ما هو سخان الهواء المسبق؟
يعمل سخان الهواء المسبق على أساس مبادئ التبادل الحراري ، وذلك باستخدام تكوينات التدفق المضاد أو التدفق المتقاطع.تشكل الألواح المعدنية المموجة قنوات متناوبة للسوائل الساخنة والباردة ، وتصميمها الموحد للكتل البناء يسمح بتجميع مرن وقابل للتطوير لتلبية متطلبات النظام المختلفة.تمر غازات العادم (مثل غاز المداخن أو غاز النفايات العملية) عبر جانب واحد من الألواح ، وتنقل حرارتها إلى جدران اللوحة عبر التوصيل.في الوقت نفسه ، يتدفق هواء الاحتراق أو هواء العملية على الجانب الآخر من الألواح ، مما يمتص الحرارة من خلال جدران اللوحة الرقيقة.التصميم المموج يحفز الاضطرابات ، مما يعزز كفاءة نقل الحرارة الحماري.هذه العملية تقلل من درجة حرارة غازات العادم مع زيادة درجة حرارة الهواء الوارد ، والذي يتم توجيهه بعد ذلك إلى الغلايات أو الأفران أو المفاعلات.من خلال استرداد الحرارة من غازات العادم الساخنة وتسخين الهواء البارد مسبقًا ، يحسن سخان الهواء المسبق لوحة بشكل كبير من كفاءة النظام الإجمالية.كما يسهل التصميم المعياري الصيانة ، حيث يمكن بسهولة استبدال وحدات اللوحات الفردية أو إعادة تكوينها دون تعطيل النظام بأكمله ، مما يضمن الموثوقية التشغيلية على المدى الطويل وفعالية التكلفة. -
لماذا لوحة الهواء مسبق التسخين؟
تستفيد سخانات الهواء المسبقة بالصفائح بشكل كبير من حماية البيئة عن طريق استرداد الحرارة النفايات من غازات العادم ذات درجة الحرارة العالية (مثل ،غاز المداخن) لتسخين الاحتراق مسبقا أو معالجة الهواء.تحسن عملية التبادل الحراري هذه من كفاءة الطاقة بنسبة 1٪ لكل انخفاض 18 درجة مئوية في درجة حرارة العادم ، مما يقلل بشكل مباشر من استهلاك الوقود وانبعاثات غازات الدفيئة المرتبطة بها (CO2 ، SO2).من خلال تقليل درجات حرارة غاز العادم ، فإنها تخفف من التلوث الحراري وتقلل من إطلاق الجسيمات في الغلاف الجوي.يعمل تصميم اللوحة المموجة على تعزيز كفاءة نقل الحرارة مع تصفية الملوثات المحمولة في الهواء مثل الغبار والبقايا الحمضية ، مما يحسن جودة الهواء.يطيل الهيكل المعياري المتين عمر المعدات ، مما يقلل من تكرار الصيانة ونفايات المواد.بالإضافة إلى ذلك ، فإن تشغيلها منخفض الضوضاء يقلل من التلوث الصوتي ، مما يدعم العمليات الصناعية الأنظف والاستخدام المستدام للموارد.
ميزة المنتجات
-
الكفاءة الحرارية العالية
معامل نقل الحرارة لعناصر التبادل الحراري للصفائح أعلى من 1-3 مرات من معامل نقل الحرارة لعناصر الأنبوب.من خلال تحسين الجمع بين المسافة بين قنوات التدفق وطول التدفق استنادا إلى التغيرات في حجم الوسائط الساخنة والباردة قبل وبعد التبادل الحراري ، يحقق التصميم أداء نقل الحرارة الأمثل وانخفاض الضغط.مقاومة ممتازة للتآكل
يمكن اختيار المواد بشكل انتقائي وفقًا لوسائط الإعلام وظروف العمل المختلفة لضمان طول عمر المعدات.بالإضافة إلى ذلك ، يمكن اعتماد تصميم درجة حرارة عالية منخفضة ، باستخدام مواد مختلفة لنطاقات درجات الحرارة المختلفة ، مما يقلل بشكل فعال من تكاليف التصنيع. -
خفيفة الوزن ومدمجة
عادة ما تكون مصنوعة من مواد الفولاذ المقاوم للصدأ ، وهي خفيفة الوزن ومقاومة للتآكل. يوفر مساحة سطحية أكبر بكثير لتبادل الحرارة لكل وحدة من الحجم ، مما يزيد من الكفاءة مع تقليل البصمة المكانية إلى أدنى حد.فعالية من حيث التكلفة
يقلل النظام من تكاليف التشغيل والصيانة من خلال تصميم فعال وتجميع وحدات.إنه يقلل من استخدام الطاقة ، ويزيد من نقل الحرارة ، ويتيح سهولة التركيب وقابلية التوسع.وتقلل المكونات الموحدة من وقت التوقف، وتطيل العمر، وتسمح بالترقيات الفعالة من حيث التكلفة، مما يضمن الفوائد الاقتصادية والمرونة على المدى الطويل.
معايير المنتج
| المعلمة البند | المعلمة |
|---|---|
| ماكس .المنطقة | 40000m2 |
| سمك اللوحة | 0.6 – 2.0 mm |
| درجة الحرارة التصميم | -20 ~ 800 °C |
| ماكس .تصميم الضغط | 6 بار |
| مواد لوحة | 304، 316L، 2205، 310S، 904L، كورتين-A |
كيفية التصميم والتصنيع
سخان الهواء المسبق
تصميم وحدات

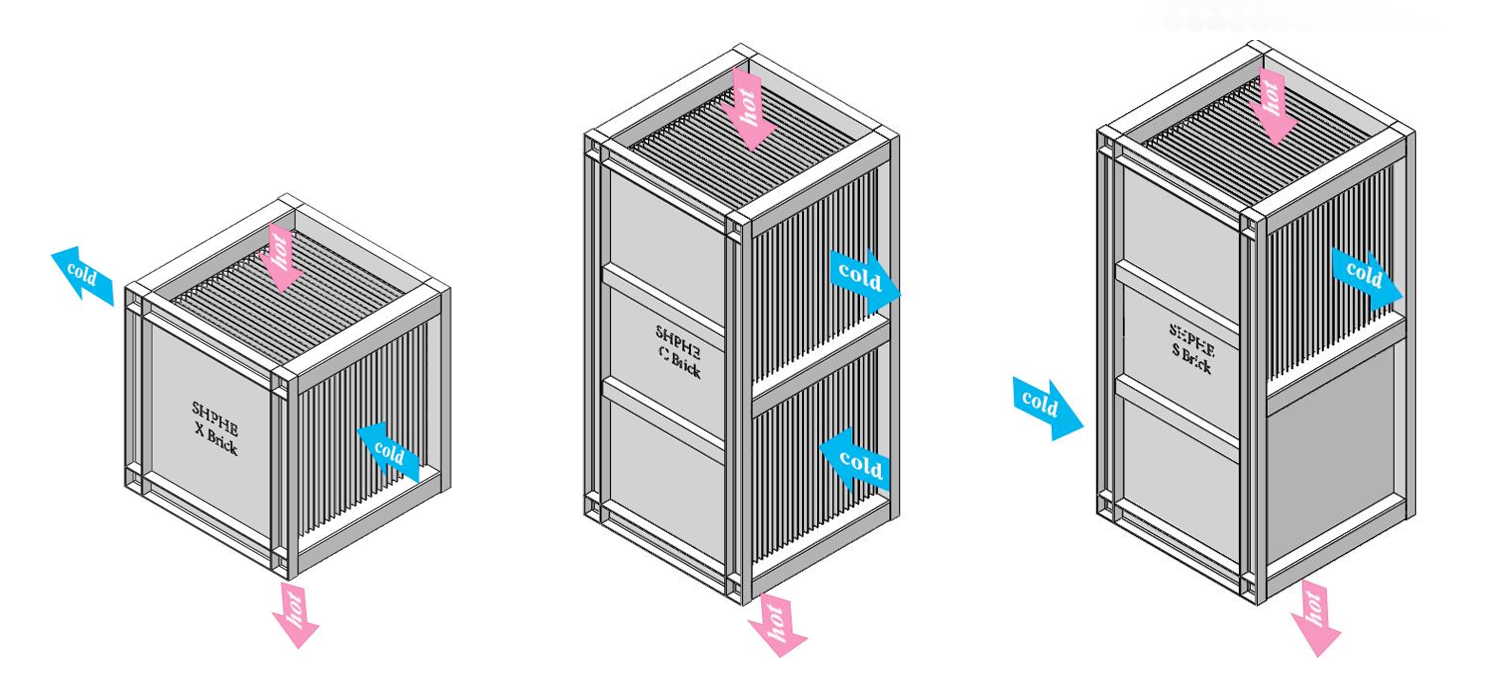

- تعمل الطوب X والطوب E والطوب C والطوب S بوصفها وحدات نقل الحرارة الأساسية الأربع ، مما يتيح نقل المعدات وتجميعها بسهولة في الموقع.يمكن دمج هذه الوحدات الأساسية بسلاسة للتطبيقات على نطاق واسع ، مما يوفر المرونة في كل من عملية التصنيع وتعديلات حجم المعدات.ويعزز هذا النهج الموحد القدرة على التكيف، ويبسط الخدمات اللوجستية، ويضمن النشر الفعال في بيئات صناعية متنوعة.
اختيار المواد
- التركيز على استخدام المواد عالية الموصلية ومقاومة للتآكل لضمان طول العمر والأداء.لمنع تآكل نقطة الندى ، يستخدم النظام تخطيطًا لعملية محسّنة علميًا ، وتقنية Air Film TM الملكية ، وتنظيم التجاوز ، والمواد المقاومة للتآكل.وتضمن هذه التدابير مجتمعة حماية فعالة ضد التآكل الناجم عن التكثيف، وتعزيز متانة المعدات وموثوقيتها التشغيلية في البيئات الصعبة.هذا النهج الشامل يقلل من متطلبات الصيانة ويطيل عمر النظام ، مما يجعله حلاً قويًا للتطبيقات الصناعية.
إدارة الضغط الحراري
- تدمج استراتيجيات التصميم آليات التعويض الحراري ، والمواد المنخفضة CTE ، والتخطيطات الأمثل ، والمحاكاة التنبؤية ، والتحكم في درجة الحرارة للتخفيف من الإجهاد الحراري ، ومنع الأضرار الهيكلية من دورات التوسع / الانكماش.
تطبيقات لوحة الهواء مسبق التسخين
تستخدم سخانات الهواء المسبقة على نطاق واسع في جميع الصناعات لاستعادة الطاقة وتعزيز الكفاءة.في النفط والغاز ، فإنهم يحسنون إصلاحات الهيدروجين ، وكوكرز متأخر ، وأفران تكسير.في المعادن ، فإنها تحسن عمليات الأفران المتفجرة وأنظمة غاز الذيل غير الحديدية.المصانع الكيميائية تدمجها في وحدات التدفئة والتكسير الحفاز.تستخدمها صناعات الطلاء الرش والزجاج في أفران التجفيف والأفران لإعادة تدوير الحرارة النفايات.وتشمل التطبيقات البيئية أنظمة RTO/RCO لمكافحة الانبعاثات.يتيح تصميمها المدمج ، والكفاءة الحرارية العالية ، ومقاومة التلوث المنخفضة انخفاض استهلاك الوقود ، وانخفاض الانبعاثات ، وتوفير التكاليف ، مما يدعم الممارسات الصناعية المستدامة على مستوى العالم.
-
حلول التبادل الحراري لصناعة النفط والغازتعتبر صناعة النفط والغاز حجر الزاوية في الصناعة الحديثة ، مع سلسلة التوريد التي تغطي كل شيء من استخراج ومعالجة النفط والغاز إلى إنتاج وبيع المنتجات البتروكيماوية المختلفة.وتستخدم هذه المنتجات على نطاق واسع في قطاعات مثل الطاقة والكيماويات والنقل والبناء والمستحضرات الصيدلانية، مما يجعل الصناعة ضرورية للتنمية الاقتصادية.يتم تطبيق المبادلات الحرارية الصفيحة على نطاق واسع في صناعة النفط والغاز بسبب كفاءتها العالية وحجمها المدمج ومقاومة التآكل وسهولة الصيانة ، مما يجعلها خيارًا مثاليًا لهذا القطاع. -
حلول التبادل الحراري للصناعات الكيميائيةالصناعة الكيميائية هي قطاع تقني للغاية ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة لتلبية متطلبات العملية المتنوعة.المبادلات الحرارية الألواح ضرورية في هذا المجال ، حيث توفر نقل حرارة فعال للتدفئة والتبريد والتكثيف والتبخر.يضمن تصميمها المدمج والكفاءة الحرارية العالية والقدرة على التكيف مع الظروف القاسية عمليات سلسة ، وتقليل استهلاك الطاقة ، ودعم أهداف الاستدامة. -
حلول تبادل الحرارة لصناعة المعادنصناعة المعادن هي قطاع حاسم لإنتاج المواد الخام ، وغالبًا ما يشار إليه باسم "العمود الفقري للصناعة".وينقسم عموما إلى المعادن الحديدية، والتي تشمل إنتاج الحديد والصلب، والمعادن غير الحديدية، والتي تنطوي على معالجة المعادن مثل النحاس والألمنيوم والرصاص والزنك والنيكل والذهب.
