كتالوجات المبادلات الحرارية اللوحية للصناعات الحديثة

يواجه المهندس تحديًا كبيرًا عند اختيار المبادل الحراري المناسب.كتالوج المبادلات الحرارية اللوحيةيُعدّ هذا الدليل بمثابة الأداة الهندسية الأساسية لهذه المهمة. فهو يُرشد المهندسين في مطابقة أنواع مُحددة من المبادلات الحرارية للتطبيقات المُتطلبة في الصناعات الحديثة.

استخدام كتالوج المبادل الحراري اللوحي لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة الأغذية

يعتمد المهندسون في قطاعي التدفئة والتهوية وتكييف الهواء وتجهيز الأغذية على أنواع محددة من المبادلات الحرارية لتلبية متطلبات الأداء والامتثال.مبادل حراري لوحييعد الكتالوج بمثابة الدليل الأساسي للتنقل بين هذه الخيارات، حيث يحدد بوضوح النماذج المناسبة للعمليات المرنة مقابل تلك المصممة للمهام القياسية.

أجهزة PHEs المحشية للعمليات المرنة

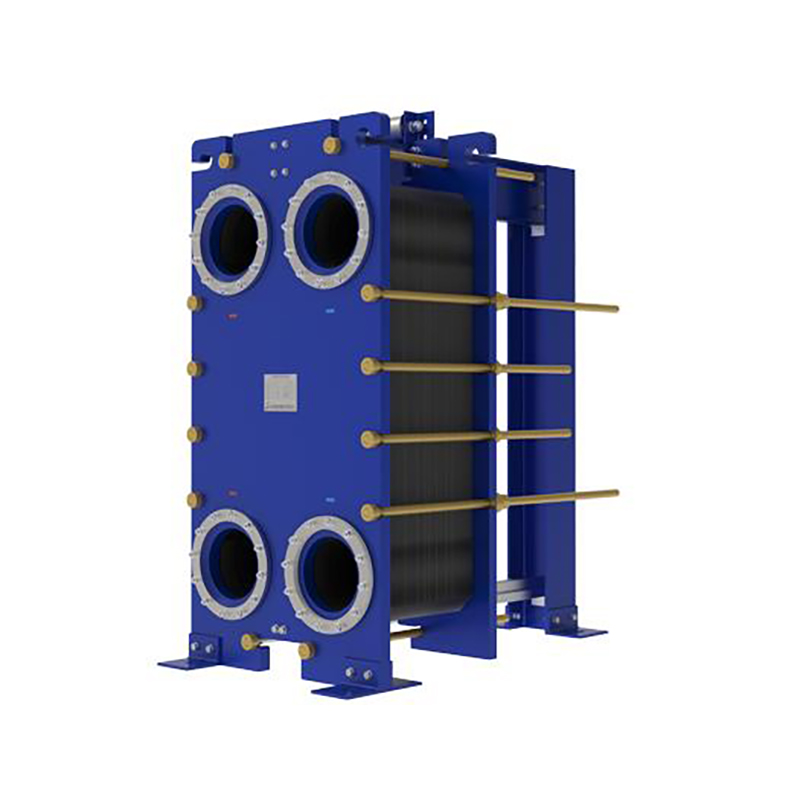

توفر المبادلات الحرارية ذات الصفائح المُحاطة (GPHEs) مرونة تشغيلية استثنائية. يتميز تصميمها بصفائح وحشوات قابلة للإزالة، مما يُتيح سهولة الوصول إليها للتنظيف والصيانة واستبدال المكونات. هذه الخاصية تجعلها حلاً مثاليًا للتطبيقات التي تتطلب صيانة متكررة، مثل معالجة الأغذية وأنظمة التدفئة والتهوية وتكييف الهواء التجارية.

التصميم الصحي للأغذية والمشروبات. في مجال معالجة الأغذية، يجب أن تكون المعدات مانعة للتلوث وسهلة التنظيف. يجب على مهندسي الصحة العامة (GPHE) المختارين لهذه الأدوار الالتزام بمبادئ التصميم الصحي الصارمة، والتي غالبًا ما تتطلب الحصول على شهادات مطابقة لمعايير مثل:

·3-أ المعايير الصحية، وخاصة بالنسبة لمنتجات الألبان.

·إرشادات المجموعة الأوروبية للهندسة والتصميم الصحي (EHEDG).

كما أن مواد الحشيات مهمة أيضًا، مع خيارات مثل PTFE التي توفر مقاومة ممتازة للأحماض وNBR التي توفر ختمًا موثوقًا به بالزيوت.

في أنظمة التدفئة والتهوية وتكييف الهواء، تُستخدم عادةً سخانات المياه العامة الحرارية (GPHE) للتبريد المجاني، وتعمل عادةً بدرجة حرارة مياه تتراوح بين 45 درجة فهرنهايت و55 درجة فهرنهايت.

معدات الصحة العامة الملحومة للمهام الموحدة

تُقدم المبادلات الحرارية ذات الصفائح الملحومة (BPHE) حلاً مدمجًا وعالي الكفاءة للتطبيقات القياسية. فعلى عكس المبادلات ذات الحشيات، تُلحم صفائحها معًا بشكل دائم، مما يُنتج وحدة متينة ومقاومة للتسرب. تتميز مبادلات BPHE بأداء حراري متفوق مقارنةً بالمبادلات القديمة ذات الغلاف والأنبوب، ويعود ذلك أساسًا إلى تصميم يُعزز تدفق التيار المعاكس. وهذا يسمح بتقارب دقيق لدرجة الحرارة وكفاءة أعلى.

يستخدم المهندسون مواد BPHE على نطاق واسع في أنظمة التبريد وتكييف الهواء لأدوار مثل:

·المبخرات والمكثفات في المبردات والمضخات الحرارية

·موفرات لتبريد سائل التبريد

·المبردات الفرعية في دورات التبريد

تتوفر هذه الوحدات القياسية بسهولة للنشر السريع في الأنظمة التي تتطلب الأداء العالي والمساحة الصغيرة.

التعامل مع الظروف الصعبة في الصناعات الثقيلة

تُمثل الصناعات الثقيلة بعضًا من أصعب سيناريوهات إدارة الحرارة. يجب على المهندسين في هذه القطاعات اختيار معدات تتحمل الضغوط ودرجات الحرارة العالية والوسائط القاسية. دراسة شاملةكتالوج المبادلات الحرارية اللوحيةيعد الأمر ضروريًا لتحديد الحلول القوية المصممة خصيصًا لهذه البيئات.

PHEs الملحومة للضغط العالي ودرجة الحرارة

صُممت المبادلات الحرارية ذات الصفائح الملحومة لتكون متينة في تطبيقات العمليات الصعبة. يُزيل تركيبها الملحوم بالكامل والخالي من الحشيات نقاط الضعف الرئيسية في التصاميم التقليدية، مما يُمكّنها من العمل بكفاءة عند ضغوط تتجاوز 1015 رطل/بوصة مربعة ودرجات حرارة تصل إلى 1202 درجة فهرنهايت (650 درجة مئوية). وهذا يجعلها أساسية في القطاعات التي لا يُساوم فيها الأداء.

تتضمن التطبيقات الرئيسية ما يلي:

·النفط والغاز:تستخدم في تسخين النفط الخام وتنقية الغاز، حيث تتعامل مع تيارات الهيدروكربون ذات الضغط العالي.

·المعالجة الكيميائية:مثالي لإدارة السوائل العدوانية والتحكم في درجات حرارة التفاعل.

·توليد الطاقة:يتم استخدامه في أنظمة التبريد ذات الحلقة المغلقة حيث يكون منع فقدان السوائل أمرًا بالغ الأهمية.

التخفيف من مخاطر الأعطال الشائعة: يُعالج التصميم المتين الملحوم مباشرةً حالات الأعطال الحرجة الشائعة في البيئات عالية الضغط. من خلال إزالة الحشيات، تُقلل هذه الوحدات بشكل كبير من خطر التسرب الناتج عن فشل السدادات. كما يوفر هيكلها المتين مقاومة فائقة للاهتزاز والتآكل، مما يضمن سلامة تشغيلية طويلة الأمد.

نماذج الفجوة الواسعة للسوائل اللزجة أو الجسيمية

تُشكّل معالجة السوائل التي تحتوي على مواد صلبة عالقة أو ألياف أو لزوجة عالية خطر انسداد كبير. تُحلّ المبادلات الحرارية ذات الصفائح واسعة الفجوات هذه المشكلة بتصميم مُتخصص. تتميز هذه الطُرز بقنوات عريضة جدًا - تصل أحيانًا إلى 10 مم - تُتيح تدفقًا سلسًا لوسائط مثل الملاط والرواسب الطينية وتيارات المعالجة المُحمّلة بالألياف.

يمنع هذا التصميم بفعالية تراكم الأوساخ والانسدادات، مما يُؤدي إلى دورات تشغيلية أطول وتكاليف صيانة أقل. وكثيرًا ما يُخصص المهندسون هذه الوحدات لتطبيقات في صناعة اللب والورق لمعالجة السائل الأسود، أو في المصانع الكيميائية لمعالجة وسائط خاصة. والنتيجة هي نقل حراري موثوق وفعال دون فترات توقف التشغيل المرتبطة بالتصاميم التقليدية.

توفير الحلول للتقنيات المتخصصة والناشئة

مع تقدم الصناعات، يزداد الطلب على حلول إدارة حرارية متخصصة للغاية.مبادل حراري لوحييعد الكتالوج بمثابة دليل للمهندس للعثور على تصميمات مبتكرة لتطبيقات فريدة وعالية التقنية، والتحرك إلى ما هو أبعد من التكوينات القياسية لمعالجة احتياجات العمليات المحددة.

ألواح الوسائد لتسخين الخزانات والأوعية

مبادلات حرارية ذات لوحة وسادةتُقدم حلولاً متعددة الاستخدامات لتسخين وتبريد الخزانات والأوعية الكبيرة. تتميز هذه المكونات بهيكل فريد منفوخ يشبه "الوسادة" مصنوع من خلال لحام صفيحتين معدنيتين معًا. يوفر هذا التصميم مساحة سطح كبيرة لنقل الحرارة بكفاءة وسلامة هيكلية ممتازة لتحمل الضغط. غالبًا ما يُخصصها المهندسون كأغطية تدفئة أو تبريد متكاملة للخزانات في إنتاج الأغذية والمعالجة الكيميائية وغيرها من الصناعات التي تتطلب تحكمًا ثابتًا في درجة الحرارة للكميات الكبيرة.

حساب الأداء: تعتمد فعالية صفيحة الوسادة على معامل انتقال الحرارة الكلي (k)، والذي يأخذ في الاعتبار خصائص السوائل، وموصلية المواد (λ)، واحتمالية التلوث (Rf). تساعد برامج متخصصة المهندسين على نمذجة هذه المتغيرات لضمان الأداء الأمثل في تطبيقات الخزانات.

المبادلات الحرارية للدوائر المطبوعة (PCHEs) للاستخدامات عالية التقنية

تُمثل مبادلات الحرارة المطبوعة (PCHEs) أحدث ما توصلت إليه تكنولوجيا الإدارة الحرارية. يُنتج المُصنِّعون هذه الوحدات عن طريق حفر قنوات دقيقة مُعقَّدة كيميائيًا على صفائح معدنية، تُرصَّ بعد ذلك وتُربط بالانتشار لتكوين كتلة صلبة. تُنتج هذه العملية مبادلًا حراريًا فائق الصغر وخفة الوزن والمتانة بكفاءة حرارية فائقة.

تتميز خلايا PCHEs بقدرتها على تحمل الضغوط ودرجات الحرارة العالية، مما يجعلها لا غنى عنها في القطاعات المتقدمة والناشئة. وتُعدّ كثافتها العالية من حيث الطاقة ومرونتها أمرًا بالغ الأهمية لما يلي:

·إنتاج الهيدروجين الأخضر وتسييله

·أنظمة إدارة الحرارة الجوية

·تطبيقات التبريد العميق، بما في ذلك مرافق الغاز الطبيعي المسال

·عمليات التصنيع المتقدمة

من خلال استخدام مواد مثل السبائك المقاومة للتآكل (CRAs) والسبائك الفائقة القائمة على النيكل، توفر PCHEs أداءً موثوقًا به في البيئات الأكثر تطلبًا، بدءًا من معدات أعماق البحار إلى أجهزة استكشاف الفضاء.

تحسين كفاءة الطاقة عبر التطبيقات

يعد تعظيم كفاءة الطاقة هدفًا أساسيًا في جميع الصناعات.المبادلات الحرارية اللوحيةتُعدّ هذه الأنظمة محوريةً في هذا الجهد، إذ تُقدّم حلولاً متطورةً لاستعادة الحرارة المُهدرة وأداءً مُصمّماً خصيصاً. كما تُشجّع الحوافز الحكومية، بما في ذلك الإعفاءات الضريبية الفيدرالية وتخفيضات فواتير المرافق، على اعتماد هذه الأنظمة عالية الكفاءة.

سخانات هواء اللوحة لاستعادة الحرارة المهدرة

صُممت سخانات الهواء اللوحية خصيصًا لاستعادة الحرارة القيّمة من تيارات العادم. في العمليات الصناعية، قد تتجاوز درجات حرارة غازات المداخن 1100 درجة مئوية، مما يُمثل مصدرًا هامًا للطاقة المُهدرة. تلتقط هذه الوحدات هذه الطاقة الحرارية وتستخدمها لتسخين هواء الاحتراق الوارد مسبقًا. تُمكن هذه العملية من زيادة كفاءة الاحتراق إلى ما يقرب من 99% وتقليل استهلاك الوقود. يُعزز هيكل الصفائح المُحسّن نقل الحرارة مع تقليل مقاومة تدفق الهواء. ونتيجةً لذلك، تُقدم سخانات الهواء اللوحية مزايا كبيرة مقارنةً بالتقنيات الأخرى.



حلول مخصصة لاحتياجات العمليات الفريدة

قد لا تناسب النماذج القياسية جميع التطبيقات. غالبًا ما يتضمن كتالوج المبادلات الحرارية اللوحية الشامل خيارات لحلول مصممة خصيصًا. لصناعات مثل تصنيع الأغذية والأدوية والتصنيع الكيميائي متطلبات فريدة تتطلب تصاميم متخصصة. على سبيل المثال، قد يحتاج منتجو الأغذية إلى تكوين لوح محدد لتحقيق القوام المناسب لزبدة الفول السوداني الكريمية.

التصميم بدقة⚙️ يستخدم المهندسون أدوات متقدمة مثل ديناميكيات الموائع الحسابية (CFD) لتصميم هذه الوحدات المخصصة والتحقق من صحتها. تساعد محاكاة ديناميكيات الموائع الحسابية على:

·تحسين مسارات التدفق لتحقيق أقصى قدر من نقل الحرارة.

·توقع انخفاض الضغط عبر الوحدة.

·اختيار المواد المقاومة للتآكل والأوساخ.

يضمن هذا النمذجة الرقمية أن المنتج النهائي يقدم الأداء الأمثل للعملية المحددة.

كتالوج المبادلات الحرارية اللوحية ليس مجرد قائمة منتجات؛ بل هو مورد أساسي لحل التحديات الحرارية المعقدة. يستخدم المهندسون هذا المورد الأساسي لتجنب أخطاء الاختيار الشائعة واختيار المواد المثلى لضمان موثوقية طويلة الأمد. بفهم كيفية تصفح هذه الوثائق، يمكنهم اختيار وتطبيق حلول نقل الحرارة الأكثر فعالية لأي تطبيق صناعي بثقة.

التعليمات

كيف يختار المهندسون بين الأنابيب البلاستيكية الملحومة والمغلفة؟

توفر الموديلات المُجهزة بحشية سهولة الصيانة للاستخدامات الصحية. أما الوحدات الملحومة، فتتميز بمتانة عالية في ظل ظروف الضغط ودرجات الحرارة العالية في الصناعات الثقيلة.

ما هو العامل الأكثر أهمية في اختيار المواد؟

يُولي المهندسون أهميةً لتوافق السوائل. يجب أن تقاوم المادة التآكل الناتج عن وسائط المعالجة. هذا يضمن موثوقيةً طويلة الأمد ويمنع التسريبات في النظام.

كيف يساعد الكتالوج في التصميمات المخصصة؟

توفر الكتالوجات بيانات أداء المكونات القياسية. ويستخدم المهندسون هذه البيانات كأساس لتطوير حلول مخصصة لمتطلبات العمليات الفريدة.
