حلول المبادلات الحرارية اللوحية لصناعة المعادن

تُسهم تكنولوجيا المبادلات الحرارية المتقدمة في دفع عجلة التقدم في صناعة المعادن.مبادل حراري ذو لوحة ملحومة ذات فجوة واسعةيوفر مقاومة عالية للضغط، وحماية من التآكل، وكفاءة عالية في استخدام الطاقة. بفضل تصميمه الحاصل على براءة اختراع وشهاداته العالمية، تدعم SHPHE المشاريع الصناعية في أكثر من 20 دولة، مُلبيةً بذلك متطلبات نقل الحرارة الصارمة في تطبيقات علم المعادن.

تحديات صناعة المعادن

درجات الحرارة العالية والوسائط المسببة للتآكل

تُعرّض عمليات التعدين المعدات لظروف قاسية. وكثيرًا ما يواجه المُشغّلون درجات حرارة عالية وبيئات كيميائية قاسية تُهدد سلامة جميع المبادلات الحرارية في المصنع. تشمل أنواع التآكل الشائعة ما يلي:

• الأكسدة، حيث تتفاعل المعادن مع الأكسجين وتشكل أكاسيد غير مستقرة

• الكبريتيد، الذي ينتج عن مهاجمة الغازات المحتوية على الكبريت للأسطح المعدنية

• الكربنة، الناجمة عن الغازات الغنية بالكربون مما يؤدي إلى الهشاشة

• غبار المعادن، وهو شكل حاد من أشكال التكرير الذي يسبب التآكل

• تآكل رواسب الرماد أو الملح، حيث تتسبب الرواسب في تكسير الطبقات الواقية

• تآكل الهالوجين، الذي يتضمن غازات الهالوجين التي تشكل مركبات متطايرة

• تآكل المعدن المنصهر والملح المنصهر، والذي يهاجم عند درجات حرارة مرتفعة

• النترتة، حيث تعمل غازات النيتروجين على تحلل المعدن

تظهر هذه الظروف التآكلية في العديد من البيئات الصناعية، بما في ذلك إنتاج الفولاذ والألمنيوم. يوضح الجدول التالي البيئات النموذجية:

تُعاني تصاميم المبادلات الحرارية التقليدية في ظل هذه الظروف. تتدهور مواد الحشية عند درجات حرارة تزيد عن 150 درجة مئوية، وتتشوه صفائح الفولاذ المقاوم للصدأ، مما يؤدي إلى تسربات وصيانة دورية. لا يمكن ضمان نقل الحرارة بكفاءة في مثل هذه البيئات الصناعية القاسية إلا من خلال المواد المتطورة والتصاميم المتينة.

احتياجات كفاءة الطاقة

تظل كفاءة الطاقة أولوية قصوى لمنشآت المعادن. ويسعى المشغلون إلى تعظيم معدلات نقل الحرارة مع تقليل الخسائر إلى أدنى حد. ومن أهم هذه العوامل:

• زيادة الفرق في درجة الحرارة بين تيارات العملية

• اختيار المواد ذات الموصلية الحرارية العالية

• تعزيز نقل الحرارة بالحمل الحراري من خلال تحسين تدفق السوائل

• تحسين هندسة النظام لتقليل هدر الطاقة

تُعزز تصاميم المبادلات الحرارية المبتكرة، مثل المبادلات الدقيقة واللولبية، الكفاءة من خلال زيادة مساحة السطح وتقليل الاضطراب. كما تُحسّن المراقبة الآنية والتحكم الرقمي الأداء بشكل أكبر. تُساعد هذه الاستراتيجيات المنشآت الصناعية على خفض تكاليف التشغيل وتقليل الأثر البيئي.

قيود المساحة والتكامل

تُشكّل قيود المساحة تحديًا كبيرًا لجميع منشآت المعادن. تتطلب المبادلات الحرارية التقليدية ذات الأنبوب والصدفة مساحةً كبيرةً ومساحةً إضافيةً للصيانة. تُوفّر المبادلات الحرارية الصفائحية بديلاً مدمجًا ومُركّبًا، يتلاءم مع المساحات الضيقة دون التضحية بالأداء. يُقارن الجدول أدناه اعتبارات المساحة:

تؤثر قيود التكامل أيضًا على اختيار التكنولوجيا. يجب على المهندسين مراعاة تصميمات الأنابيب، ومعايير الصناعة، والتوافق مع البنية التحتية القائمة.تصميم المبادل الحراري يوازن بين الكفاءة الحرارية والموثوقية والتكامل السلس داخل المصنع الصناعي.

حلول المبادلات الحرارية اللوحية

مميزات المنتج

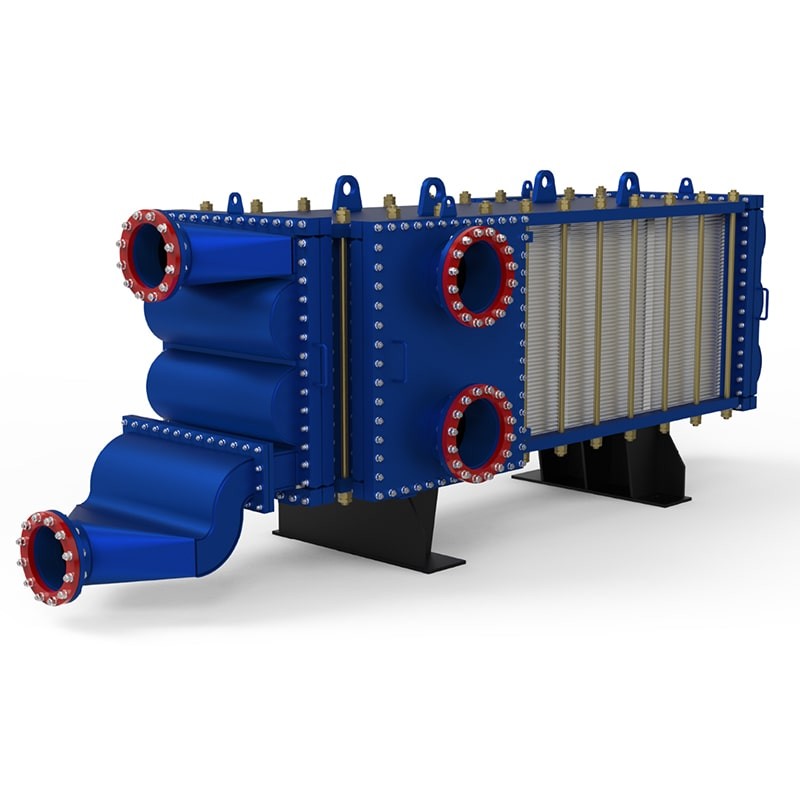

SHPHE'sمبادل حراري ذو لوحة ملحومة ذات فجوة واسعةيتميّز هذا المنتج بأنه حل عالي الأداء لتطبيقات المعادن. يضمن هيكل المبادل الحراري الملحوم بالكامل المتانة والسلامة في ظل ظروف التشغيل القاسية. وقد صمّم المهندسون هذا المبادل الحراري اللوحي لتحمل الضغوط ودرجات الحرارة العالية، مما يجعله مناسبًا للبيئات الصناعية الأكثر تطلبًا.

يوفر استخدام مواد متطورة مثل 316L، وDuplex SS، و254SMO، وC-276 مقاومة استثنائية للتآكل. تتحمل هذه المواد المواد الكيميائية العدوانية وظروف الإجهاد العالية الموجودة في مصانع المعادن. يتراوح نطاق درجة حرارة التصميم من -46 درجة مئوية إلى 350 درجة مئوية، ويغطي نطاق الضغط الفراغي حتى 3.0 ميجا باسكال. يتيح هذا التنوع للمبادل الحراري اللوحي العمل بكفاءة في مجموعة واسعة من العمليات.

يتميز المبادل الحراري ذو الصفائح الملحومة بتوزيع مثالي للوسائط وصفائح مموجة بشكل متقاطع. يزيد هذا التصميم من كفاءة نقل الحرارة بنسبة تصل إلى 15% مقارنةً بالمبادلات الحرارية التقليدية ذات الغلاف والأنبوب. كما أن خاصية التنظيف الذاتي تقلل من تراكم الأوساخ بنسبة تصل إلى 40%. ويضمن التوجيه العمودي للزوايا محاذاة مثالية للصفائح، مما يُبسط الصيانة ويُقلل من وقت الخدمة.

ملحوظة:التصميم مضغوط للمبادلات الحرارية اللوحيةيتيح سهولة التكامل مع الأنظمة الحالية، حتى في الأماكن المحدودة. تُعد هذه الميزة قيّمة بشكل خاص في منشآت المعادن ذات التصميمات الضيقة.

التطبيقات في علم المعادن

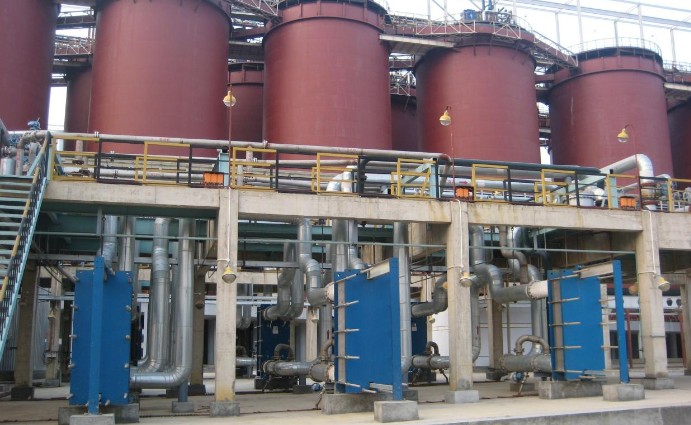

علم المعادنمبادلات حرارية لوحيةتلعب المبادلات الحرارية دورًا محوريًا في معالجة الفولاذ والألمنيوم والمعادن غير الحديدية. تعتمد مصانع المعادن على هذه المبادلات الحرارية في عمليات الصهر والتكرير واستعادة الحرارة المهدرة. في صناعة الفولاذ، تُحسّن المبادلات الحرارية الصفائحية كفاءة الطاقة وتُساعد في تقليل انبعاثات ثاني أكسيد الكربون. وهي تدعم أفران القوس الكهربائي وأفران الأكسجين القاعدية من خلال استعادة الحرارة المهدرة وتدفقات عمليات التسخين المسبق.

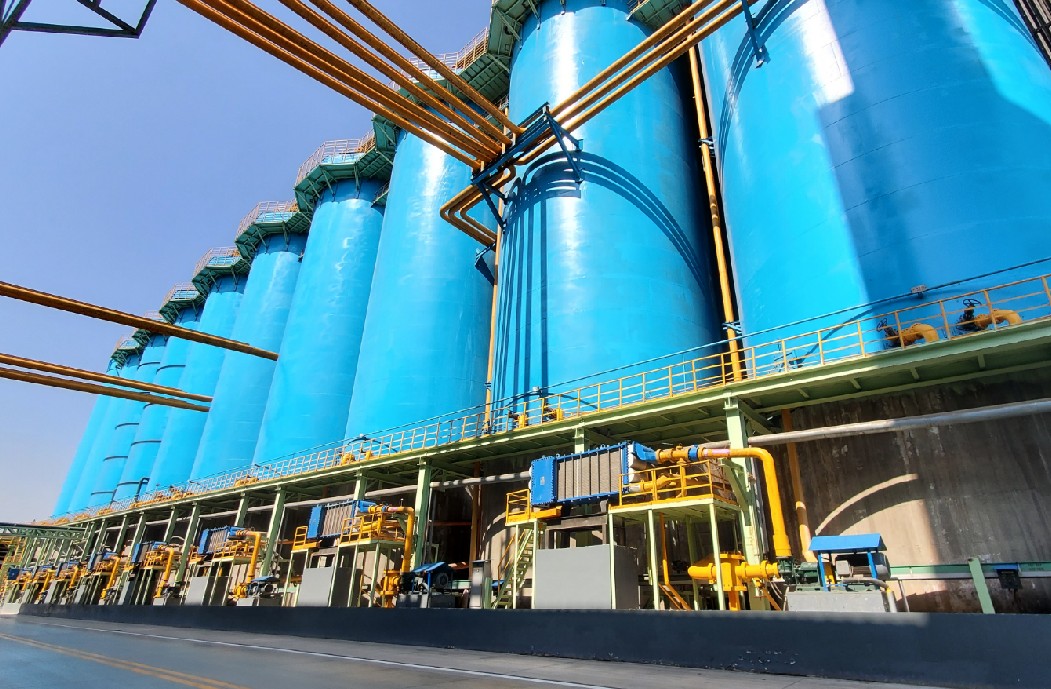

في إنتاج الألومنيوم، تُحسّن المبادلات الحرارية الصفائحية الخطوات كثيفة الاستهلاك للطاقة، مثل الهضم والتبخير وتسخين محلول الألومينا. كما تُسهم هذه الأنظمة في استدامة العمليات من خلال تمكين التقاط الكربون بعد الاحتراق واستعادة الحرارة المُهدرة من الغازات المنبعثة. تستخدم المواقد المتجددة في أفران الصهر مبادلات حرارية صفائحية لتسخين هواء الصهر مُسبقًا، مما يُعزز كفاءة استهلاك الوقود.

تختار منشآت المعادن المبادلات الحرارية اللوحية لقدرتها على التعامل مع السوائل شديدة الاشتعال ودرجات الحرارة العالية. ويضمن استخدام الفولاذ المقاوم للصدأ، وسبائك الدوبلكس، وسبائك النيكل المتخصصة المتانة ومقاومة التآكل. وتوفر هذه المواد التوصيل الحراري والقوة الميكانيكية اللازمتين للتشغيل الموثوق.

• تدعم المبادلات الحرارية اللوحية عمليات الصهر والتكرير واستعادة الحرارة المهدرة في مصانع الصلب.

• تعمل على تحسين عمليات الهضم والتبخير والتسخين في إنتاج الألومنيوم.

• وتستخدمها المرافق لالتقاط الكربون بعد الاحتراق واستعادة الطاقة.

• تعتمد المواقد المتجددة في أفران الصهر على مبادلات حرارية لوحية لتسخين الهواء مسبقًا وتحسين كفاءة استهلاك الوقود.

• يضمن اختيار المواد المتقدمة عمر خدمة طويلًا وصيانة بسيطة.

شهادات SHPHE العالميةتُثبت شهادات الجودة ISO9001 وISO14001 وOHSAS18001 وشهادة ASME U، التزام الشركة بالجودة والسلامة. تمتد شبكة خدمات الشركة إلى أكثر من 20 دولة، مُقدمةً دعمًا موثوقًا به لعملاء المعادن حول العالم.

المراقبة والصيانة الرقمية

النظام المراقبة الرقمية Smart Eyeيُحدث هذا النظام نقلة نوعية في طريقة إدارة مصانع المعادن للمبادلات الحرارية الصفائحية. يستخدم هذا النظام مستشعرات عسكرية لمراقبة درجة الحرارة والضغط والاهتزاز ومعدل التدفق آنيًا. يكشف أخذ العينات على مستوى الميكروثانية عن التغيرات التشغيلية الطفيفة، مما يُمكّن من الكشف المبكر عن المشاكل المحتملة.

يُحلل الذكاء الاصطناعي والنماذج الحرارية المتقدمة البيانات بدقة عالية. يتنبأ النظام بتآكل الأنابيب قبل 30 يومًا، ويُشخّص أكثر من 150 حالة عطل. يُحوّل إنشاء خطة الصيانة تلقائيًا عملية الصيانة من تفاعلية إلى استباقية، مما يُقلل من فترات التوقف غير المخطط لها، ويُخفّض تكاليف الصيانة بأكثر من 20% سنويًا.

توفر لوحة معلومات ثلاثية الأبعاد خرائط حرارية، ومخططات لكفاءة الطاقة، وتوقعات لعمر الخدمة. يُنشئ النظام تلقائيًا قوائم قطع الغيار، وجداول الصيانة، وتقارير التكلفة والعائد. يتيح التكامل مع منصتي SCADA وMES المراقبة عن بُعد والإنذارات المبكرة عبر تقنية إنترنت الأشياء.

نصيحة:الصيانة التنبؤية، المدعومة بالمراقبة الرقمية، تُحسّن المهام الوقائية وتُلغي العمل غير الضروري. تدعم بيانات الأصول الدقيقة والسجلات التاريخية تحليل الموثوقية، مما يُساعد المنشآت على تعديل وتيرة ونطاق الصيانة لضمان تشغيل أكثر أمانًا وموثوقية.

يُحسّن نظام "العين الذكية" أيضًا الكفاءة التشغيلية. يمكن للمنشآت تحقيق توفير يصل إلى ١٢٪ في الطاقة وزيادة بنسبة ٢٣٪ في كفاءة المعدات. يدعم تراكم بيانات دورة الحياة الكاملة التحسين المستمر للعمليات والتحول الرقمي.

المبادلات الحرارية اللوحية: أفضل الممارسات

الاختيار والحجم

اختيار المبادل الحراري اللوحي المناسبتتطلب عمليات التعدين دراسة متأنية لعدة عوامل. يُقيّم المهندسون توافق المواد ومقاومتها للتآكل ومتانتها الميكانيكية. تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ للتآكل المعتدل، وسبائك الدوبلكس لمقاومة أعلى، وسبائك التيتانيوم أو النيكل للبيئات القاسية. تبقى قابلية التنظيف والمتانة أساسيتين، حيث غالبًا ما تتضمن عمليات التعدين سوائل شديدة التآكل ودورات تنظيف متكررة.

تتضمن خطوات تحديد حجم المفتاح ما يلي:

1. احسب واجب نقل الحرارة المطلوب للتطبيق المحدد.

2. قم بتقييم معدلات تدفق السوائل وفروق درجات الحرارة لتحديد مساحة السطح اللازمة.

3. حدد العدد الأمثل للألواح وترتيب التدفق لنقل الحرارة بكفاءة.

4. تأكد من أن انخفاض الضغط يظل ضمن الحدود المقبولة للحفاظ على سلامة النظام.

يضمن الحجم المناسب توزيعًا موحدًا للسوائل، ويقلل من التآكل الموضعي، ويطيل عمر المبادل الحراري.

استراتيجيات الصيانة

تضمن استراتيجيات الصيانة الفعّالة تشغيل المبادلات الحرارية اللوحية بكفاءة في البيئات المعدنية القاسية. تستخدم المنشآت مواد مقاومة للتآكل وطلاءات واقية لتقليل المخاطر.التنظيف المنتظم- كيميائيًا وميكانيكيًا - يزيل الرواسب ويمنع تراكم الأوساخ. يراقب المشغلون الأداء باستخدام أنظمة رقمية، مما يتيح الكشف المبكر عن المشاكل والتخطيط الاستباقي للصيانة.

تحسين الأداء

يتضمن تحسين المبادلات الحرارية الصفائحية ضبط معايير التشغيل، مثل معدلات التدفق وفروق درجات الحرارة. يختار المهندسون أشكالًا هندسية للصفائح تُعزز الاضطراب وانتقال الحرارة.

توفر أنظمة المراقبة الرقمية، مثل نظام Smart Eye من SHPHE، بيانات آنية للصيانة التنبؤية وتعديل العمليات. كما أن عمليات التفتيش الدورية والتنظيف في الوقت المناسب تمنع تراكم الأوساخ، مما يضمن أداءً ثابتًا وكفاءة في استهلاك الطاقة.

يوفر مبادل الحرارة الملحوم بالصفائح من SHPHE أداءً موثوقًا، مما يدعم أهداف الاستدامة في مجال المعادن. تصميم ومواد متطورة تُقلل من استهلاك الطاقة والانبعاثات. تستفيد المنشآت من:

• تشغيل المبادل الحراري بكفاءة واستعادة الحرارة المهدرة

• انخفاض تكاليف الصيانة وإطالة عمر المعدات

• التقييم المنظم لترقيات نظام المبادل الحراري

تقييم أنظمة المبادلات الحرارية الحالية واستشر SHPHEللحصول على حلول مخصصة لنقل الحرارة.

التعليمات

ما هي المواد التي تستخدمها شركة SHPHE في المبادل الحراري ذو اللوحة الملحومة؟

تستخدم SHPHE مواد 316L، وDuplex SS، و254SMO، وC-276. تتميز هذه المواد بمقاومة ممتازة للتآكل ومتانة عالية في بيئات المعادن.

كيف يستفيد قطاع المعادن من نظام Smart Eye؟

• يتيح نظام Smart Eye المراقبة في الوقت الفعلي.

• إنه يتنبأ بالأخطاء، ويقلل من وقت التوقف، ويدعم الصيانة الاستباقية للحصول على أداء موثوق للمبادل الحراري.
