لوحة الإطار: الرأس الثابت للمبادلات الحرارية اللوحية

لوحة الإطار

ويسمى أيضًا:غطاء ثابت، رأس ثابت، غطاء ثابت، لوحة طرفية ثابتة• ينطبق على: المبادلات الحرارية ذات الألواح والإطارات (PHEs)

تعريف سريع:

اللوحة الإطارهوغطاء الطرف الثابتلمبادل حراري ذي صفيحة وإطار. يُثبّت قضبان الحمل/التوجيه، ويدعم مجموعة الصفيحة، ويحمل الفوهات الرئيسية ولوحة البيانات، ويعمل كمرجع للمحاذاة والقياسات المحددة.البعد أ(طول الشد).

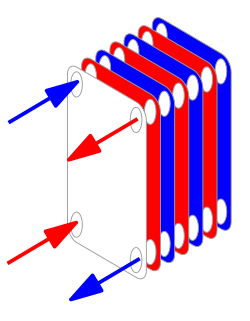

أين يقع إطار اللوحة

الأنابيب/الفوهات │ [لوحة الإطار] ← رأس ثابت مع منافذ   علامة بيانات ┌────────────────┐ │ ◉ ◉ │ ← فتحات الزاوية/المنافذ │ │ └───────────────┘ ║ مجموعة اللوحات (لوحات مموجة   حشوات) ║ … … … … [لوحة الضغط] ← تابع متحرك (يغلق المجموعة) ↑ ↑ مسامير ربط على طول القضبان (قضيب الحمل   قضيب التوجيه)

لوحة الإطار هي الطرف الثابت الذي يحمل المنافذ والقضبان ولوحة الاسم؛ تتحرك لوحة الضغط لضغط العبوة.

الوظائف الأساسية

1) الدعم الأساسي

يقوم بتثبيت شريط الحمل (السكة العلوية) وشريط التوجيه (السكة السفلية) لمحاذاة الألواح ولوحة الضغط.

2) حدود الضغط

يشكل جانبًا واحدًا من غلاف الضغط ويتفاعل مع الفوهات/المنافذ.

3) بيانات الضغط

يحدد المرجع للإغلاق إلى المحددالبعد أ(طول الشد).

4) نقل الحمل

ينقل أحمال مسامير الربط وأحمال الأنابيب الخارجية إلى هيكل الإطار.

5) وضع العلامات والتتبع

يستضيف لوحة الاسم (النموذج، الرقم التسلسلي، ضغط/درجة حرارة التصميم، ضغط الاختبار، المواد، الشهادات).

البناء والميزات الرئيسية

ميزة	ما الذي تبحث عنه	لماذا هذا مهم
المادة الأساسية	الفولاذ الكربوني المطلي (فعال من حيث التكلفة) أو الفولاذ المقاوم للصدأ للمناطق المسببة للتآكل/النظيفة	تحقيق التوازن بين القوة الهيكلية ومقاومة التآكل والنظافة
تشطيب السطح	الطلاءات الصناعية (CS) أو المصقولة بالخرز (SS)	المتانة، سهولة التنظيف والمظهر
الفوهات/المنافذ	وصلات ذات حواف أو مشابك ثلاثية أو وصلات DIN أو ملولبة أو وصلات ملحومة بطرف	التوافق مع معايير المصنع والاحتياجات الصحية
ختم الأرض	منطقة مسطحة وخالية من التلف تلامس حشية اللوحة النهائية	ضغط الحشية الموحد والختم المحكم ضد التسرب
القضبان والعمود	واجهات آلية/مسامير لقضبان الحمل/التوجيه عمود دعم عمودي	التتبع المستقيم للصفائح ولوحة الضغط
رفع/القدمين	عيون رفع/عروات، أقدام قابلة للتعديل أو وسادات قاعدة	التعامل الآمن والتسوية السهلة
لوحة اسم	منطقة مسطحة محمية لعلامة البيانات	علامات الامتثال القابلة للقراءة

المواد والطلاءات

· الفولاذ الكربوني طلاء الإيبوكسي / البولي يوريثين للتبريد / تسخين المياه الصناعية.

· الفولاذ المقاوم للصدأ 304/316 للمناطق الصحية، أو عمليات الغسيل المتكررة، أو النباتات الساحلية.

· أنظمة مطورة حيث تتطلب تناثر المواد الكيميائية أو التعرض للأشعة فوق البنفسجية حماية محسنة.

المنافذ والاتصالات

طابق معيار مصنعك وواجباته. تشمل الخيارات الشائعة ما يلي:

· حواف وفقًا لمعايير ASME B16.5 (NPS) أو EN 1092-1 (DN)

· Tri-Clamp / Tri-Clover (ISO 2852) لخطوط الصرف الصحي

· وصلات الألبان DIN 11851، وصلات SMS، أو وصلات ميكانيكية محززة

· أطراف اللحام الطرفية للأنابيب الملحومة مباشرة

التسامحات والتسطيح والضغط

يجب أن يتوافق سطح إحكام لوحة الإطار مع تسامح تسطيح الشركة المصنعة للمعدات الأصلية (OEM) لضمان تحميل منتظم للحشية. الإغلاق وفقًا للمواصفات المحددةالبعد أيحقق ضغط الحشية المصمم - فالقصيرة جدًا قد تؤدي إلى تشوه اللوحة، والطويلة جدًا قد تؤدي إلى التسرب.

الأحمال والاعتبارات الهيكلية

نوع الحمل	مصدر	اعتبارات التصميم
الضغط الداخلي	شروط العملية	صلابة الإطار ودعم اتصال اللوحة
أحمال الأنابيب	عدم المحاذاة، الوزن الميت، النمو الحراري	تعزيز الفوهة، دعامات الأنابيب الخارجية
شد البراغي	عزم الإغلاق ودورات التشغيل	حجم مسمار الربط/المادة، التزييت، الشد المتساوي
الحركة الحرارية	التسخين / التهدئة	انحراف الإطار المسموح به دون سوء المحاذاة
النقل/التثبيت	الرفع والاهتزاز	العروات المصنفة حسب الكتلة؛ التثبيت ودعم الانزلاق

المتغيرات الشائعة

· لوحة إطار الصرف الصحي: أسطح ناعمة، هندسة قابلة للتصريف، أطراف صحية، شقوق ضئيلة.

· لوحة إطار الضغط العالي: قسم أكثر سمكًا، وفوهات معززة، ومسامير ربط مطورة.

· مقاوم للتآكل: إطار من الفولاذ المقاوم للصدأ أو طلاءات معززة للبيئات القاسية.

· صديقة لخدمة البخار: بدلات التوسع واختيار الحشية المتوافقة.

لوحة الإطار مقابل لوحة الضغط

غرض	لوحة الإطار (ثابتة)	لوحة الضغط (متحرك/تابع)
التنقل	ثابت لدعم العمود والقضبان	شرائح للفتح/الإغلاق
الدور الرئيسي	البيانات، الفوهات، لوحة الاسم	يطبق الضغط على حزمة اللوحة
إزالة الخدمة	عادة ما يبقى مثبتا	تم سحبها لخدمة اللوحة
حساسية المحاذاة	يحدد محاذاة الحزمة مع الأشرطة	يجب أن تبقى مربعة أثناء الشد

أساسيات التركيب والصيانة

أثناء التثبيت

· قم بتسوية القاعدة؛ والتحقق من عمودية عمود الدعم.

· التحقق من اتجاه الفوهة مقابل P&ID؛ الحفاظ على مساحة كافية لسحب الألواح.

· مسامير ربط عزم الدوران في نمط متقاطع مع التشحيم للوصول إلىالبعد أ.

أثناء التشغيل

· مراقبة التسرب في منطقة اللوحة النهائية؛ وإعادة فحص البعد A بعد الدورات الحرارية الأولية.

· الحد من أحمال الأنابيب باستخدام الدعامات المناسبة والموصلات المرنة إذا لزم الأمر.

أثناء الخدمة

· فحص أرض الختم بحثًا عن الخدوش/الطلاء؛ ارتدِ الملابس وفقًا لإرشادات الشركة المصنعة للمعدات الأصلية فقط.

· التحقق من سلامة الطلاء (إطارات CS) وإصلاح كل نظام طلاء.

· التحقق من إمكانية قراءة لوحة الأسماء؛ والحفاظ على محاذاة المستندات مع الأرقام التسلسلية.

قائمة التحقق من التفتيش

نقطة تفتيش	قبول / إجراء	ملحوظات
تسطيح الإطار في منطقة الختم	ضمن التسامح OEM	مقياس القياس أو المسطرة
محاذاة السكك الحديدية	تنزلق اللوحات بسلاسة؛ لا يوجد رابط	تأكيد تبديل اللوحة A/B
سلامة الفوهة	لا يوجد طلاء على الوجوه؛ الحشية الصحيحة	التحقق من معيار كل نبات
حالة مسمار الربط	الخيوط نظيفة والصواميل مشحمة	استبدال المسامير/الصواميل التالفة
الطلاء/اللمسة النهائية	لا يوجد صدأ أو بثور أو شقوق	قم بلمسة إذا لزم الأمر
لوحة الاسم	بيانات واضحة وكاملة	الطراز/التسلسلي/أقصى جهد تشغيل/أقصى جهد تشغيل
البعد أ	ورقة بيانات المباريات بعد الإغلاق	إعادة القياس بعد التسخين

استكشاف الأخطاء وإصلاحها

الأعراض	السبب المحتمل (المتعلق بالإطار)	علاج
تسرب مستمر من الزاوية	سد أضرار الأرض أو الضغط غير المتساوي	تلبيس السطح وفقًا للمواصفات الأصلية، ثم إعادة إغلاقه إلى البعد A، والتحقق من الحشية
حركة الصفائح الصعبة	عدم محاذاة السكك الحديدية أو نتوءات	تنظيف/إزالة النتوءات من القضبان، والتحقق من عمودية العمود
تسرب الفوهة عند الحافة	طلاء على الوجه / حشية خاطئة / إجهاد الأنابيب	تنظيف الوجه، والحشية الصحيحة، وإضافة دعامات الأنابيب
البعد أ غير المتساوي	شد غير متقاطع أو تآكل البراغي	التراجع، إعادة التشحيم، عزم الدوران المتقاطع

حقول طلب عرض الأسعار/ورقة البيانات

مجال	مثال
الخدمة والسوائل	مياه التبريد المركزية ↔ مياه المعالجة
أقصى ضغط عمل (MAWP) / درجة حرارة التصميم	16 بار(جم) / 180 درجة مئوية
مواد	الإطار: CS إيبوكسي؛ المنافذ: SS316؛ الألواح: SS316L
الاتصالات	حواف DN100 PN16 (أو 4 بوصات 150#)
صحية؟	نعم (مشبك ثلاثي، هدف تشطيب السطح Ra ≤ 0.8 ميكرومتر)
نظام الطلاء	طبقة أساس إيبوكسي طبقة علوية من البولي يوريثان، لون RAL ****
لوحة الاسم	اللغة والوحدات (SI/IP) وعلامات الامتثال
ظروف الموقع	محيط، فئة التآكل، الغسيل؟

الأسئلة الشائعة

س1: هل لوحة الإطار تكون دائمًا على الجانب الذي يحتوي على المنافذ؟
عادةً نعم، ولكن بعض الشركات المصنعة للمعدات الأصلية تضع فوهات معينة على المتابع لأسباب تتعلق بالتصميم. تأكد دائمًا من رسومات التصميم العام.

س2: هل يمكنني تشغيل أرض الختم إذا كانت مخدوشة؟
وفقًا لإرشادات الشركة المصنعة للمعدات الأصلية فقط وفي حدود المسموح به للتسطيح؛ يمكن أن تؤدي المعالجة العدوانية إلى المساس بضغط الحشية.

س3: هل تحدد لوحة الإطار اتجاه الخدمة يسارًا/يمينًا؟
نعم، يُحدد تصميم المنافذ اتجاه الأنابيب وترتيب الممرات. تأكد من ذلك بناءً على مخطط PFD/P&ID قبل التصنيع.

س4: ما هو الضرر الأكثر شيوعا الذي تراه؟
وجود طلاء أو خدوش على سطح العزل، وإجهاد الأنابيب عند الفوهات. كلاهما يؤدي إلى تسربات وعدم محاذاة الأنابيب.
