فهم المبادلات الحرارية للدائرة المطبوعة (PCHE)

المبادلات الحرارية الدائرة المطبوعة (PCHEs) هي مبادلات حرارية صفائح ملحومة بالانتشار فائقة الحجم مصممة لظروف التشغيل القاسية.على عكس المبادلات التقليدية للقذيفة والأنبوب أو الصفائح الملحومة ، يتكون PCHE من ألواح معدنية رقيقة مع قنوات صغيرة محفورة في أسطحها.

يتم حفر هذه الألواح كيميائيًا (على غرار لوحات الدوائر المطبوعة) ، ثم مكدسة ومرتبطة بالانتشار لتشكيل كتلة متجانسة.ينتج هذا البناء نسبة كبيرة بشكل استثنائي من المساحة السطحية إلى الحجم: تعمل القنوات الدقيقة المحفورة على زيادة مساحة نقل الحرارة إلى أقصى حد مع تقليل الحجم.

PCHEتعمل هذه المعدات بشكل روتيني في درجات حرارة تصل إلى 850 درجة مئوية وضغوط تصل إلى 1000 بار - أبعد بكثير من حدود التصاميم التقليدية.والنتيجة هي مبادل وعرة ومقاوم للتسرب مثالي للسوائل العدوانية والبيئات المعرضة للاهتزاز.باختصار ، فإن PCHE هو مبدل حراري مدمج رائد لمهام الضغط العالي ودرجة الحرارة العالية.

مزايا المبادلات الحرارية للدائرة المطبوعة

تصميم المبادل الحراري للدائرة المطبوعة يقدم العديد من المزايا الرئيسية على المبادلات التقليدية ، مما يجعلها جذابة للصناعة الحديثة:

كفاءة حرارية استثنائية:

بفضل هندسة القنوات الدقيقة الكثيفة ، يمكن لـ PCHEs تحقيق فعالية حرارية تصل إلى 95-98 ٪.تعمل مسارات التدفق المعقدة على تعزيز التبادل الحراري الكامل تقريبًا بين السوائل ، مما يتجاوز بكثير أداء وحدات القذيفة والأنبوب.الفعالية العالية تترجم إلى انخفاض درجات الحرارة الاقتراب وخفض فقدان الطاقة.

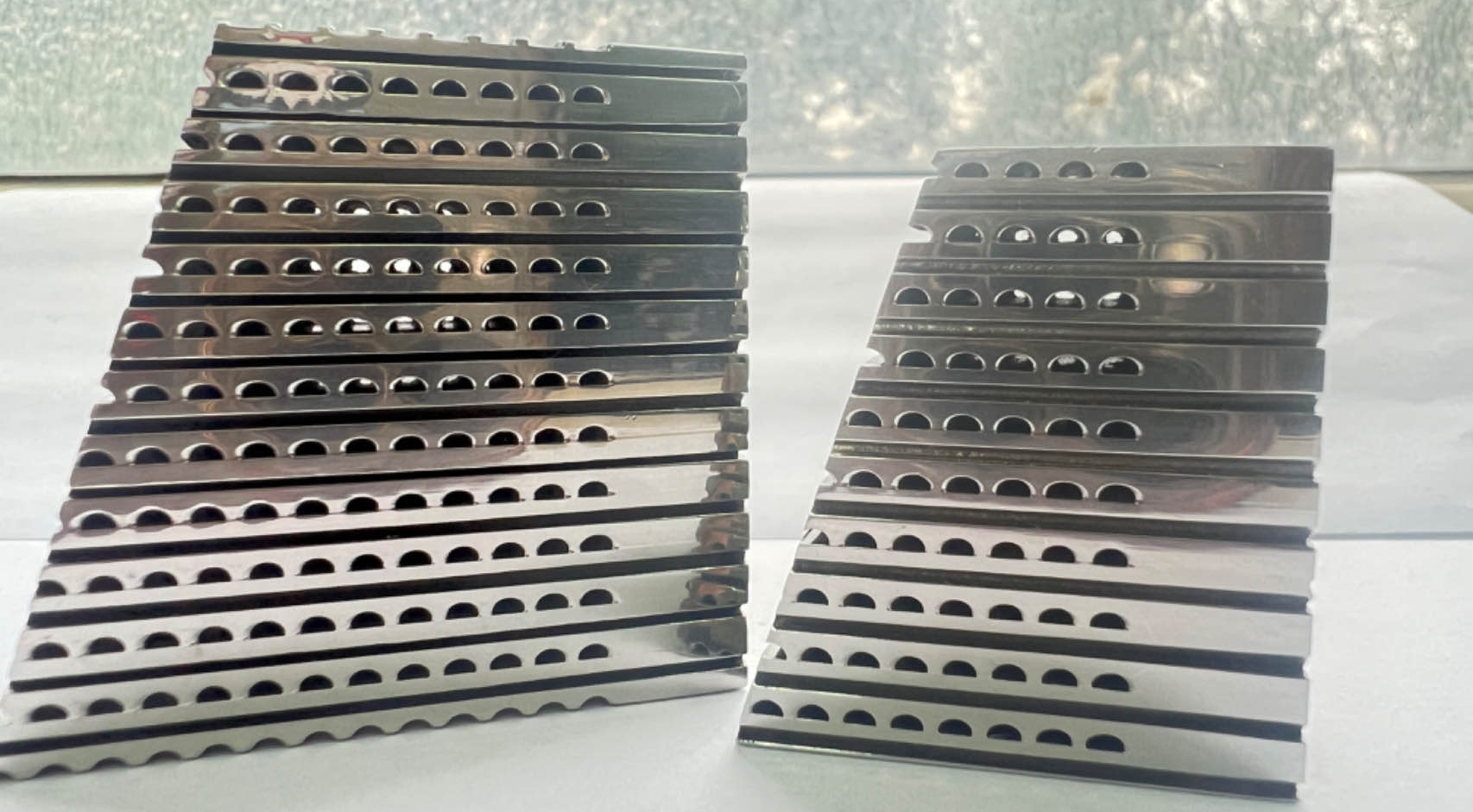

حجم المدمجة وارتفاع تدفق الحرارة:

من خلال حفر العديد من القنوات الصغيرة في كل لوحة ، تقوم PCHEs بتعبئة سطح نقل حرارة ضخم في حجم صغير.وهذا يسفر عن تصميم مضغوط للغاية مع الحد الأدنى من البصمة.على سبيل المثال ، تخلق القنوات الدقيقة المحفورة بالصور "نواة صلبة معبأة بمساحة نقل الحرارة" ، مما يعطي أقصى قدر من الكفاءة في الحد الأدنى من المساحة.يذكر المهندسون بشكل روتيني وفورات في المساحة بنسبة 80-90٪ مقارنة بمبادلات القذيفة والأنابيب المكافئة.

الضغط العالي والقدرة على درجة الحرارة:

PCHES تم تصميمها للتعامل مع الظروف القاسية.أبلغ قادة الصناعة عن نطاقات التشغيل التي تصل إلى 1000 بار و -196 درجة مئوية إلى 850 درجة مئوية (وأعلى).لا تحتوي النواة المرتبطة بالانتشار على مفاصل ميكانيكية أو طوقا في قنوات التدفق ، لذلك يمكنها تحمل الضغوط التي تتجاوز 1000 بار.هذه المتانة تجعل PCHEs مناسبة للسوائل فائقة الحرجة والغازات المضغوطة والتطبيقات المبردة على حد سواء.

المتانة الميكانيكية والموثوقية :

يلغي النواة الملحومة بالكامل نقاط الفشل الشائعة.لا توجد طوقا أو مفاصل لحامية في مناطق التدفق النشطة ، لذلك PCHEs محصنة ضد التسرب والتعب الناجم عن نبضات التدفق أو الاهتزازات.بالإضافة إلى ذلك ، يحافظ ترابط الانتشار على القوة الكاملة ومقاومة التآكل للمعادن الأساسي (غالبًا ما تكون سبائك الفولاذ المقاوم للصدأ أو النيكل) ، مما يؤدي إلى متانة متميزة.في الإعدادات التآكلية أو عالية الاهتزاز - من مفاعلات البتروكيماويات إلى محركات الصواريخ - توفر PCHEs خدمة مقاومة للتسرب حيث قد تفشل المبادلات الأخرى.

هندسة تدفق قابلة للتخصيص:

واحدة من نقاط القوة الفريدة لـ PCHEs هي مرونة التصميم.نظرًا لأن القنوات محفوفة باستخدام الطباعة الحجرية الضوئية ، يمكن للمصنعين تنفيذ أنماط معقدة أو مضادة للتدفق أو عبر التدفق المضبوطة لكل تطبيق.تتيح هذه الحرية في التصميم تحسين نقل الحرارة مقابل انخفاض الضغط لأي زوج من السوائل.في الممارسة العملية ، غالبًا ما يقوم المهندسون بتصميم لوحات PCHE مع ملامح تموج مصممة خصيصًا وتخطيطات القنوات لتحقيق التوازن بين نقل الحرارة وانخفاض الضغط وتوزيع التدفق.

وتترجم هذه الفوائد إلى وفورات في العالم الحقيقي.على سبيل المثال ، تظهر الدراسات الميدانية أن PCHEs يمكن أن تقلل من عمل المضخة واستخدام الطاقة بنسبة تصل إلى 30٪ مقارنة بوحدات القذيفة والأنبوب ، وذلك بفضل الاسترداد العالي للحرارة.كما يقلل ضغوطها من تكاليف المواد وبصمة التثبيت.باختصار ، توفر PCHEs أداءً حراريًا رائدًا في الصناعة ، وأقل انخفاض في الضغط ، وتوفير تكاليف دورة الحياة.

تطبيقات PCHEs عبر الصناعات

بسبب قوتها وكفاءتها ، تجد PCHEs اعتمادًا واسعًا في القطاعات المتطلبة:

النفط و الغاز LNG:

تستخدم PCHEs على نطاق واسع في عمليات المنبع والغاز الغازي المسال.في تسييل الغاز الطبيعي المسال / إعادة التغويز ، فإنها تتعامل مع درجات الحرارة المبردة والضغوط العالية للتبريد المسبق للغاز والتبريد الفرعي.على وحدات إعادة الغاز التخزين العائمة (FSRUs) وناقلات الغاز الطبيعي المسال ، تعمل PCHEs بوحدات تبخير الغاز الوقودي ومبادلات استعادة BOG (غاز الغليان).كما أنها تسخن وتبريد تيارات الهيدروكربونات في محطات ضغط الغاز البحرية ، مما يعزز فصل الغاز والنفط وتوجيه الندى.

توليد الطاقة والطاقة المتجددة:

في أنظمة الطاقة والطاقة المتجددة ، تتفوق PCHEs في استرداد الحرارة ودورات درجات الحرارة العالية.يتم استخدامها في دورات الطاقة فائقة الحرجة ثاني أكسيد الكربون (sCO2) للطاقة الشمسية المركزة ، مما يعزز الكفاءة في دورات الحلقة المغلقة.في محطات توليد الطاقة التوربينية ، تقوم PCHEs بتسخين غاز الوقود مسبقًا قبل الاحتراق وإدارة استرداد الحرارة النفايات.كما تعتمد المحطات النووية (بما في ذلك تصاميم المفاعلات المتقدمة) PCHEs لمهام التبريد للمفاعلات والتبادل الحراري المساعد.

كيميائيمعالجة البتروكيماويات:

تستخدم المصانع الكيميائية PCHEs أينما كانت المساحة ضيقة أو كانت الظروف القاسية سائدة.وتشمل الأمثلة مفاعلات الضغط العالي (مثل الهيدروجين)، وخطوط أنابيب الغاز المتخصصة، ومكثفات التدفق العكسي في المكسكرات البتروكيماوية.تسمح السبائك المقاومة للتآكل المستخدمة في كثير من الأحيان (إنكونيل ، هاستيلوي) بالاتصال بالسوائل العدوانية (الأحماض والأمونيا والكلور) التي من شأنها أن تتحلل بسرعة المبادلات التقليدية.

البحريةفي الخارج:

وبالإضافة إلى ناقلات الغاز الطبيعي المسال ، تظهر PCHEs في أنظمة الدفع والمرافق البحرية.على السفن التي تعمل بالوقود الغازي ، فإنها تستعيد الحرارة النفايات والوقود المسبق للتسخين بشكل مدمج.في المنصات البحرية و FPSOs ، يتم استخدام PCHEs لاستعادة الحرارة من الضواغط والمضخات ، أو لتكييف المياه المغذية في مساحات محدودة.

الفضاء الجوي والدفاع:

الضغط العالي وإدارة درجة الحرارة أمر بالغ الأهمية في مجال الفضاء.تستخدم PCHEs في تبريد محركات الصواريخ (مسترددات جانب الوقود) وعلى المركبات الفضائية لحلقات رفض الحرارة الداعمة للحياة.قدرتها على التعامل مع الضغوط العالية جدًا والسوائل المبردة (مثل الأكسجين السائل أو الهيدروجين) في هيكل مدمج لا مثيل له.

النقش الكيميائي في تصنيع PCHE مقابل التصنيع التقليدي

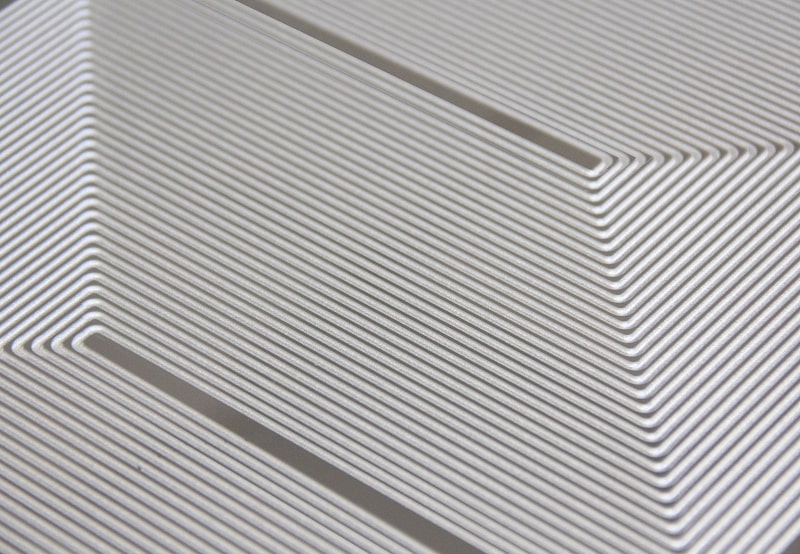

مفتاح أداء PCHE هو عملية الحفر الكيميائي المستخدمة لصنع لوحاتها.على غرار لوحات الدوائر المطبوعة ، يتم إنشاء القنوات الدقيقة عن طريق الحفر الكيميائي الضوئي: يتم تطبيق قناع مقاوم للضوء على لوحة معدنية (الفولاذ المقاوم للصدأ والتيتانيوم ، إلخ) ،ثم يتم ذوبان المناطق المكشوفة بواسطة النقشات الحمضية.تمنح خطوة النقش هذه هندسة القناة الدقيقة المطلوبة لنقل الحرارة عالي الكفاءة.

يقدم النقش الكيميائي العديد من مزايا التصنيع على الطرق التقليدية:

هندس القناة المعقدة:

على عكس اللكم الميكانيكي أو الختم ، فإن النقش الكيميائي الضوئي غير ملامس ولا يستخدم أدوات متحركة ، لذلك يمكنه إنتاج أنماط قناة دقيقة ومعقدة للغاية دون شفر أو ارتداء الأدوات.وهذا يوفر حرية التصميم الكاملة في تخطيط القناة ، مما يزيد من مساحة السطح إلى أقصى حد.وعلى النقيض من ذلك ، عادة ما تقتصر مبادلات الألواح التقليدية على أنماط موجة أو مضغوطة بسيطة لأن ختم الأشكال العميقة أو الأكثر تعقيدا من شأنه أن يشوه اللوحة.

لوحات خالية من الإجهاد:

الطرق الميكانيكية (الختم أو اللكم أو حتى القطع بالليزر) تقدم الضغوط المتبقية والتشوه في المعدن.على النقيض من ذلك ، يترك الحفر الكيميائي اللوحة مسطحة وخالية من الإجهاد.لا يترك النقش الصوتي أي إجهاد ميكانيكي أو حراري ، على عكس التصنيع باستخدام الحاسب الآلي والختم والتصنيع بالليزر ، والتي يمكن أن تعرض التسطيح للخطر.الحفاظ على التسطح أمر بالغ الأهمية لخطوة الترابط اللاحقة للانتشار ، مما يضمن اتصالًا موحدًا عبر كومة اللوحة.

دقة عالية وقابلية التكرار:

تخضع عملية النقش للحركيات الكيميائية والأقنعة الضوئية الخاضعة للرقابة الجيدة ، لذلك يمكنها أن تضرب بشكل متكرر تحمّلات ضيقة للغاية على أبعاد القناة (غالباً ما يكون العرض بضعة ملليمترات أو أقل).كما أنه يسمح بأقسام ويب رقيقة جدًا بين القنوات لتدفق حراري أعلى.وسيكافح الطحن التقليدي أو الحفر لتحقيق نفس القرار على نطاق واسع.

بعد الحفر ، يتم تكديس الألواح وترابطها بالانتشار (وتسمى أيضًا لحام الانتشار).في ترابط الانتشار ، يتم الضغط على كومة من الألواح المحفورة في درجة حرارة وضغط عالية بحيث تنصهر الأسطح المعدنية ذريا.هذا يخلق نواة متجانسة صلبة مع عدم وجود طبقات لحام منفصلة في القنوات.ثم يتم تشكيل الكتلة المستعبدة أو قطعها إلى الحجم وتجهيزها بالرؤوس (الأغطية النهائية) والفوهات.يتناقض تسلسل التصنيع هذا مع المبادلات التقليدية ، حيث قد تكون الألواح طوقاً أو لحامة.نظرًا لأن PCHEs تستخدم ترابط الانتشار ، فإن المفاصل المستعبدة تحتفظ بخصائص المعدن الأم الكاملة (القوة ومقاومة التآكل) ، وتجنب ضعف المعادن الحشوة أو الحوامات.

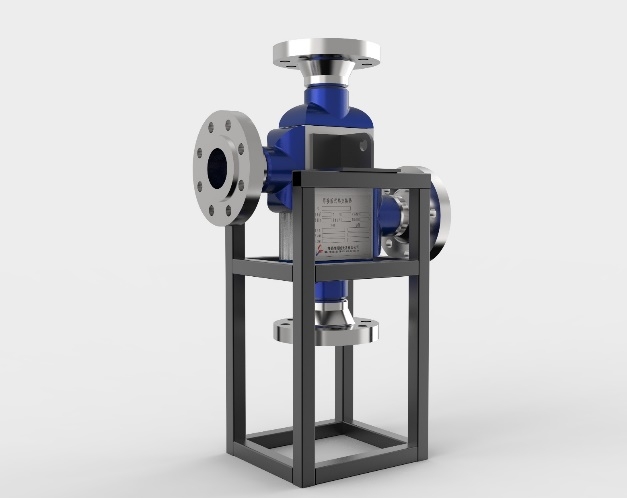

حلول PCHE عالية الأداء من SHPHE

المبادلات الحرارية الدائرة المطبوعة هي تكنولوجيا ناضجة ولكنها لا تزال في التطور ، مما يدفع حدود نقل الحرارة المدمجة.لقد أصبحت ضرورية أينما توجد ضغوط عالية أو درجات حرارة عالية أو قيود مساحية ضيقة.SHPHE يبرز PCHE على صفحة منتجها ، وهو ابتكار رائد في تكنولوجيا التبادل الحراري ، مصممة خصيصًا للتطبيقات الصناعية المتطلبة.تصميمها المدمج عالي الكفاءة - القادر على تشغيل ما يصل إلى 1000 بار و 900 درجة مئوية - يجعله مثاليًا للغاز الطبيعي المسال والنووي وثاني أكسيد الكربون فائق الحرجة وأنظمة الفضاء الجوي.

تؤكد مواصفات SHPHE المنشورة على الميزة التنافسية للشركة: تحمل وحدات PCHE الخاصة بنا شهادات ASME والدولية ، وتم تصنيفها لضغوط تصل إلى 1000 بار ودرجات الحرارة من -196 درجة مئوية إلى 850 درجة مئوية.وهذا يعكس إتقان SHPHE لعمليات النقش المتقدمة والربط بالانتشار ، مما يتيح لنا تصنيع ألواح يبلغ سمكها 0.4-4 مم مع قنوات صغيرة تصل إلى 0.4 مم.في الممارسة العملية ، تسمح هذه القدرات لشركة SHPHE بتوريد المبادلات التي تفي بأشد المعايير صرامة في صناعات البتروكيماويات والطاقة والمعالجة.

تمثل تقنية PCHE حالة الفن في المبادلات الحرارية المدمجة.من خلال الجمع بين الحفر الكيميائي الضوئي والربط الانتشار والتصميم الهيدروليكي الذكي ، تقدم SHPHE حلولًا بكفاءة ومتانة ومرونة لا مثيل لها.
