ما هو المبدل الحراري

Aالمبادل الحراري هو معدات متخصصة مصممة لتسهيل نقل الحرارة من سائل إلى آخر.هذه الآلية أساسية في الحفاظ على توازنات درجة الحرارة عبر الأنظمة المختلفة ، مما يضمن عمل الآلات والعمليات على النحو الأمثل.يمكن أن يؤدي غياب التبادل الحراري الفعال إلى ارتفاع درجة الحرارة ، وهدر الطاقة ، وإخفاقات النظام المحتملة.

تطبيق المبادلات الحرارية في الصناعة والحياة اليومية

ما وراء حدود المجمعات الصناعية، المبادلات الحرارية الصناعية تتخلل وجودنا اليومي.من المشععات التي تدفئ منازلنا إلى أنظمة التبريد التي تحافظ على طعامنا ، هذه الأجهزة لا يتجزأ منها.في الصناعات ، فهي المحاور في محطات توليد الطاقة ووحدات المعالجة الكيميائية وخطوط التصنيع ، مما يؤكد على وجودها في كل مكان وأهميتها.

نقل الحرارة في المبادلات الحرارية

مبادئ العمل منالمبادل الحراريs

تعتمد فعالية المبادل الحراري على ثلاث آليات رئيسية لنقل الحرارة:

التوصيل: يتعلق هذا بالنقل المباشر للحرارة من خلال مادة أو بين المواد في اتصال.في المبادلات الحرارية ، يحدث التوصيل من خلال الجدران التي تفصل السوائل.

الحمل الحماري: ينطوي هذا على حركة الحرارة بسبب الحركة السائبة للسوائل.يمكن أن يكون طبيعيًا ، مدفوعًا بالاختلافات في الكثافة ، أو قسريًا ، ناتجًا عن وسائل خارجية مثل المضخات أو المراوح.

إشعاعهذا هو نقل الحرارة من خلال الموجات الكهرومغناطيسية.على الرغم من أنه أقل هيمنة في المبادلات الحرارية ، إلا أنه يمكن أن يلعب دورًا في تطبيقات درجات الحرارة العالية.

الاعتبارات الرئيسية لتبادل الحرارة الفعال

يتطلب تحقيق نقل الحرارة الأمثل اعتبارات تصميم دقيقة:

اختيار المواد: المواد ذات الموصلية الحرارية العالية تعزز معدلات نقل الحرارة.بالإضافة إلى ذلك ، فإن المواد المقاومة للتآكل تطيل عمر المبادل.

تحسين المساحة السطحية: زيادة مساحة السطح في اتصال مع السوائل يسهل نقل الحرارة أكبر.ويمكن تحقيق ذلك من خلال الأسطح الموسعة مثل الزعانف.

الترتيبات التدفقالحركة النسبية للسوائل - التدفق المضاد أو التدفق الموازي أو التدفق المتقاطع - تؤثر على تدرجات درجة الحرارة ، وبالتالي ، على كفاءة نقل الحرارة.

ما هي ال Mainأنواع المبادلات الحرارية

شل وأنبوب المبادلات الحرارية:

تتألف من سلسلة من الأنابيب المحاطة داخل قذيفة أسطوانية ، تشتهر المبادلات الحرارية للقذيفة والأنابيب بمتانتها وتنوعها.واحد السوائل يعبر الأنابيب، في حين أن الآخر يتدفق حولها داخل القذيفة.هذا التصميم بارع في التعامل مع تطبيقات الضغط العالي وهو سائد في الصناعات مثل معالجة البتروكيماويات وتوليد الطاقة.

لوحة المبادل الحراري:

كفاءة مدمجة للمساحات الضيقة

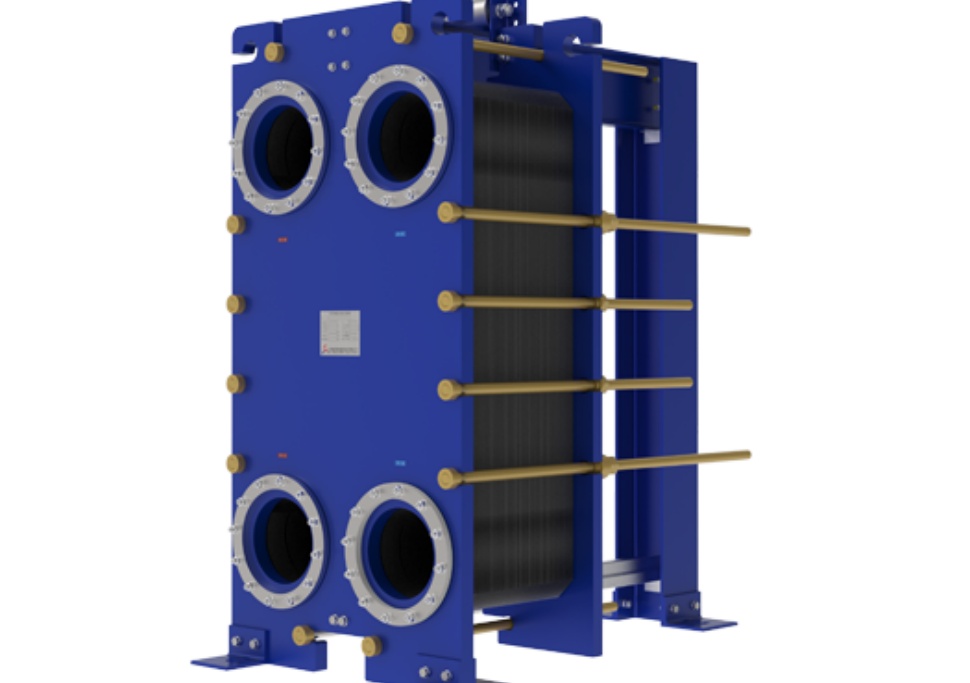

تحقق المبادلات الحرارية الصفيحة (PHEs) كفاءة مدمجة من خلال الألواح المموجة المكدسة ، مما يخلق قنوات سائلة كثيفة.التدفق المضطرب من أنماط الصفائح يعزز نقل الحرارة 3-5x ، مما يقلل من احتياجات المساحة.يسمح التصميم الموحد بتعديل السعة عن طريق إضافة / إزالة لوحات دون توسيع البصمة.حجمها هو 90 ٪ أصغر من أنواع القذيفة والأنابيب، مثالية للمساحات الضيقة في HVAC، والسفن، أو المصانع.مواد خفيفة الوزن (مثل،الفولاذ المقاوم للصدأ) زيادة تعزيز المساحة الموفرة.

كيف تحسن الألواح نقل الحرارة

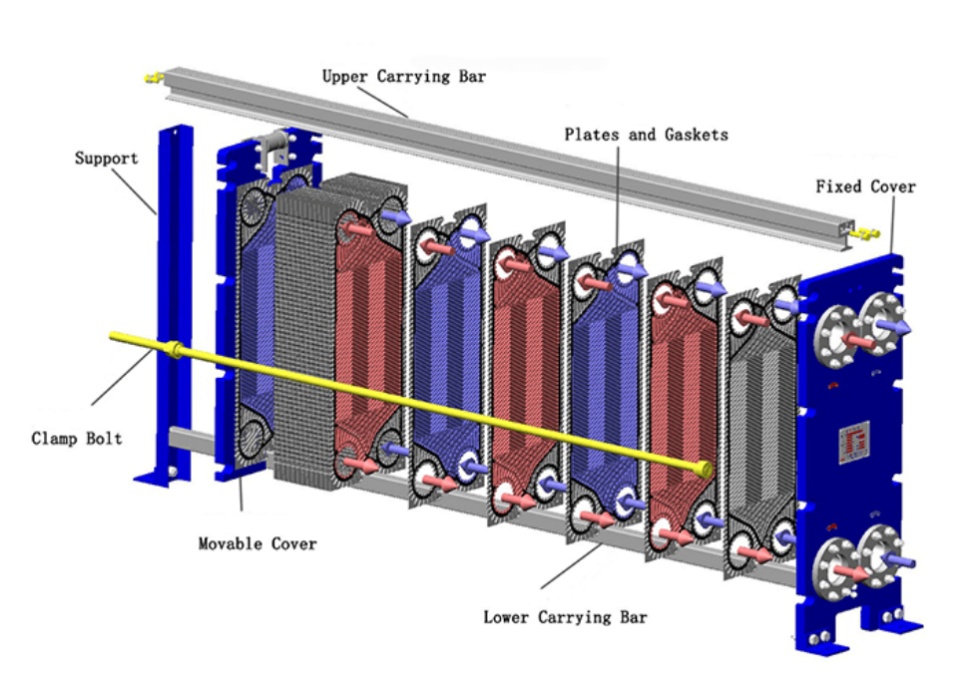

PHE (مبادل حراري لوحة)تتكون من لوحات رقيقة ومموجة متعددة مكدسة معًا ، مما يخلق قنوات متناوبة لتدفق السوائل.تحفز المموجات الاضطرابات ، وتعزز معامل نقل الحرارة وتضمن التبادل الحراري الفعال داخل بصمة مدمجة.

التنظيف والفوائد التشغيلية

The modular nature ofلوحة نوع المبادلات الحرارية يسمح بسهولة التفكيك ، مما يسهل التنظيف والصيانة المباشرة.يقلل هذا التصميم من وقت التوقف ويضمن كفاءة تشغيلية ثابتة.

من تجهيز الغذاء إلى أنظمة HVAC

تصميمها المدمج وكفاءة عالية تجعلالمبادلات الحرارية لوحة طوقا مثالية للتطبيقات التي تكون فيها المساحة محدودة ، مثل منشآت تجهيز الأغذية وأنظمة HVAC.فهي مفضلة بشكل خاص في الصناعات التي تتطلب معايير صحية صارمة بسبب سهولة التنظيف.

لوحة وقذيفة المبادل الحراري:

يجمع هذا النوع بين تصاميم اللوحة والقذيفة ، ويضمن حزم اللوحة الملحومة في قذيفة أسطوانية.وهو يوفر ضغوطة مبادلات الألواح مع مقاومة الضغط من وحدات القذيفة والأنبوب.تتدفق السوائل من خلال قنوات اللوحات والمساحة الجانبية للقذيفة ، مما يحقق كفاءة حرارية عالية وضغوط التعامل مع ما يصل إلى 80 بار.وتشمل التطبيقات التدفئة المحلية، ومعالجة النفط والغاز، وأنظمة البخار عالية الضغط.يقلل التصميم الهجين من التلوث ويستوعب التوسع الحراري ولكنه يأتي بتكلفة أعلى.الصيانة صعبة بسبب الهيكل الملحوم، على الرغم من أنها تفوق الأنواع التقليدية في الظروف الصعبة.

أنبوب زعانف المبادل الحراري:

تعمل مبادلات الأنابيب ذات الزعانف على تعزيز نقل الحرارة بين السوائل والغازات عن طريق إرفاق الزعانف بالخارج من الأنابيب.تزيد الزعانف من مساحة السطح ، مما يعوض عن انخفاض الموصلية الحرارية للغازات.وتستخدم هذه على نطاق واسع في تكييف الهواء، ومشععات السيارات، وأنظمة تبريد الفضاء.الحمل الحراري القسري (e.g.المشجعين) وغالبا ما يتم تطبيقها لتحسين نقل الحرارة على جانب الغاز.توفر مواد مثل زعانف الألومنيوم مع أنابيب نحاسية توازناً بين الموصلية والتكلفة.على الرغم من فعالية التبادل الحراري بين الغاز والسائل ، إلا أن التلوث على أسطح الزعانف يمكن أن يقلل من الكفاءة بمرور الوقت.فهي أقل كثافة من مبادلات الألواح ولكنها تتفوق في السيناريوهات التي تتطلب الهواء أو الغاز كواحدة من الوسائط.

المبادلات الحرارية المبردة بالهواء:

باستخدام الهواء المحيط كوسيط تبريد ، فإن المبادلات الحرارية المبردة بالهواء تلغي الحاجة إلى الماء ، مما يجعلها مستدامة بيئياً وفعالة من حيث التكلفة.وهي تتكون من أنابيب زعانف ومراوح تعزز نقل الحرارة الحركية.وتستخدم هذه المبادلات عادة في محطات توليد الطاقة وصناعات البتروكيماويات، وهي مفيدة بشكل خاص في المناطق التي تندرج فيها الموارد المائية.

المبادلات الحرارية مزدوجة الأنابيب:

المعروفة أيضًا باسم المبادلات الحرارية لدبابيس الشعر ، تتميز تصاميم الأنابيب المزدوجة بأنبوب واحد متداخل داخل آخر.يتدفق سائل واحد عبر الأنابيب الداخلية ، في حين أن الآخر يدور في الفضاء الحلقي بين الأنابيب.هذا التصميم المباشر فعال من حيث التكلفة ومناسب للتطبيقات ذات المتطلبات المنخفضة لنقل الحرارة.تسمح وحداتها بسهولة التثبيت وقابلية التوسع.

مقارنة الأداء، الصيانة التكلفة والتكاليف

الاختلافات في كفاءة نقل الحرارة والفعالية التشغيلية

كل نوع من المبادلات الحرارية يقدم خصائص أداء متميزة.

تتفوق مبادلات شل وأنبوب في التعامل مع الضغوط ودرجات الحرارة العالية ، مما يجعلها مناسبة للتطبيقات الثقيلة.

مبادلات الصفيحةمع نسبة مساحة السطح إلى الحجم العالية ، توفر معدلات نقل حرارة متفوقة في التصاميم المدمجة.

توفر المبادلات المبردة بالهواء الاستقلال عن مصادر المياه ، في حين توفر المبادلات المزدوجة الأنابيب البساطة والموثوقية للعمليات الصغيرة النطاق.

الصيانة

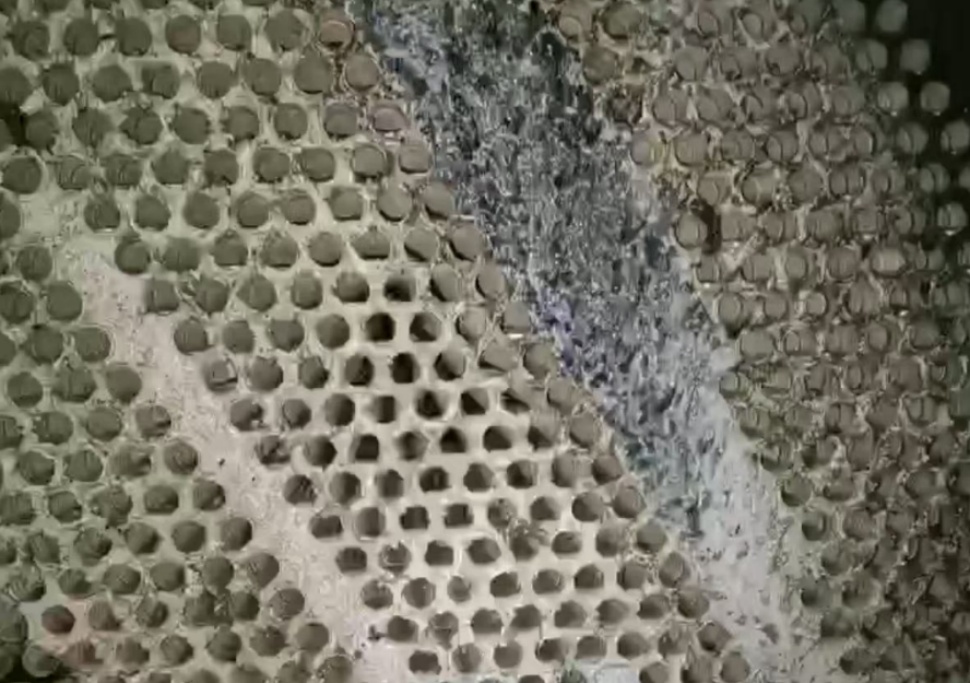

يمكن أن يؤدي التسخير - تراكم المواد غير المرغوب فيها على أسطح نقل الحرارة - إلى تدهور الأداء وزيادة تكاليف التشغيل.قد تتطلب مبادلات القذائف والأنابيب تنظيفًا دوريًا لمعالجة التسخير ، خاصة في الأنابيب.المبادلات الحرارية الصفيحة ، على الرغم من أنها أسهل في التنظيف ، قد تتطلب استبدال الحوامل بمرور الوقت.يلعب اختيار المواد دورًا حاسمًا في التخفيف من التآكل وإطالة عمر المبادل.

التكلفة والتركيب

تختلف تكاليف الاستثمار والتركيب الأولية بين أنواع المبادلات.

قد تنطوي مبادلات شل وأنابيبها على تكاليف أولية أعلى ولكنها توفر عمرًا طويلًا في البيئات المتطلبة.

توفر المبادلات الحرارية الصفيحة وفورات في التكاليف من حيث المساحة والصيانة ولكن قد يكون لها قيود فيما يتعلق بعتبات الضغط ودرجة الحرارة.

يمكن للمبادلات المبردة بالهواء أن تقلل من تكاليف التشغيل من خلال القضاء على استخدام المياه ، في حين تقدم المبادلات المزدوجة الأنابيب حلولًا اقتصادية لتطبيقات محددة.

اختيار المبادل الحراري المناسب

مطابقة خصائص السوائل وظروف التشغيل مع نوع المبادل

يجب أن تأخذ عملية الاختيار في الاعتبار خصائص السوائل مثل اللزوجة والتآكل ونطاقات درجات الحرارة.على سبيل المثال ، قد تستفيد السوائل عالية اللزوجة من التصميم القوي لمبادلات القذيفة والأنابيب ، في حين أن السوائل غير التآكلية منخفضة اللزوجة قد تكون مناسبة تمامًا لمبادلات الصفائح.

متطلبات محددة للصناعة:

تفرض الصناعات المختلفة متطلبات فريدة من نوعها على أداء المبادل الحراري.قد تتطلب المعالجة الكيميائية مواد مقاومة للمواد العدوانية ، في حين أن صناعة الأغذية والمشروبات تعطي الأولوية للنظافة وسهولة التنظيف.غالبًا ما تفضل أنظمة HVAC التصاميم المدمجة والكفؤة ، وتحتاج مرافق توليد الطاقة إلى مبادلات قادرة على التعامل مع الأحمال الحرارية العالية.

الفكر النهائي(ح)ts

يكشف الفهم الشامل للأنواع الأساسية الأربعة من المبادلات الحرارية - القذيفة والأنبوب ، واللوحة ، واللوحة والقذيفة ، والأنبوب الزعانف ، والمبرد بالهواء ، والأنبوب المزدوج - أن كل منهما يمتلك خصائص متميزة مصممة خصيصًا لتطبيقات محددة.

يتم الإشادة بمبادلات شل وأنابيبها لمتونتها وقدرتها على التعامل مع سيناريوهات الضغط العالي ودرجات الحرارة العالية ، مما يجعلها لا غنى عنها في صناعات مثل معالجة البتروكيماويات وتوليد الطاقة.

المبادلات الحرارية الصفيحة ، بتصميمها المدمج والفعال ، مثالية للتطبيقات التي تكون فيها المساحة محدودة وتتطلب استجابة حرارية سريعة ، كما هو الحال في أنظمة HVAC وتجهيز الأغذية.

توفر المبادلات الحرارية المبردة بالهواء حلاً صديقاً للبيئة من خلال استخدام الهواء المحيط للتبريد ، وبالتالي الحفاظ على المياه وتقليل تكاليف التشغيل ، وهو أمر مفيد بشكل خاص في المناطق الجافة أو حيث تكون الموارد المائية محدودة.

تعمل المبادلات الحرارية المزدوجة الأنابيب ، التي تتميز ببساطتها وفعاليتها من حيث التكلفة ، بشكل جيد في العمليات الصغيرة النطاق أو حيث تكون متطلبات العملية مباشرة ولا تتطلب حلولًا معقدة للتبادل الحراري.
