لماذا تختار HT-BLOC المبادل الحراري لوح ملحوم بالكامل؟

تتطلب العمليات الصناعية الحديثة باستمرار تعزيز الكفاءة والموثوقية والسلامة ، خاصة عند إدارة العمليات الحرارية في ظل الظروف القاسية.تعمل العمليات عبر القطاعات من التصنيع الكيميائي إلى توليد الطاقة في ظل ظروف متزايدة الصعوبة ، مما يدفع حدود درجة الحرارة والضغط والتوافق مع السوائل. HT-Blocملحومة بالكامل لوحة المبادل الحراري هو أحد هذه الحلول التي تبرز ، وتقديم نزاهة تشغيلية متميزة حتى في أقسى البيئات.

ما الذي يجعل HT-Bloc ملحومة بالكامل PHE مختلفة؟

تقليديةالمبادلات الحرارية لوحة (PHEs) تستخدم الطوقا لإغلاق بين الألواح.في حين أن هذه التصاميم فعالة في الظروف القياسية ، إلا أنها تحد بطبيعتها من الأداء عند الضغوط أو درجات الحرارة المرتفعة ويمكن أن تتحلل في البيئات القاسية كيميائياً.على النقيض من ذلك ، تستخدم وحدة HT-Bloc بناء لوحة ملحومة بالكامل ، وتستخدم لحام الليزر أو البلازما لربط الألواح المعدنية دون أي طوقا داخل حزمة نقل الحرارة.

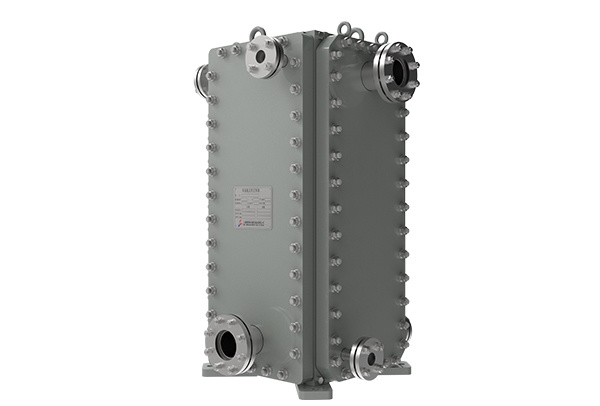

كيفية تجميع المبادل الحراري لوح ملحوم بالكامل؟

يتم تشكيل حزمة اللوحة عن طريق لحام عدد معين من الألواح ، ثم يتم تثبيتها في إطار ، والذي يتم تكوينه من قبل أربعة عوارض زاوية وألواح أعلى وسفلية وأربعة أغطية جانبية. HT-بلوكملحومة لوحة المبادل الحراري يستخدم المكونات القابلة للتبديل والوحدات الموحدة ، مما يسمح بسهولة التخصيص وقابلية التطوير.تضمن هذه الوحدات إمكانية تصميم المبادلات الحرارية HT-Bloc لتلبية متطلبات صناعية محددة ، مما يعزز الأداء والموثوقية.

المبادل الحراري كتلة ملحومة (HT-Bloc) VS طوقا PHE

كفاءة نقل الحرارة

وبالإضافة إلى مزاياها الهيكلية، فإنملحومة بالكامل Phe يتفوق في الأداء الحراري.يزيد تصميم اللوحة إلى أقصى حد من الاتصال السطحي بين السوائل والمعدن ، وتشجع القنوات المتناوبة التدفق المضطرب - حتى عند سرعات منخفضة نسبيًا.

تستخدم معظم التصاميم الملحومة بالكامل ترتيب تدفق التيار المضاد ، حيث تتدفق السوائل الساخنة والباردة في اتجاهات معاكسة من خلال قنواتها المجاورة.هذا التكوين مثالي من الناحية الحرارية ، مما يزيد إلى أقصى حد من متوسط فرق درجة الحرارة (LMTD) على طول المبادل الحراري بأكمله ويمكن من اتباع نهج درجة الحرارة القريبة جدًا - مما يعني أن درجة حرارة منفذ السائل المسخن يمكن أن تقترب جدًا من درجة حرارة مدخل السائل التدفئة ، مما يدل على فعالية حرارية عالية.

وهذا يسمح للمبادل الحراري اللوحي الملحوم بالكامل بتحقيق معاملات نقل حرارة عالية بشكل ملحوظ ، وغالبًا ما تتجاوز بشكل كبير معاملات المبادلات التقليدية للقذيفة والأنبوب لواجب وبصمة معينة.تسمح هذه القدرة على تكثيف العمليات بمعدات أصغر وأخف وزناً ، مما يوفر مساحة النبات القيمة وربما يقلل من متطلبات الدعم الهيكلي.

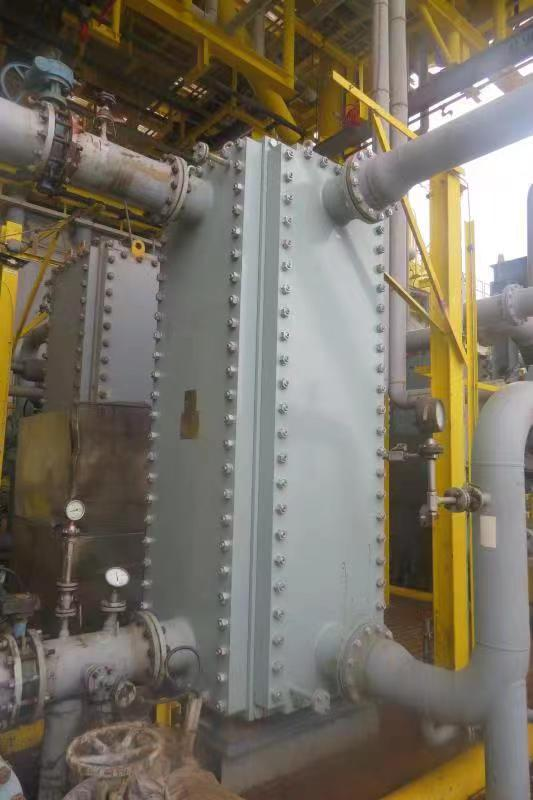

التطبيقات الشائعة للمبادل الحراري لوح ملحوم بالكامل

تم تصميم HT-Bloc للتعامل مع السوائل والبيئات الصعبة للغاية.موثوقيتها وأدائها الخالي من التسرب تجعله مناسبًا عبر الصناعات المتنوعة:

النفط والغاز:

المعالجة البحرية حيث تكون المساحة محدودة

غاز عالي الضغط وتبريد المكثفات

احتواء الغازات التآكلية والحامضة

المعالجة الكيميائية:

معالجة الأحماض (مثل،H2SO4، HCl)، المذيبات، والكاويات

تقليل المخاوف المتعلقة بالتلوث المتبادل والتوافق مع الطوقا

توليد الكهرباء:

أنظمة استرداد البخار والمكثفات المساعدة

التبريد الصناعي:

أنظمة الأمونيا أو ثاني أكسيد الكربون التي تعمل تحت الضغط العالي

التطبيقات الحرجة للسلامة مع المبردات الخطرة

البحرية والخارجية:

الأنظمة المدمجة المبردة بمياه البحر

مقاومة عالية للتآكل مع خيارات لوحة التيتانيوم

الأسئلة المتكررة.

Q1: هل يمكن استخدام المبادل الحراري الصفيحي الملحوم بالكامل HT-Bloc مع السوائل القابلة للاشتعال أو السامة؟
أ: بالتأكيد.يوفر التصميم الملحوم بالكامل احتواءًا استثنائيًا للسوائل الخطرة.

Q2: هل المبادل الحراري لوحة ملحومة بالكامل مناسبة لتحديث الأنظمة الحالية؟
ج: نعم ، بفضل تصميمه المدمج وخيارات الاتصال القابلة للتخصيص.

س3: ما هي فترات التنظيف؟
ج: هذا يعتمد على عمليتك.قد تستمر المنشآت التي تحتوي على سوائل نظيفة أشهر أو حتى سنوات دون تنظيف.

صيانة المبادل الحراري لوحة بالكامل

على الرغم من أن وحدات HT-Bloc تقضي على الصيانة المرتبطة بحوقا ، إلا أنها لا تزال تتطلب رعاية روتينية للحفاظ على أداء نقل الحرارة.الطريقة الأكثر فعالية هي التنظيف في المكان (CIP) ، والتي تقدم:

التنظيف غير الغازي دون تفكيك،

تركيبات كيميائية مخصصة على أساس نوع التلوث،

وقت توقف أقصر مقارنة بالتنظيف الميكانيكي.

بالنسبة للتلوث الثقيل بشكل خاص ، بعضكتلة نوع نقل الحرارة تتميز التصاميم بألواح قابلة لفتح للوصول الميكانيكي المحدود ، مما يتيح تنظيف النفاثة عالية الضغط عند الحاجة.

نصائح: مراقبة انخفاض الضغط وتفاوت درجة الحرارة بانتظام للكشف عن التلوث في وقت مبكر والتخطيط لدورات التنظيف الاستباقية.

تحليل تكلفة دورة الحياة بين PHE المطوية و PHE الملحومة بالكامل

في حين أن المبادلات الملحومة بالكامل تتحكم في استثمار رأسمالي أولي أعلى ، فإن مزايا دورة حياتها غالبًا ما تؤدي إلى انخفاض التكلفة الإجمالية للملكية.

PHEs الطوقا: انخفاض رأس المال الأولي ولكن أعلى التشغيل والإدارة بسبب شراء الطوقا ونقاط الإغلاق للصيانة.يمكن لإعادة التكييف الدوري أن يخفف من التكاليف ، ولكن التغييرات المتكررة للحوامل في الخدمات القاسية يمكن أن تزيد من نفقات دورة الحياة.

PHEs الملحومة بالكامل: ارتفاع التكلفة الأولية وكثافة رأس المال عند الاستبدال ، ولكن الحد الأدنى من الصيانة يقلل من النفقات التشغيلية.في التطبيقات التي يشكل فيها التسرب أو فشل الحشية مخاطر حرجة ، يمكن أن يكون إجمالي التكلفة للملكية أقل على الرغم من احتياجات الاستبدال

تعمل الموثوقية الاستثنائية لـ HT-Bloc بشكل جيد بشكل خاص في العمليات المستمرة.

الاستنتاج:

المبادل الحراري الصفيحي الملحوم بالكامل HT-Bloc ليس مجرد مكون - إنه أصل استراتيجي للعمليات الصناعية التي تتطلب الموثوقية والسلامة والكفاءة في ظل أقسى الظروف الحرارية.

إذا كانت عمليتك تتطلب تحكمًا حراريًا استثنائيًا في ظل ظروف صعبة ، فإن الاستفادة من مزايا تكنولوجيا المبادل الحراري اللوحي الملحوم هو المفتاح لتعزيز الكفاءة والموثوقية.ندعوك لاستكشاف المواصفات التفصيلية للمبادل الحراري الصفيحة الملحومة HT-Bloc و TP Welded Plate Heat Exchanger و Wide Gap Welded Plate Heat Exchanger ، أو الاتصال بخبراء الهندسة الحرارية لدينا اليوم للحصول على استشارة حول كيفية تحسين هذه الحلول لعملياتك المحددة.
