لماذا المبادلات الحرارية الصفيحة ضرورية لأنظمة الطاقة البحرية

المبادلات الحرارية الصفيحة هي مكونات أساسية في أنظمة الطاقة البحرية ، وتقدم حلولًا متقدمة للتحديات الفريدة للبيئات البحرية.على سبيل المثال ، فإنها تساعد على الحفاظ على درجات الحرارة المثلى بفعالية لمنع تكوين الهيدرات وسدادات خطوط الأنابيب.

تصاميم متخصصة مثلملحومة لوحة المبادل الحراري والمطبوعة الدائرة المبادل الحراري الاستفادة من مواد قوية لمقاومة التآكل والتحمل في الظروف الصعبة الموجودة في الخارج.البناء المدمج والمعيارية لهذه الأنواع من المبادلات الحرارية اللوحية يجعلها مثالية للمنصات التي تكون فيها المساحة في قسط.

تحديات البيئات الخارجية

محدودية المساحة وقيود الوزن

منصات الطاقة البحرية تعمل في ظل قيود صارمة على المساحة والوزن.يجب أن تتناسب كل قطعة من المعدات مع بصمة مدمجة وتساهم بأقل قدر من الوزن في الهيكل العام.تنبع هذه القيود من الحاجة إلى خفض تكاليف بناء المنصات وتمكين استخدام منصات أصغر وأكثر اقتصاداً ، خاصة في المياه العميقة أو الحقول الهامشية.وتشمل العوامل الرئيسية:

• خفض وزن الحفارة يقلل بشكل مباشر من وزن المنصة ، مع كل رطل يتم توفيره على الحفارة يترجم إلى ثلاثة إلى خمسة أرطال أقل على المنصة.

• تطورت المعدات مثل الصاري والرافعات لتصبح أخف وزنا وأكثر إحكاما ، وتتناسب مع مساحة سطح السفينة المحدودة وسعة الرافعة.

تحل المكونات الوحدوية الآن محل الأنظمة التقليدية الأكثر ضخامة ، مما يسمح بتسهيل التركيب والنقل.

تم تصميم معدات نظام الطين ، بما في ذلك المضخات والخزانات ، لزيادة الكفاءة إلى أقصى حد مع احتلال مساحة أقل.

هذه الابتكارات تدفع الطلب علىالمبادلات الحرارية للنفط والغاز التي توفر أداء عاليا دون إضافة السائبة أو الوزن غير الضروري.

الظروف البحرية التآكلية

تعرض البيئات البحرية المعدات لمجموعة من العوامل العدوانية التي تسرع من التآكل.ويلخص الجدول التالي كيف تساهم الظروف البحرية في التآكل في النظم البحرية:

وتتطلب هذه العوامل استخدام المواد المتقدمة واستراتيجيات الحماية في جميعالمبادل الحراري في الخارج تصاميم.

متطلبات الكفاءة العالية

تتطلب أنظمة الطاقة البحرية المبادلات الحرارية لزيت الوقود التي تلبي معايير الكفاءة الصارمة.يتوقع المشغلون فعالية نقل الحرارة بين 80٪ و 95٪ ، مع تصاميم اللوحات المتقدمة التي تقلل من التلوث ودعم فترات الخدمة الطويلة.المبادلات الحرارية الحديثة، مثل تلك التي تتميزتقنيات العين الذكية، تحسين توزيع التدفق والملاءمة الحرارية.تساعد هذه الابتكارات على خفض استهلاك الطاقة ، وتقليل احتياجات الصيانة ، وضمان الامتثال لقوانين الصناعة مثل ASME و API و TEMA.من خلال تلبية معايير الكفاءة العالية هذه ، تحقق المنصات البحرية أداءً موثوقًا به وتوفير تكاليف التشغيل.

قضايا الصيانة وإمكانية الوصول

تواجه منصات الطاقة البحرية تحديات فريدة من نوعها في مجال الصيانة وإمكانية الوصول.الظروف البحرية القاسية والمساحة المحدودة ولوائح السلامة تجعل الصيانة الروتينية صعبة.يجب أن تعمل المعدات بشكل موثوق مع الحد الأدنى من التدخل ، حيث يمكن أن يؤدي التوقف غير المخطط له إلى خسائر مالية كبيرة.

الغاز المبادلات الحرارية لوحة تقدم العديد من المزايا في هذا السياق:

· بناء وحدات: المهندسين تصميم لوحة المبادلات الحرارية مع مكونات وحدات.هذا يسمح للفنيين بتفكيك الوحدات وفحصها وتنظيفها بسرعة.يمكنهم استبدال لوحات فردية دون إزالة النظام بأكمله.

· البصمة المدمجة: التصميم المدمج يتيح سهولة الوصول في المساحات الضيقة.يمكن لأطقم الصيانة الوصول إلى الوحدات وخدمتها دون تفكيك واسع النطاق للمعدات المحيطة.

· التنظيف المبسط: المبادلات الحرارية الصفائح تدعم إجراءات التنظيف المباشرة.يمكن للمشغلين استخدام أنظمة التنظيف في المكان (CIP) أو طرق التنظيف اليدوي.هذا يقلل من الوقت والعمالة اللازمة للصيانة.

· تقليل وقت التوقف: الوصول السريع وسهولة الصيانة تقلل من انقطاعات التشغيل.تستفيد المنصات البحرية من توافر المعدات العالية وتحسين الإنتاجية.

نصيحة: يساعد التفتيش والتنظيف المنتظمين للمبادلات الحرارية الصفيحة على الحفاظ على الأداء الأمثل وتمديد عمر المعدات.

يسلط الجدول التالي الضوء على ميزات الصيانة الرئيسية للمبادلات الحرارية الصفيحة مقارنة بالمبادلات الحرارية التقليدية:

يقدر الفنيون العاملون في الخارج إمكانية الوصول إلى وتصميم سهل الاستخدام منphes البحرية.تضمن هذه الميزات أن تظل مهام الصيانة قابلة للإدارة ، حتى في البيئات البحرية الصعبة.ونتيجة لذلك ، يواجه المشغلون البحريون انقطاعات أقل ويحافظون على إنتاج طاقة متسق.

المزايا الرئيسية لوحةالنوعالمبادلات الحرارية

تصميم مضغوط وخفيف الوزن

تتطلب منصات الطاقة البحرية المعدات التي تناسب المساحات الضيقة وتضيف الحد الأدنى من الوزن.تلبي المبادلات الحرارية الصفيحة هذه المتطلبات من خلال تراكمها المبتكر للألواح الرقيقة والمموجة.يقلل هذا التصميم من البصمة الإجمالية مقارنة بمبادلات القذيفة والأنبوب التقليدية ، حتى عندما يوفر كلاهما نفس المساحة السطحية لنقل الحرارة.

على سبيل المثال، أ. فاصل متكامل المدمجة يمكن أن يزن نظام المبادل الحراري والمبادل الحراري أقل بكثير من النسخة التقليدية للقذيفة والأنبوب.في بعض دورات التغليف البخاري البحري ، حقق المهندسون تخفيضات في الوزن بنسبة 38٪ إلى 52٪ من خلال تحسين التصميم واستخدام المواد المتقدمة.

كفاءة نقل الحرارة متفوقة

توفر المبادلات الحرارية الصفيحة أداءً حراريًا متميزًا ، وهو أمر ضروري لأنظمة الطاقة البحرية.تخلق الألواح المموجة اضطرابات مع مرور السوائل ، مما يزيد من معدل نقل الحرارة.يسمح هذا التصميم بنهج درجة الحرارة الأوثق بين السوائل ، مما يعظيم استرداد الطاقة وتقليل الخسائر.

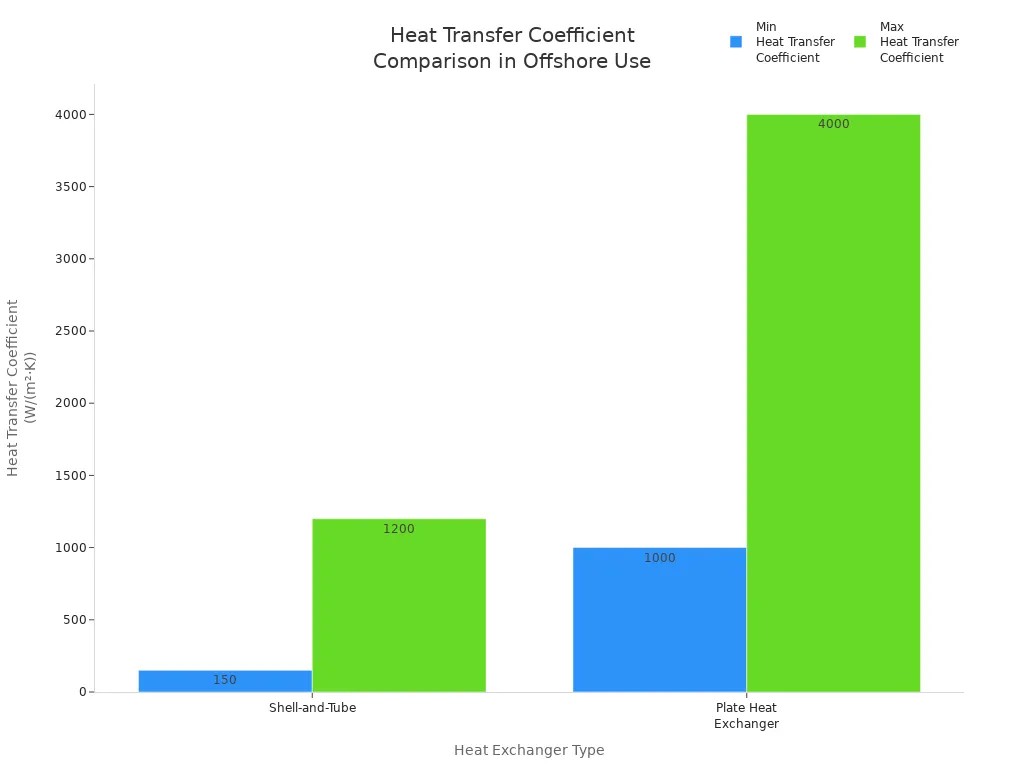

يقارن الجدول التالي معامل نقل الحرارة لأنواع مختلفة من المبادلات الحرارية الشائعة الاستخدام في الخارج:

يمكن للمبادلات الحرارية الصفيحة تحقيق معامل نقل الحرارة تصل إلى خمس مرات أعلى من تصاميم القذيفة والأنبوب.تظهر الأبحاث أيضًا أن استخدام سوائل العمل المتقدمة ، مثل السوائل النانوية ، يمكن أن يعزز الكفاءة بأكثر من 36٪.تمكن هذه الميزات المشغليين البحريين من تلبية أهداف الكفاءة الصارمة ، والحد من استهلاك الطاقة ، والحفاظ على أداء موثوق به في البيئات البحرية المتطلبة.

مرونة المواد لمقاومة التآكل

تقوم الشركات المصنعة بتصميم المبادلات الحرارية الصفائحية بمجموعة واسعة من المواد لتتناسب مع متطلبات العملية المحددة والتهديدات البيئية.وتشمل الخيارات الأكثر شيوعا ما يلي:

· الفولاذ المقاوم للصدأ: توفر درجات مثل 316L و 254SMO مقاومة ممتازة للتآكل الناجم عن الكلوريد.الفولاذ المقاوم للصدأ يناسب معظم تطبيقات مياه البحر وسوائل العمليات.

· تيتانيوم: التيتانيوم يقاوم تآكل مياه البحر العدوانية والبيولوجية.لا يزال مستقرا حتى في البيئات عالية الملوحة، مما يجعله مثالي لتحلية المياه وأنظمة التبريد البحرية.

· سبيكات النيكلسبائك مثل Hastelloy و Inconel تحمل كل من الهجوم الكيميائي ودرجات الحرارة العالية.هذه المواد تخدم بشكل جيد في المعالجة الكيميائية البحرية ومعالجة الغاز.

· دوبلكس وسوبر دوبلكس الفولاذ المقاوم للصدأ: هذه السبائك المتقدمة تجمع بين قوة عالية مع مقاومة التآكل المتميزة.أنها تؤدي بشكل موثوق في المياه العميقة وبيئات الضغط العالي.

ويلخص الجدول التالي مقاومة التآكل لمواد اللوحات الشائعة المستخدمة في البحر:

لوحة المبادل الحراري مقابل أنواع المبادل الحراري الأخرى

لوحة المبادل الحراري مقابل شل وأنبوب المبادل الحراري

أنظمة الطاقة البحرية غالبا ما تقارن صغيرالمبادلات الحرارية لوحة مع تصاميم القذيفة والأنابيب.والاختلافات في الأداء والعملية كبيرة.توفر المبادلات الحرارية الصفيحة كفاءة نقل حرارة أعلى تصل إلى خمس مرات.

المبادل الحراري لوحة مقابل المبادل الحراري المبرد بالهواء

تستخدم المبادلات الحرارية المبردة بالهواء الهواء المحيط وأنابيب زعانفة للتبريد.هذه الوحدات تناسب البيئات الجافة حيث المياه نادرة.ومع ذلك ، فإنها تتطلب بصمة أكبر وتوفر كفاءة نقل حرارة أقل مقارنة بالمبادلات الحرارية الصفيحة.تستخدم المبادلات الحرارية الصفيحة من SHPHE نقل السوائل إلى السوائل ، مما يسمح بمزيد من الكفاءة والضغوط.تصميمها المعياري يدعم سهولة التنظيف والصيانة.تستفيد المنصات البحرية من القدرة على التعامل مع الضغوط العالية والسوائل المسببة للتآكل ، والتي لا يمكن للوحدات المبردة بالهواء مطابقتها.

Summary:لماذا المبادلات الحرارية الصفيحة هي المفضلةفيفي الخارج المشاريع

تبرز المبادلات الحرارية الصفيحة في التطبيقات البحرية لعدة أسباب:

• التصميم المدمج يناسب مساحة محدودة على المنصات.

• الكفاءة الحرارية العالية تدعم توفير الطاقة.

• المواد المقاومة للتآكل مثل الفولاذ المقاوم للصدأ والتيتانيوم تضمن المتانة.

• يسمح البناء الموحد للتفتيش السريع والتنظيف.

· خيارات ملحومة منع التسربات في الظروف البحرية القاسية.

• أنها تلبي معايير صارمة للصناعة للسلامة والموثوقية.

تطبيقات العالم الحقيقي للمبادلات الحرارية الصفيحة في الطاقة البحرية

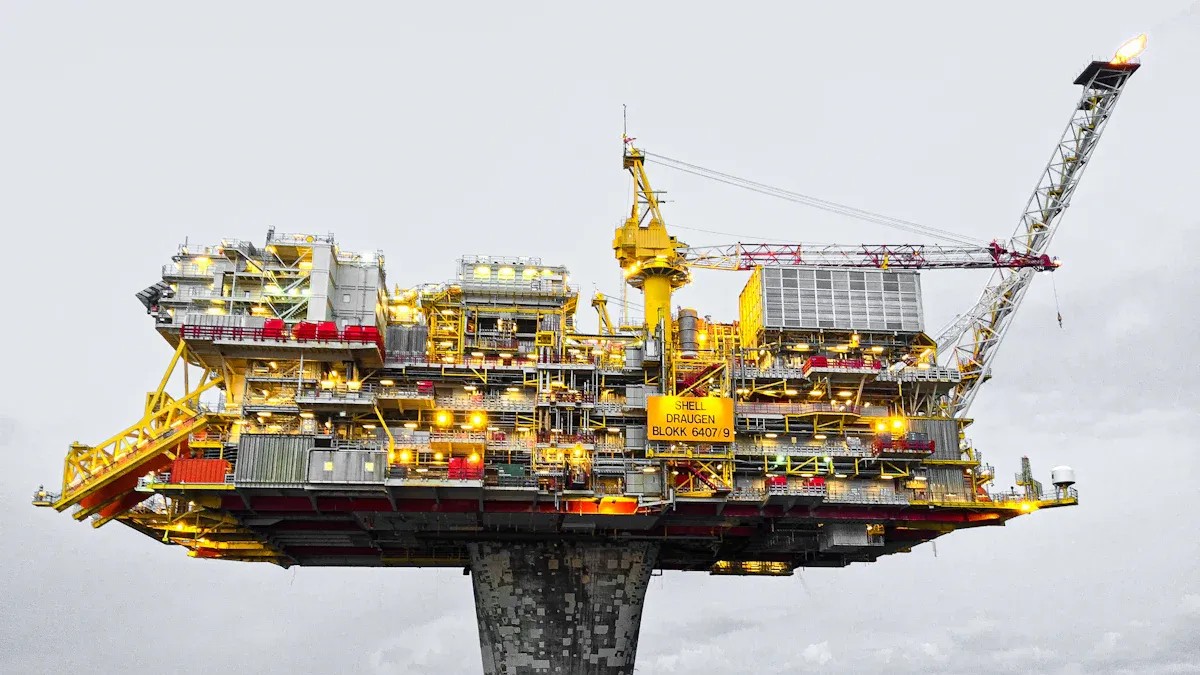

النفط والغاز منصات الإنتاج

تعتمد منصات إنتاج النفط والغاز على الإدارة الحرارية المتقدمة لضمان عمليات آمنة وفعالة.توفر المبادلات الحرارية الصفيحة حلاً مدمجاً وفعالاً لهذه المنصات ، حيث تكون المساحة والوزن في قسط متميز.تصميمها ، الذي يضم لوحات رقيقة متعددة ، يوفر كفاءة حرارية ممتازة.يستخدمها المشغلون لتبريد المحرك وتبريد الزيت وأنظمة HVAC.تلعب هذه المبادلات أيضًا دورًا رئيسيًا في استقرار النفط الخام ، والتسخين المسبق للنفط الخام لتحلية المياه ، وتبريد النفط الخام المحلية قبل التخزين.إنها تتعامل مع المياه المنتجة ذات الملوحة العالية وتدعم جفاف الغاز الطبيعي ، مما يمنع تكوين الهيدرات والتآكل.ضغطها وموثوقيتها وسهولة الصيانة تجعلها مثالية للظروف الصعبة للبيئات البحرية.

• الاستخدامات الشائعة على المنصات البحرية:

o استقرار النفط الخام وتحلية المياه

o المياه المنتجة تبريد

جفاف الغاز الطبيعي

o قطارات تحلية الغاز والضغط

في الخارجمعالجة الغاز الطبيعي وأنظمة FSRU

تتطلب معالجة الغاز الطبيعي البحري ووحدات إعادة الغاز التخزينية العائمة (FSRUs) معدات يمكنها تحمل الضغوط العالية والظروف الديناميكية.المبادلات الحرارية الدائرة المطبوعة (PCHE)، وهو نوع من المبادل الحراري لوحة ، يقلل من الحجم والوزن بنسبة تصل إلى 85 ٪ مقارنة بالتصاميم التقليدية.هذا الاكتظاظ يؤدي إلى وفورات كبيرة في التكاليف في البناء والصيانة.تتعامل PCHEs مع ضغوط تصل إلى 1250 بار ودرجات حرارة من -196 درجة مئوية إلى 800 درجة مئوية ، مما يجعلها مناسبة لإعادة تغاز الغاز الطبيعي المسال وتبريد الغاز الطبيعي.يضمن بناءها القوي وتصميم قناة التدفق المتقدم تشغيلًا موثوقًا به وعالي الكفاءة حتى في ظل ضغوط الانحدار ودرجة الحرارة الشائعة في الخارج.

ملاحظة : تحافظ وحدات وقنوات التدفق المثلى لـ PCHEs على كفاءة وموثوقية عالية ، مما يدعم التشغيل الآمن والمستمر في البيئات البحرية القاسية.

عمليات تحلية مياه البحر

غالبًا ما تتطلب المنصات البحرية المياه العذبة للعمليات وطاقمها.تلعب المبادلات الحرارية الصفيحة دورًا حيويًا في عمليات تحلية مياه البحر مثل Multi-Stage Flash (MSF) و Multi-Effect (ME) و Vapor Compression (VC).يضمن بناءها المقاوم للتآكل ، الذي غالباً ما يستخدم التيتانيوم أو الفولاذ المقاوم للصدأ ، المتانة في ظروف مياه البحر القاسية.تتيح هذه المبادلات نقل الحرارة بكفاءة ، وتحسين كفاءة استخدام الطاقة ، وتقليل احتياجات الصيانة.ويبرز الجدول أدناه أهميتها في تحلية المياه البحرية:

محرك السفن البحرية وأنظمة التكييف والتهوية

تعمل السفن البحرية في بيئات صعبة حيث يعتبر التحكم في درجة الحرارة أمرًا بالغ الأهمية.يستخدم المهندسون المبادلات الحرارية الصفيحة لإدارة تبريد المحرك والحفاظ على الأداء الأمثل.تقوم هذه الأنظمة بنقل الحرارة بكفاءة من سائل تبريد المحرك إلى مياه البحر ، مما يمنع ارتفاع درجة الحرارة ويقلل من التآكل على المكونات الحيوية.يتناسب التصميم المدمج بسهولة مع غرف المحرك الضيقة ، مما يوفر مساحة قيمة على متن الطائرة.

بالإضافة إلى تبريد المحرك ، تدعم المبادلات الحرارية الألواح أنظمة HVAC البحرية.وهي تنظم تكييف الهواء والتدفئة لراحة الطاقم وحماية المعدات.يسمح البناء المعياري بالصيانة السريعة ، وهو أمر ضروري أثناء الرحلات الطويلة.يستفيد المشغلون من انخفاض وقت التوقف وتحسين الموثوقية.

البحريةEnvironmental Protection الصناعات الكيميائية

يجب أن تلبي المنصات والسفن البحرية معايير بيئية صارمة.تلعب المبادلات الحرارية الصفيحة دورًا رئيسيًا في أنظمة حماية البيئة.وهي تدعم وحدات معالجة المياه ، وفصل الزيت والماء ، واسترداد حرارة النفايات.وتساعد هذه التطبيقات على الحد من الانبعاثات وتقليل التأثير البيئي للعمليات البحرية.

في البحريالصناعة الكيماوية، ملحومة بالكامل مقبض السوائل التآكل خلال عمليات مثل إنتاج الكلور القلوي وتكرير الملح.تضمن موادها المقاومة للتآكل ، مثل التيتانيوم والفولاذ المقاوم للصدأ الخاص ، تشغيلًا آمنًا وفعالًا.يعاني المشغلون من انخفاض تكاليف الصيانة وتحسين سلامة العملية.

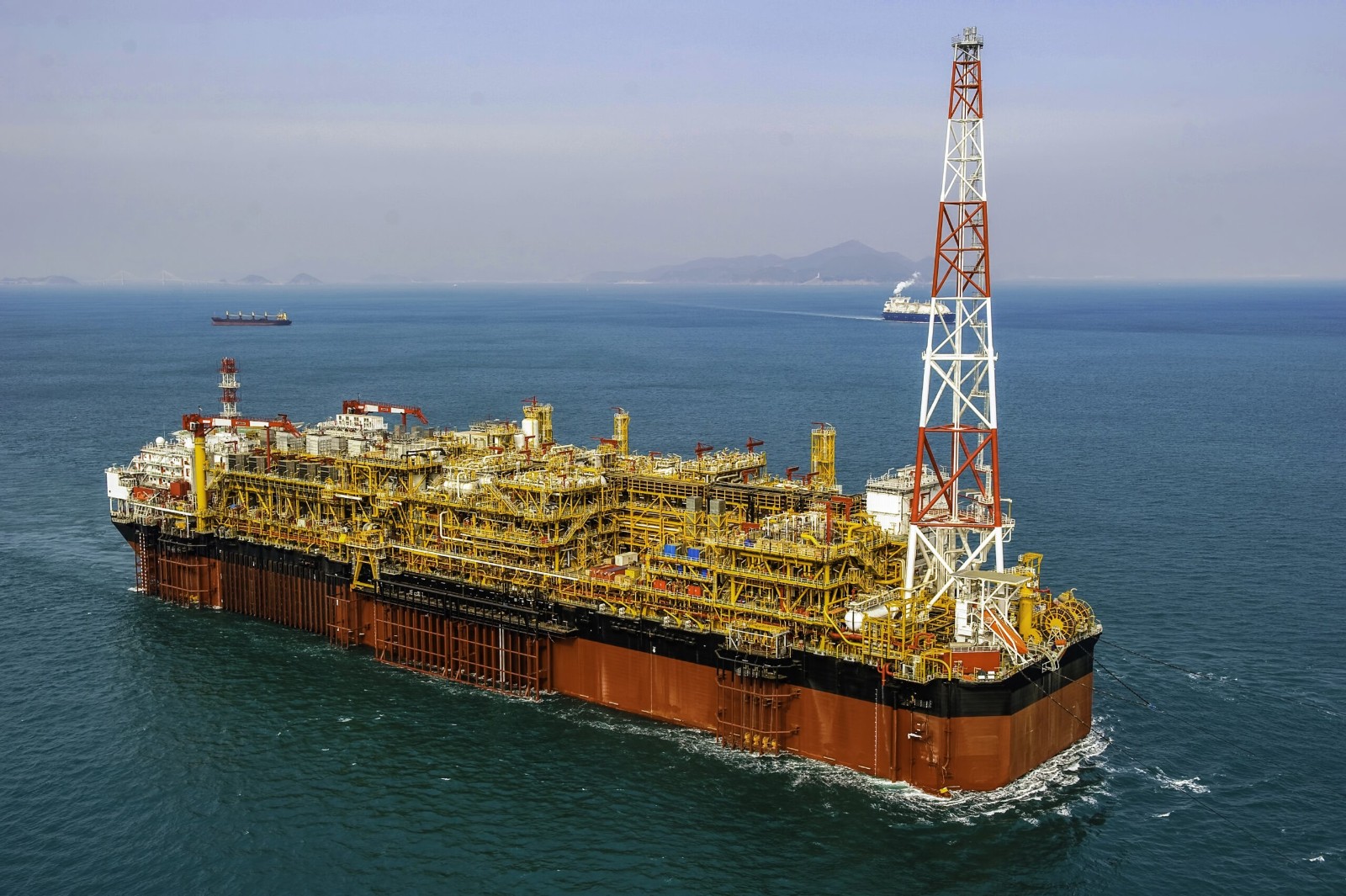

دراسة حالة: المبادلات الحرارية الصفيحة في وحدات تخزين وتفريغ الإنتاج العائم (FPSO)

تتطلب وحدات FPSO إدارة حرارية قوية لمعالجة الهيدروكربونات وتخزينها وتفريغها بأمان.المهندسين اختر كتلة المبادلات الحرارية لكفاءتها العالية وبصمتها المدمجة.تتعامل هذه الوحدات مع تبريد النفط الخام ومعالجة المياه المنتجة ومعالجة الغاز.يسمح التصميم المعياري بسهولة التوسع والتكيف مع احتياجات العملية المتغيرة.

تقرير المشغلين تحسين وقت التشغيل وخفض الصيانة مع المبادلات الحرارية لوحة على FPSOs.تضمن القدرة على تحمل الظروف البحرية القاسية الموثوقية على المدى الطويل.تدعم هذه التكنولوجيا الإنتاج الآمن والمستمر في بعض البيئات البحرية الأكثر تطلبًا في العالم.

FAQss

ما الذي يجعل المبادلات الحرارية الصفائح مناسبة للبيئات البحرية؟

تستخدم المبادلات الحرارية الصفيحة مواد مقاومة للتآكل وتصاميم مدمجة.تساعدهم هذه الميزات على تحمل الظروف البحرية القاسية وتتناسب مع المساحات المحدودة على المنصات البحرية.يقدر المشغلون موثوقيتهم وكفاءتهم في البيئات المتطلبة.

كم مرة يجب على الفنيين تنظيف المبادلات الحرارية الصفيحة في الخارج؟

يجب على الفنيين فحص وتنظيف المبادلات الحرارية الألواح بانتظام ، بناءً على ظروف العملية ومعدلات التلوث.يجدد العديد من المشغلين البحريين صيانة كل ثلاثة إلى ستة أشهر لضمان الأداء الأمثل ومنع وقت التوقف غير المتوقع.

ما هي المواد التي تعمل بشكل أفضل للمبادلات الحرارية الألواح في تطبيقات مياه البحر؟

توفر التيتانيوم والفولاذ المقاوم للصدأ عالي الجودة ، مثل 316L أو سوبر دوبلكس ، مقاومة ممتازة للتآكل.هذه المواد تمدد عمر المعدات وتقلل من احتياجات الصيانة في تبريد مياه البحر وتحلية المياه وأنظمة HVAC البحرية.

هل يمكن لمبادلات الحرارة الصفيحة التعامل مع العمليات البحرية عالية الضغط؟

نعم.المبادلات الحرارية الصفيحة، وخاصةملحومة وأنواع الدوائر المطبوعة ، وتقاوم الضغوط ودرجات الحرارة العالية.يختار المهندسون هذه النماذج لإعادة غاز الغاز الطبيعي المسال وضغط الغاز والتطبيقات البحرية الحرجة الأخرى.

ما هي الفوائد الرئيسية لاستخدام المبادلات الحرارية الصفائح على السفن البحرية؟

تعمل المبادلات الحرارية الصفيحة على توفير المساحة ، وتقليل الوزن ، وتوفير نقل حراري فعال.أنها تدعم تبريد المحرك ، HVAC ، والأنظمة البيئية.يسمح تصميمها المعياري بالصيانة السريعة ، مما يساعد على الحفاظ على موثوقية السفينة وراحة الطاقم.
