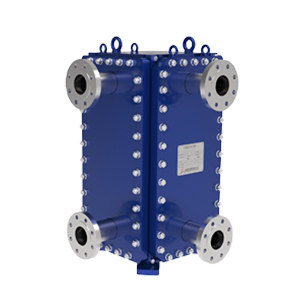

HT-Bloc ملحومة لوحة المبادل الحراري
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-

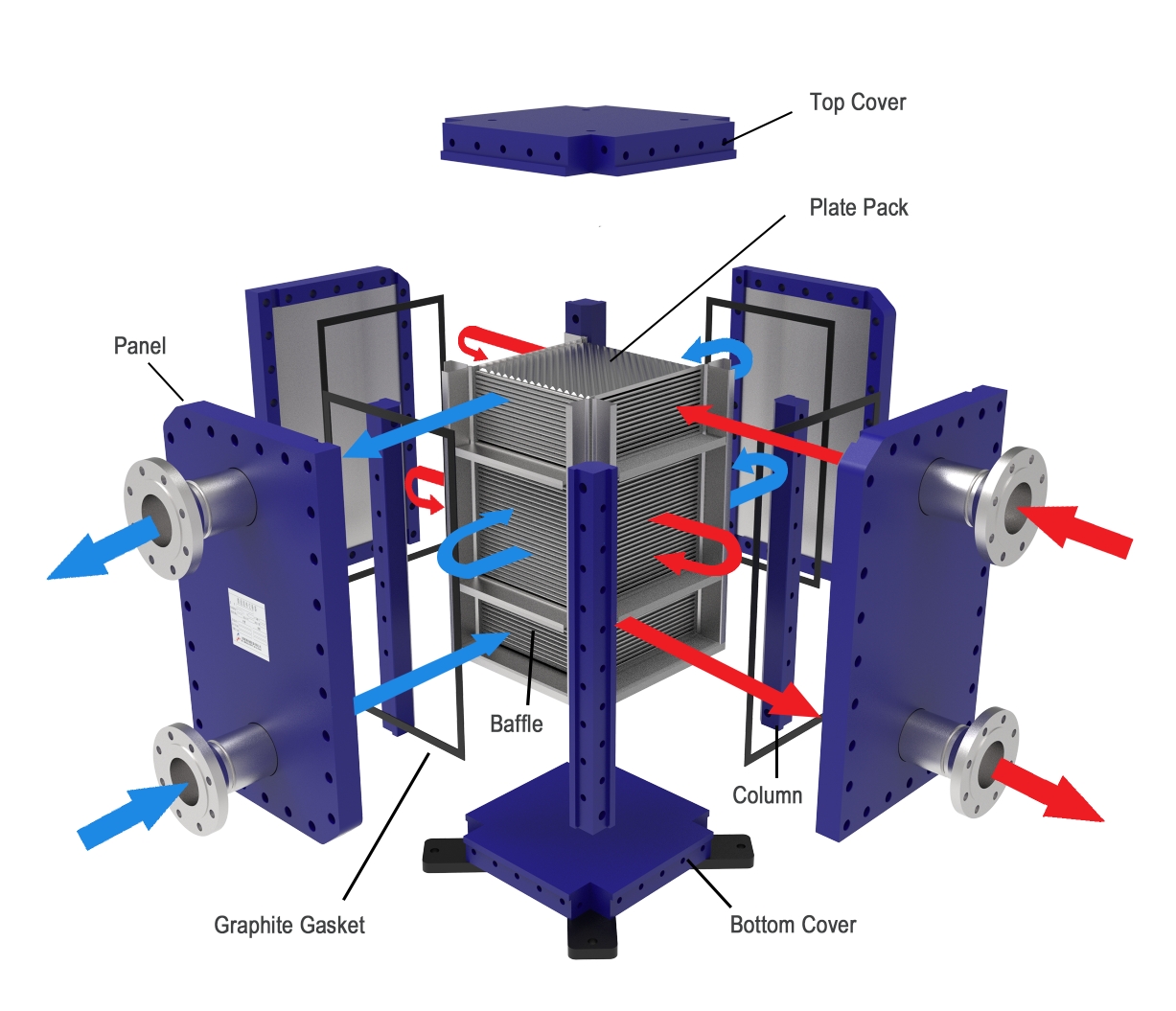

ما هو المبادل الحراري HT بلوك الملحومة؟
المبادل الحراري الملحومة الصفيحة HT-Bloc هو نوع من المبادل الحراري الصفيح المصمم لنقل حراري فعال بين اثنين من السوائل.على عكس المبادلات الحرارية التقليدية ، يتكون HT-Bloc الملحومة PH من حزمة لوحة وإطار.يجمع المبادل الحراري الكتلة الملحومة بين كفاءة نقل الحرارة العالية للمبادلات الحرارية الصفيحة ومقاومة الضغط العالي ودرجة الحرارة للمبادلات الحرارية القذيفة والأنبوبية. -

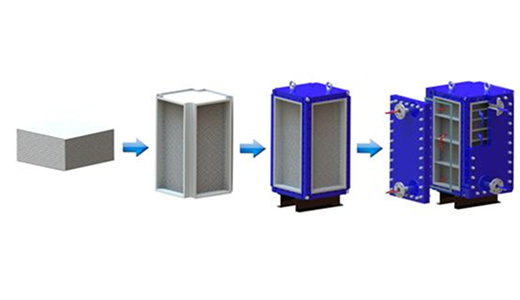

كيفية تجميع HT-Bloc ملحومة لوحة المبادل الحراري؟
يتم تشكيل حزمة اللوحة عن طريق لحام عدد معين من الألواح ، ثم يتم تثبيتها في إطار ، والذي يتم تكوينه من قبل أربعة عوارض زاوية وألواح أعلى وسفلية وأربعة أغطية جانبية.كاملة يستخدم المبادل الحراري اللوحي الملحوم مكونات قابلة للتبديل ووحدات موحدة ، مما يسمح بسهولة التخصيص وقابلية التوسع.تضمن هذه الوحدات إمكانية تصميم المبادلات الحرارية Compabloc لتلبية متطلبات صناعية محددة ، مما يعزز الأداء والموثوقية.
ميزة المنتجات
-

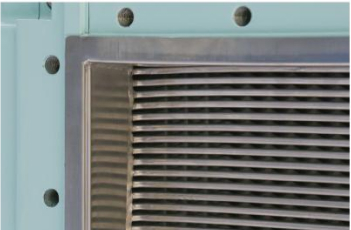

ملحومة بالكامل
يتيح البناء الخالي من الطوقا التشغيل القوي في بيئات الضغط العالي ودرجة الحرارة العالية ، مما يضمن أداءً مقاومًا للتسرب للتطبيقات الحرجة.سهلة للتنظيف
إنها ميزة مع قنوات نقل الحرارة التي يمكن الوصول إليها ، مما يسمح بالإزالة الفعالة للرواسب والحجم من خلال طرق مختلفة مثل التنظيف الميكانيكي أو التنظيف الكيميائي أو التنظيف بالموجات فوق الصوتية. -

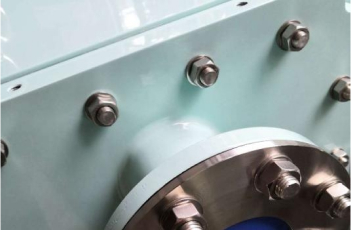

قابل لفتح
تم تصميم الاتصال المسمارب لتسهيل الوصول السهل والتنوع من خلال تمكين جميع الجوانب الأربعة من أن تكون قابلة لفتح.تسمح هذه الميزة بمزيد من المرونة والراحة أثناء عمليات التركيب والصيانة والتفتيش.البصمة الصغيرة
مصممة لاحتلال الحد الأدنى من المساحة دون المساس بالقدرة ، والحد بشكل كبير من البصمة مقارنة بالمبادل الحراري التقليدي للقذيفة والأنبوب. -

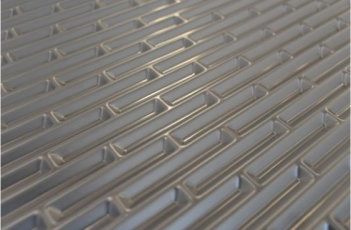

عالية الكفاءة
ته دف ال ابت كار ات في هند سة الل وح ات ود ين ام يك يات الت د فق إلى زي ادة الك فاء ة الح رار ية مع الح د من است ه لاك الط اقة ، بما ي تما شى مع أه داف الح فا ظ على الط اقة العالم ية .مت ان ة
بني ت من مواد عال ية ال جود ة و با ستخدام تق ني ات لح ام دقيقة ، بني ت ل تح مل ظ روف الت ش غ يل الق اس ية وض مان الم وث وق ية على الم دى الط ويل .
مع اي ير الم نت ج
| الم علم ة الب ند | الم علم ة |
|---|---|
| المن طقة | 6.6 ~ 870㎡ |
| سمك اللوحة | 0.8- 2mm |
| درجة الحرارة التصميم | -40 ~ 400 °C |
| تصميم الضغط | -0.1 ~ 4.0Mpa |
| مواد لوحة | 304 ، 304L ، 316L ، 254SMO ، C-276 ، التيتانيوم |
كيفية التصميم والتصنيع
HT-Bloc ملحومة لوحة المبادل الحراري
تصميم وحدات
- وحدات موحدة: تتكون وحداتنا الملحومة بالكامل من وحدات قابلة للتبديل يمكن إضافتها أو إزالتها بسهولة بناءً على المتطلبات الحرارية.
- القابلية للتطوير: تسمح الطبيعة النموذجية بحلول قابلة للتطوير ، وتستوعب القدرات المختلفة دون إعادة تصميم كبيرة.
اختيار المواد
- الفولاذ المقاوم للصدأ: يوفر مقاومة ممتازة للتآكل والمتانة ، مناسبة لمجموعة واسعة من التطبيقات.
- التيتانيوم: مثالي للبيئات عالية التآكل بسبب الكلوريد ، مما يوفر قوة متفوقة وطول العمر.
- Hastelloy: يستخدم في ظروف تآكل للغاية ، بما في ذلك البيئات الحمضية ، والوسائط الغنية بالكلوريد ، ودرجات الحرارة العالية.
التصميم الحراري
- كفاءة نقل الحرارة: تصميم اللوحة الأمثل والمسافة لزيادة المساحة السطحية وتعزيز معدلات نقل الحرارة.
- ترتيب التدفق: تم تكوينه للتدفق عبر متعدد الممرات لتحسين الكفاءة الحرارية.
- إدارة انخفاض الضغط: مصممة لتقليل انخفاضات الضغط ، وضمان تدفق السوائل الفعال والحد من استهلاك الطاقة.
تقنيات اللحام والتجميع
- لحام الدقة: يضمن اتصالات سلسة بين الوحدات ، ومنع التسرب والحفاظ على السلامة الهيكلية.
- التجميع الآلي: يستخدم تقنيات التصنيع المتقدمة لجودة ثابتة وإنتاج سريع.
تطبيقات HT-Bloc ملحومة PHE
باعتبارها ابتكارًا تحويليًا في الحلول الحرارية الصناعية ، يعيد المبادل الحراري الصفائح الملحومة HT-Bloc تعريف تحسين النظام من خلال بنيته المعمارية الموحدة الحاصلة على براءة اختراع وقابلية التكيف متعددة العمليات.يدرس هذا التحليل الفني المتعمق المبادئ الهندسية وراء تكوينها المدمج لللوحة والقذيفة.تمتد التطبيقات الصناعية الحالية على صناعات مختلفة بسبب كفاءتها وتنوعها:
-
"العين الذكية" - خبير Guardian ذكي للمبادلات الحراريةفي الإنتاج الصناعي ، يرتبط التشغيل المستقر للمبادلات الحرارية بشكل مباشر بكفاءة الإنتاج وأمن الطاقة.بصفتها الشركة الرائدة في مجال تصنيع المبادلات الحرارية على مستوى العالم ، كانت Shanghai Plate Heat Exchanger رائدة في نظام المراقبة الرقمية "العين الذكية".ويوفر هذا النظام، الذي يركز على الذكاء الاصطناعي والحوسبة الحافة والتقنيات التوأم الرقمي، للعملاء العالميين حلول التشغيل والصيانة الذكية لدورة الحياة الكاملة، مما يضمن أن كل مبادل حراري يحافظ على حيوية دائمة. -
حلول التبادل الحراري لصناعة الطاقةتعتبر صناعة الطاقة ضرورية للحياة الحديثة ، وتقود النمو الاقتصادي والاستدامة من خلال التقدم في الطاقة المتجددة والشبكات الذكية وتخزين الطاقة.وهو يلعب دوراً حاسماً في الحد من انبعاثات الكربون وضمان الحصول على الطاقة الموثوقة.المبادلات الحرارية الصفائحية حيوية في هذا القطاع ، وتعزيز كفاءة الطاقة من خلال تحسين نقل الحرارة في محطات توليد الطاقة.يقلل تصميمها المدمج وكفاءتها العالية من استهلاك الطاقة وتكاليف التشغيل ، مما يدعم الإدارة الحرارية المستدامة.معًا ، تعتبر صناعة الطاقة والمبادلات الحرارية الصفيحية أساسية لتطوير حلول الطاقة العالمية وتحقيق مستقبل أكثر اخضرارا. -
حلول التبادل الحراري للصناعة الخارجيةالهندسة وحدات البحرية هو مشروع تقني للغاية وشامل ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة والدعم الكامل لما بعد البيع.تم تصميم هذه الحلول لتلبية المتطلبات الفريدة للبيئات البحرية والسفن. -
HT-Bloc ملحومة لوحة المبادل الحراري لصناعة المعادنيستخدم هذا المبادل الحراري على نطاق واسع في المعادن مثل إنتاج الألومينا والتعدين للتعامل مع السوائل الصعبة مثل الملاط وتعليق الخام.يضمن تصميمه القوي نقل الحرارة بكفاءة ، ويمنع الانسداد ، ويسهل التنظيف ، مما يجعله حلاً لا غنى عنه للتطبيقات الصناعية المتطلبة.
