المنتجات

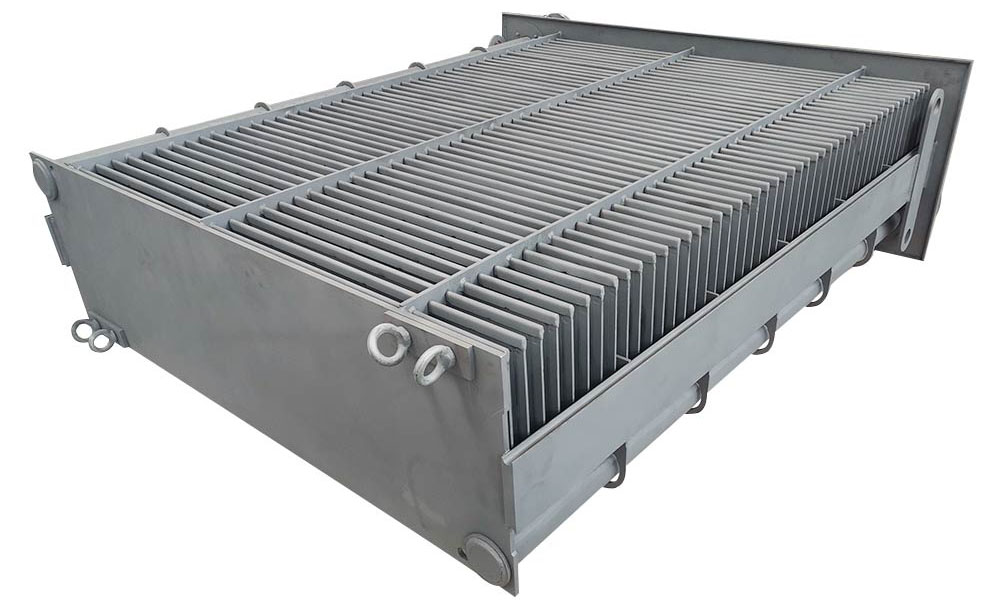

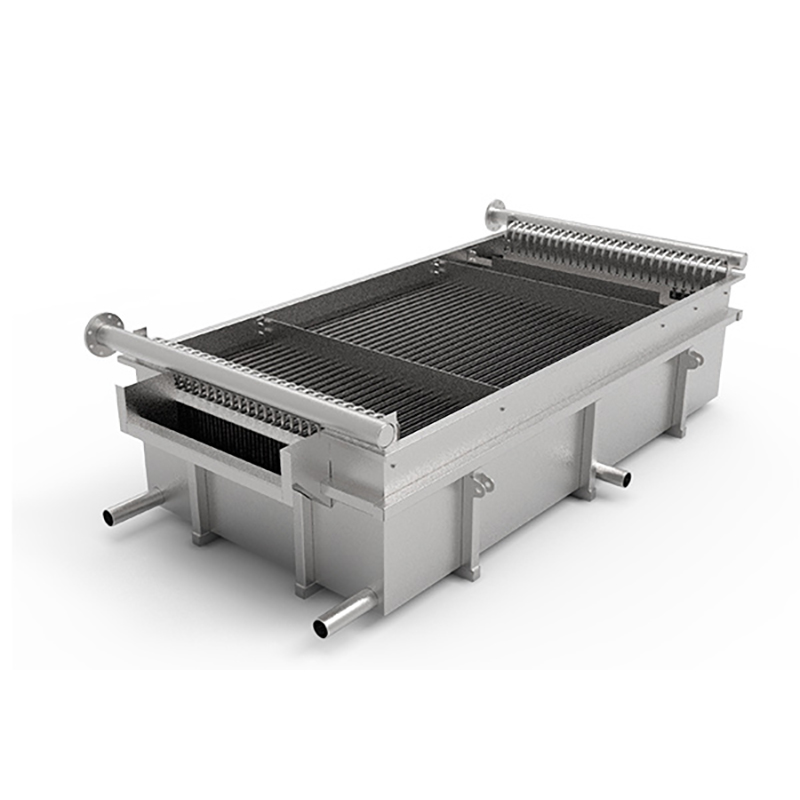

لوحة الوسادة
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-
مبدأ لوحة الوسادة
يكمن المبدأ الأساسي لوحة الوسادة في هيكل التجويف الداخلي.يتم تشكيل اللوحة عن طريق اللحام أو الختم لإنشاء تجاويف مغلقة ، والتي يمكن ملؤها بالسوائل (مثل الماء أو الزيت أو الغاز) لتسهيل التبادل الحراري الفعال.يعزز هيكل التجويف أيضًا القوة الميكانيكية لللوحة ، مما يسمح لها بتحمل الضغوط والأحمال العالية.أثناء التشغيل ، يتدفق السائل عبر التجاويف ، ويتبادل الحرارة مع البيئة الخارجية من خلال سطح اللوحة ، مما يتيح وظائف التبريد أو التسخين أو العزل. -
تستخدم على نطاق واسع في التطبيقات الصناعية الحديثة
وقد برزت لوحة الوسادة، مع تصميمها المبتكر ومزاياها متعددة الأوجه، كحجر الزاوية في التطبيقات الصناعية الحديثة، وأحدثت ثورة في الصناعات التي تتطلب تبادل حراري فعال، والسلامة الهيكلية، والحلول خفيفة الوزن.لا يعزز هيكله الفريد القائم على التجويف الأداء الحراري فحسب ، بل يوفر أيضًا قوة ميكانيكية استثنائية ، مما يجعله مادة متعددة الاستخدامات ولا غنى عنها عبر قطاعات متنوعة.
ميزة المنتجات
-
الكفاءة الحرارية العالية
المساحة السطحية الكبيرة وهيكل التجويف الداخلي تعزز نقل الحرارة ، مما يجعلها مثالية للتطبيقات التي تتطلب تبريد أو تسخين فعالين.تصميم خفيفة الوزن
يقلل هيكل التجويف من استخدام المواد مع الحفاظ على القوة ، مما يؤدي إلى حل خفيف الوزن ولكنه دائم. -
القوة الميكانيكية
يوفر التصميم مقاومة ممتازة للضغط والتشوه ، مما يضمن الموثوقية في البيئات المتطلبة.التنوع
مناسبة لمختلف السوائل (السوائل والغازات) وظروف التشغيل، مما يجعلها قابلة للتكيف مع التطبيقات الصناعية المتنوعة. -
خصائص صحية
الأسطح السلسة وسهولة التنظيف تجعلها مثالية لصناعات مثل الأغذية والمستحضرات الصيدلانية ، حيث النظافة أمر بالغ الأهمية.فعالية التكلفة
انخفاض استهلاك المواد وتحسين الكفاءة انخفاض تكاليف التشغيل والتصنيع، وتقديم فوائد اقتصادية طويلة الأجل.
معايير المنتج
| المعلمة البند | المعلمة |
|---|---|
| ماكس .مساحة كل لوحة | 24 متر مربع |
| سمك اللوحة | 0.8- 4 مم |
| درجة الحرارة التصميم | -20 ~ 300 °C |
| ماكس .تصميم الضغط | 63 بار |
| مواد لوحة | 304، 316L، 2205، 904L، ST13، C-276، التيتانيوم الخ، |
كيفية التصميم والتصنيع
لوحة وسادة
تحديد المتطلبات
- الغرض: تحديد التطبيق (مثل ،المبادلات الحرارية، الدبابات، أو المكونات الهيكلية).
- الأبعاد: حدد الطول والعرض والسمك استنادا إلى الاستخدام المقصود.
- معايير الأداء: حدد معايير مثل تحمل الضغط والكفاءة الحرارية والقدرة على تحمل الحمل.
التصميم الهيكلي
- الشكل والنمط: تصميم الهيكل الشبيه بالوسادة مع المناطق المرتفعة والراوحة لتعزيز القوة وكفاءة نقل الحرارة.
- القنوات الداخلية: تخطيط مسارات التدفق الداخلي للسوائل أو الغازات ، وضمان التوزيع الموحد والحد الأدنى من انخفاض الضغط.
اختيار المواد
- مواد الأساس: اختر مواد مثل الفولاذ المقاوم للصدأ أو الألمنيوم أو الفولاذ الكربوني ، مع الأخذ في الاعتبار عوامل مثل مقاومة التآكل والقوة والموصلية الحرارية.
- الانتهاء من السطح: اتخاذ قرار بشأن المعالجات السطحية (مثل،مصقولة، فرشي، أو مغلفة) استنادا إلى بيئة التطبيق.
لحام وتجميع
- لحام التماس: لحام حواف لوحة الوسادة لضمان السلامة الهيكلية والأداء المقاوم للتسرب.
- الجمعية: دمج لوحة الوسادة في أنظمة أكبر (مثل ،المبادلات الحرارية أو الدبابات) باستخدام تقنيات اللحام أو الترباس.
تطبيقات لوحة الوسادة
وقد جعلت التصميم المبتكر لوحة وسادة، جنبا إلى جنب مع مزاياها العديدة، استخدامه في التطبيقات الصناعية الحديثة.
-
حلول التبادل الحراري لصناعة حماية البيئةتركز صناعة حماية البيئة على الحد من التلوث ، والحفاظ على الموارد ، وتعزيز التنمية المستدامة.وتكمن أهميتها في معالجة تغير المناخ، وحماية النظم الإيكولوجية، وضمان الصحة العامة.والهدف الأساسي هو تحقيق "صفر الانبعاثات" من خلال تقليل النفايات والانتقال إلى الطاقة المتجددة.ويتحقق ذلك من خلال التكنولوجيات المتقدمة، وإعادة تدوير النفايات، والنظم الموفرة للطاقة.تلعب المبادلات الحرارية الصفيحة (PHEs) دورًا حاسمًا من خلال تعزيز كفاءة الطاقة في العمليات الصناعية ، والحد من استهلاك الطاقة ، وتمكين استرداد الحرارة.يدعم تصميمها المدمج وكفاءة نقل الحرارة العالية الممارسات المستدامة ، مما يجعلها أساسية في تحقيق أهداف الحد من الانبعاثات وتعزيز مستقبل أكثر اخضرارا. -
حلول التبادل الحراري لصناعة الأغذيةتشمل صناعة الأغذية إنتاج وتجهيز وتعبئة وتوزيع المواد الاستهلاكية ، مع إعطاء الأولوية للسلامة والكفاءة والاستدامة.وتشمل القطاعات الرئيسية منتجات الألبان والمشروبات والسلع المعلبة والأطعمة المعدة.تلعب المبادلات الحرارية الصفيحة (PHEs) دورًا حيويًا في العمليات الحرارية مثل المبسترة والتسخين والتبريد والتركيز.يضمن تصميمها المدمج وكفاءة نقل الحرارة العالية والأسطح الصحية السيطرة السريعة على درجة الحرارة مع تقليل هدر الطاقة.كما تقلل PHEs من مخاطر التلوث المتقاطع وتدعم أنظمة استرداد الحرارة ، مما يتماشى مع متطلبات الصناعة من حيث الفعالية من حيث التكلفة والممارسات الصديقة للبيئة.تمتد التطبيقات على تعقيم الحليب ، ومعالجة العصير ، وإعادة استخدام الحرارة النفايات ، وتعزيز الإنتاجية والامتثال لمعايير سلامة الأغذية الصارمة. -
حلول التبادل الحراري للصناعات الكيميائيةالصناعة الكيميائية هي قطاع تقني للغاية ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة لتلبية متطلبات العملية المتنوعة.المبادلات الحرارية الألواح ضرورية في هذا المجال ، حيث توفر نقل حرارة فعال للتدفئة والتبريد والتكثيف والتبخر.يضمن تصميمها المدمج والكفاءة الحرارية العالية والقدرة على التكيف مع الظروف القاسية عمليات سلسة ، وتقليل استهلاك الطاقة ، ودعم أهداف الاستدامة.
