المطبوعة الدائرة المبادل الحراري
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-
ما هو المبادل الحراري الدائرة المطبوعة؟
المبادل الحراري للدائرة المطبوعة (PCHE) هو مبادل حراري مدمج وفعال للغاية مصمم لظروف التشغيل القاسية.تتفوق PCHEs في تطبيقات الضغط العالي ودرجة الحرارة العالية (تصل إلى 900 درجة مئوية و 1000 بار) حيث تفشل المبادلات التقليدية ، مثل تسييل الغاز الطبيعي المسال ، والمفاعلات النووية ، ودورات طاقة ثاني أكسيد الكربون فائقة الحرجة ، وأنظمة الفضاء.يزيد تصميم القنوات الصغيرة من كفاءة نقل الحرارة من خلال توفير نسبة كبيرة من المساحة السطحية إلى الحجم ، في حين يضمن البناء المرتبط بالانتشار قوة ميكانيكية استثنائية ومقاومة للتآكل.وتشمل المزايا الرئيسية الحجم المدمج والمتانة والأداء الحراري الدقيق ، مما يجعلها مثالية للصناعات كثيفة الاستخدام للطاقة التي تعطي الأولوية للمساحة والموثوقية. -

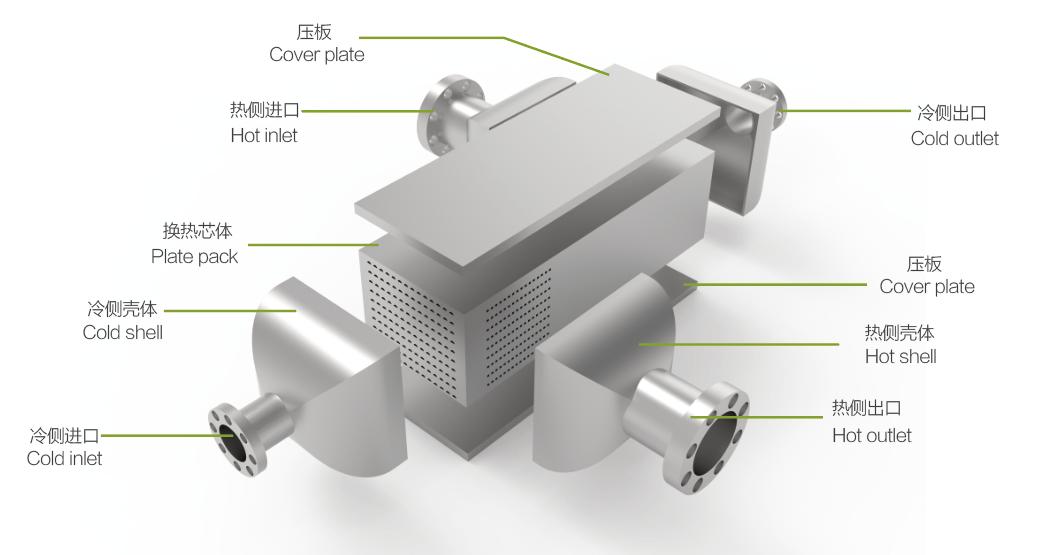

كيف يتم بناء المبادل الحراري الدوائر المطبوعة؟
يتم بناء PCHE من ألواح معدنية رقيقة ، عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو سبائك النيكل ، والتي تخضع لعملية حفر كيميائية دقيقة لإنشاء أنماط قنوات صغيرة معقدة على أسطحها.تم تصميم هذه القنوات الدقيقة بدقة لتحسين تدفق السوائل وكفاءة نقل الحرارة.ثم يتم تكديس الألواح المحفورة في تكوين محدد وتخضع لعملية ترابط الانتشار تحت ضغط ودرجة الحرارة العالية ، مما يؤدي إلى بنية متجانسة قوية تضمن أداءً حرارياً متفوقً وسلامة مقاومة للتسرب.

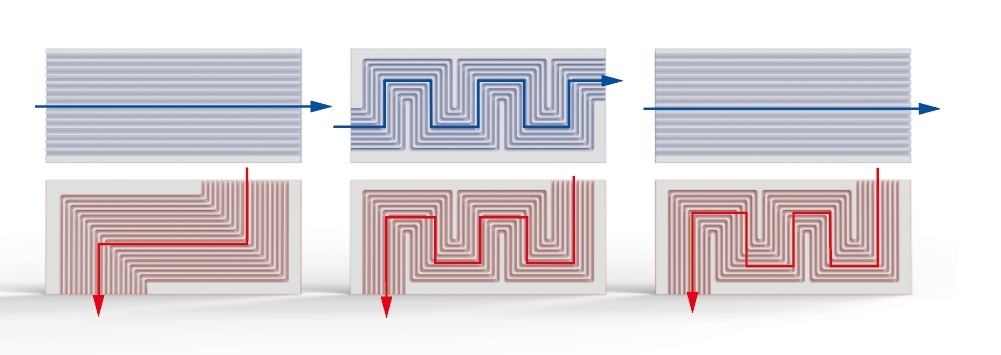

تكمن إحدى المزايا الرئيسية لتكنولوجيا PCHE في مرونة التصميم الاستثنائية.يمكن تصميم ملامح المموجات للصفائح حسب الطلب لتلبية متطلبات عملية محددة.تسمح هذه القدرة على التكيف لـ PCHEs باستيعاب معدلات التدفق المختلفة وقطرات الضغط والأحمال الحرارية ، مما يجعلها مناسبة لمجموعة واسعة من ظروف التشغيل.
ميزة المنتجات
-
المدمجة
يتميز المبادل الحراري للدوائر المطبوعة بتصميم مدمج بشكل ملحوظ ، مع مساحة أصغر من 5-10 مرات من المبادلات الحرارية التقليدية للقذيفة والأنبوب ، مما يجعله حلاً مثالياً للتطبيقات المحدودة في المساحة. -
عالية الكفاءة
تفتخر PCHE بكفاءة نقل الحرارة الإجمالية المثيرة للإعجاب تصل إلى 98 ٪ ، مما يتيح تبادل الحرارة السريع والكبير في غضون إطار زمني قصير ، وبالتالي تعزيز كفاءة الإنتاج بشكل كبير. -
متانة
يظهر PCHE متانة استثنائية ، قادرة على تحمل ظروف التشغيل القاسية مع ضغوط 1000 بار ودرجات حرارة 850 درجة مئوية.
معايير المنتج
| المعلمة البند | المعلمة |
|---|---|
| ماكس .المنطقة | 8000 متر مربع |
| Gap Channel | 0.4- 4 مم |
| درجة الحرارة التصميم | -196 ~ 850 °C |
| ماكس .تصميم الضغط | 1000 بار |
| مواد لوحة | 304، 316L، 2205، التيتانيوم، C-276 |
كيفية التصميم والتصنيع
المطبوعة الدائرة المبادل الحراري
تصميم
- يتطلب تصميم المبادل الحراري للدوائر المطبوعة (PCHE) نهجاً متعدد التخصصات يجمع بين الاعتبارات الحرارية الهيدروليكية والهندسة الميكانيكية والتصنيعية الأمثل للقنوات الصغيرة.
اختيار المواد
- المواد الأساسية: الفولاذ المقاوم للصدأ (SS316L) ، سبائك النيكل (Inconel 625) ، أو التيتانيوم ، التي تم اختيارها لمقاومة التآكل والأداء في درجات الحرارة العالية.
- سمك اللوحة: عادة ، 0.5-2 مم ، اعتمادًا على الضغط والمتطلبات الحرارية
Microchannel النقش
- طلاء: تطبيق طبقة مقاومة للضوء على الألواح المعدنية.
- إخفاء: استخدم ضوء الأشعة فوق البنفسجية لنقل أنماط القنوات الدقيقة (المصممة عبر CFD) على المقاوم الضوئي من خلال قناع ضوئي.
- الحفر: غمر الألواح في حمام كيميائي (على سبيل المثال ،كلوريد الحديد للفولاذ المقاوم للصدأ) لإذابة المناطق المكشوفة ، وخلق قنوات دقيقة (100-500 ميكرومتر عرض).
- التنظيف: إزالة المقاوم الضوئي المتبقية والحطام.
الترابط الانتشار
- يتم وضع الألواح المكدسة في فرن فراغ.
- تطبيق درجة حرارة عالية (70-95 ٪ من نقطة انصهار المواد ، على سبيل المثال ،900-1000 درجة مئوية ل SS316L) والضغط (10-30 ميجا باسكال) لعدة ساعات.
- صفائح الانتشار الذري في كتلة متجانسة دون مواد حشو.
جمعية
- الرؤوس / المجموعات: لحام أو الترباس الرؤوس الخارجية لتدفق السوائل المباشرة.
- العزل / الطلاء: تطبيق طلاء الحاجز الحراري لتطبيقات درجات الحرارة القصوى.
- اختبار التسرب: الضغط مع الهيليوم أو الماء.
- الأداء الحراري: التحقق من صحة معدلات نقل الحرارة وانخفاض الضغط عبر اختبار المختبر.
تطبيقات المبادل الحراري للدائرة المطبوعة
تستخدم المبادلات الحرارية الدوائر المطبوعة (PCHEs) على نطاق واسع في صناعة معالجة الغاز الطبيعي ، وخاصة في العمليات التي تتطلب نقل حرارة فعالة ، وتصميم مدمج ، ومقاومة للضغط العالي ودرجة الحرارة.كفاءتها الحرارية العالية ، وهيكلها الموفر للمساحة ، وقدرتها على تحمل الظروف القاسية تجعلها عنصرا حاسما في هذا القطاع.
-
حلول التبادل الحراري للصناعة الخارجيةالهندسة وحدات البحرية هو مشروع تقني للغاية وشامل ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة والدعم الكامل لما بعد البيع.تم تصميم هذه الحلول لتلبية المتطلبات الفريدة للبيئات البحرية والسفن. -
"العين الذكية" - خبير Guardian ذكي للمبادلات الحراريةفي الإنتاج الصناعي ، يرتبط التشغيل المستقر للمبادلات الحرارية بشكل مباشر بكفاءة الإنتاج وأمن الطاقة.بصفتها الشركة الرائدة في مجال تصنيع المبادلات الحرارية على مستوى العالم ، كانت Shanghai Plate Heat Exchanger رائدة في نظام المراقبة الرقمية "العين الذكية".ويوفر هذا النظام، الذي يركز على الذكاء الاصطناعي والحوسبة الحافة والتقنيات التوأم الرقمي، للعملاء العالميين حلول التشغيل والصيانة الذكية لدورة الحياة الكاملة، مما يضمن أن كل مبادل حراري يحافظ على حيوية دائمة. -
حلول التبادل الحراري لصناعة الطاقةتعتبر صناعة الطاقة ضرورية للحياة الحديثة ، وتقود النمو الاقتصادي والاستدامة من خلال التقدم في الطاقة المتجددة والشبكات الذكية وتخزين الطاقة.وهو يلعب دوراً حاسماً في الحد من انبعاثات الكربون وضمان الحصول على الطاقة الموثوقة.المبادلات الحرارية الصفائحية حيوية في هذا القطاع ، وتعزيز كفاءة الطاقة من خلال تحسين نقل الحرارة في محطات توليد الطاقة.يقلل تصميمها المدمج وكفاءتها العالية من استهلاك الطاقة وتكاليف التشغيل ، مما يدعم الإدارة الحرارية المستدامة.معًا ، تعتبر صناعة الطاقة والمبادلات الحرارية الصفيحية أساسية لتطوير حلول الطاقة العالمية وتحقيق مستقبل أكثر اخضرارا.
