TP ملحومة لوحة المبادل الحراري
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-

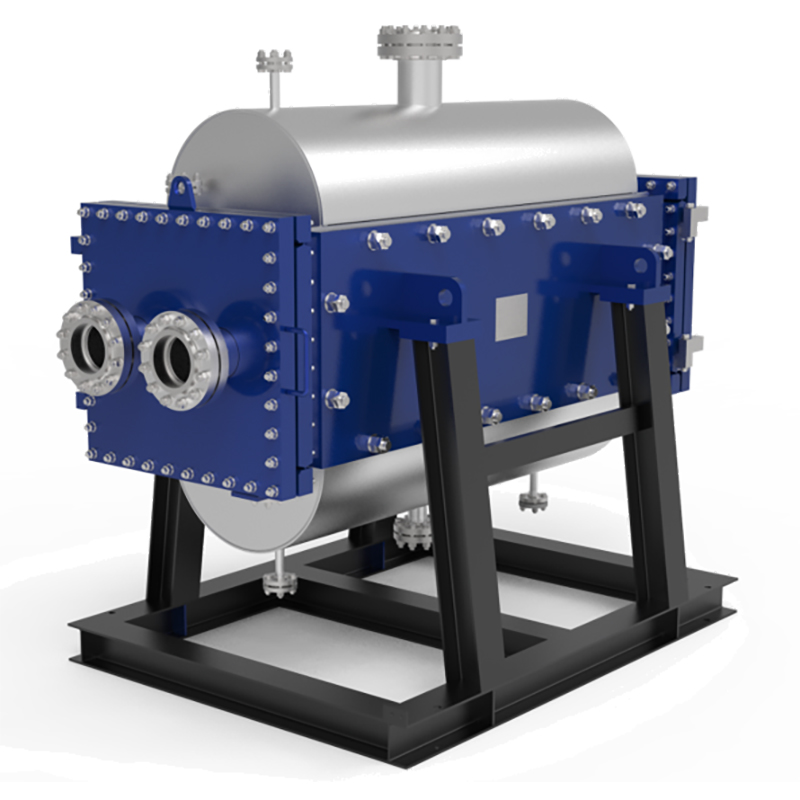

ما هو TP ملحومة لوحة المبادل الحراري؟
المبادل الحراري اللوحي الملحوم TP هو نوع من المبادلات الحرارية التي تجمع بين الميزات الهيكلية للمبادل الحراري القذيفة والأنبوب والمبادل الحراري لوحة.وهي مصممة للاستفادة من مزايا كلتا التقنيتين ، وتجمع بين الضغط وكفاءة نقل الحرارة العالية للمبادلات الحرارية الصفيحة مع متانة ومقاومة الضغط العالي / درجة الحرارة للمبادلات الحرارية القذيفة والأنبوبية.وهذا يجعله حلاً متعدد الاستخدامات وفعالاً للغاية ، ومناسبًا بشكل مثالي لمجموعة واسعة من التطبيقات ، بما في ذلك عمليات نقل الحرارة السائلة إلى السائلة والغاز إلى الغاز والغاز السائل. -

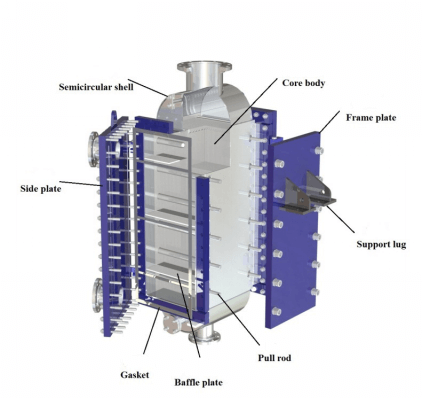

كيف يتم تشييد TP المبادل الحراري الملحومة؟
تشمل المكونات الأساسية للمبادل الحراري اللوحي الملحوم TP حزم لوحة واحدة أو متعددة ، وإطار من القذيفة واللوحة ، ومسامير التثبيت ، واتصالات المدخل والمخرج لكل من الجانبين البارد والساخن ، وألواح الحجب ، والهياكل الداعمة.تتشكل حزمة الألواح عن طريق التراص واللحام من الألواح المموجة معًا ، مع اختلاف أبعادها بناءً على طول اللوح وعدد الألواح المستخدمة.
اعتمادًا على متطلبات العملية المحددة ، يمكن لحام قذيفة الأنبوب الجانبية والقذيفة الجانبية لللوحة إما أو ترباسها ، مما يضمن المرونة والقدرة على التكيف مع ظروف التشغيل المختلفة.هذا التصميم لا يعزز متانة المعدات وأدائها فحسب ، بل يبسط أيضًا عمليات الصيانة والتركيب.
ميزة المنتجات
-
التصميم الهجين
يجمع بين الضغط وكفاءة نقل الحرارة العالية للمبادلات الحرارية الصفيحة مع متانة ومقاومة الضغط العالي / درجة الحرارة للمبادلات الحرارية القذيفة والأنبوبية. -
قابل لفتح
تم تصميم الاتصال المسمارب لتسهيل الوصول السهل والتنوع من خلال تمكين جميع الجوانب الأربعة من أن تكون قابلة لفتح.تسمح هذه الميزة بمزيد من المرونة والراحة أثناء عمليات التنظيف والصيانة والتفتيش. -
Durabilityy
مع تحمل الضغط العالي ودرجات الحرارة القصوى بسبب الصفائح المموجة وإطار القذيفة ، فإنه يضمن أداءً موثوقًا به في بيئات التشغيل الأكثر تحديًا.
معايير المنتج
| المعلمة البند | المعلمة |
|---|---|
| درجة الحرارة التصميم | -196 ~ 900 ℃ |
| تصميم الضغط | فراغ ~60 بار |
| سمك اللوحة | 0.6 – 1.5 mm |
| ماكس .المنطقة | 15000 متر مربع |
كيفية التصميم والتصنيع
ملحومة لوحة المبادل الحراري

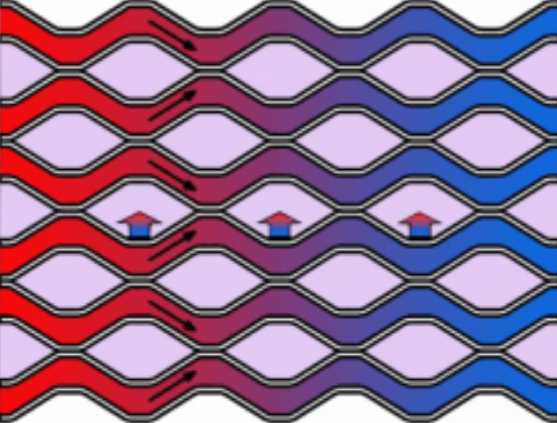

التصميم الحراري
- كفاءة نقل الحرارة: تصميم اللوحة الأمثل والمسافة لزيادة المساحة السطحية وتعزيز معدلات نقل الحرارة.
- ترتيب التدفق: تدفق مضاد متعدد الممرات أو تدفق عبر لتحسين الكفاءة الحرارية بناءً على احتياجات المساحة والأداء.
- إدارة انخفاض الضغط: مصممة لتقليل انخفاضات الضغط ، وضمان تدفق السوائل الفعال والحد من استهلاك الطاقة.
اختيار المواد
- الفولاذ المقاوم للصدأ: يوفر مقاومة ممتازة للتآكل والمتانة ، مناسبة لمجموعة واسعة من التطبيقات.
- التيتانيوم: مثالي للبيئات عالية التآكل بسبب الكلوريد ، مما يوفر قوة متفوقة وطول العمر.
- Hastelloy: يستخدم في ظروف تآكل للغاية ، بما في ذلك البيئات الحمضية ، والوسائط الغنية بالكلوريد ، ودرجات الحرارة العالية.
تقنيات اللحام والتجميع
- لحام الدقة: يضمن اتصالات سلسة بين الوحدات ، ومنع التسرب والحفاظ على السلامة الهيكلية.
- لحام الدقة: يضمن اتصالات سلسة بين الوحدات ، ومنع التسرب والحفاظ على السلامة الهيكلية.
تطبيقات المبادلات الحرارية اللوحية الملحومة TP
المبادلات الحرارية اللوحية الملحومة ، المعروفة بمقاومة درجة الحرارة والضغط الاستثنائية ، وكذلك مرونتها ، تستخدم على نطاق واسع في مجموعة متنوعة من الصناعات ، بما في ذلك النفط والغاز ، والغاز الطبيعي المسال (الغاز الطبيعي المسال) ، والمعالجة الكيميائية إلخ.تصميمها القوي وقدرتها على التكيف تجعلها خيارًا مثاليًا للتطبيقات المتطلبة في هذه القطاعات.
-
حلول التبادل الحراري للصناعة الخارجيةالهندسة وحدات البحرية هو مشروع تقني للغاية وشامل ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة والدعم الكامل لما بعد البيع.تم تصميم هذه الحلول لتلبية المتطلبات الفريدة للبيئات البحرية والسفن. -
حلول التبادل الحراري لصناعة النفط والغازتعتبر صناعة النفط والغاز حجر الزاوية في الصناعة الحديثة ، مع سلسلة التوريد التي تغطي كل شيء من استخراج ومعالجة النفط والغاز إلى إنتاج وبيع المنتجات البتروكيماوية المختلفة.وتستخدم هذه المنتجات على نطاق واسع في قطاعات مثل الطاقة والكيماويات والنقل والبناء والمستحضرات الصيدلانية، مما يجعل الصناعة ضرورية للتنمية الاقتصادية.يتم تطبيق المبادلات الحرارية الصفيحة على نطاق واسع في صناعة النفط والغاز بسبب كفاءتها العالية وحجمها المدمج ومقاومة التآكل وسهولة الصيانة ، مما يجعلها خيارًا مثاليًا لهذا القطاع. -
حلول التبادل الحراري للصناعات الكيميائيةالصناعة الكيميائية هي قطاع تقني للغاية ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة لتلبية متطلبات العملية المتنوعة.المبادلات الحرارية الألواح ضرورية في هذا المجال ، حيث توفر نقل حرارة فعال للتدفئة والتبريد والتكثيف والتبخر.يضمن تصميمها المدمج والكفاءة الحرارية العالية والقدرة على التكيف مع الظروف القاسية عمليات سلسة ، وتقليل استهلاك الطاقة ، ودعم أهداف الاستدامة.
