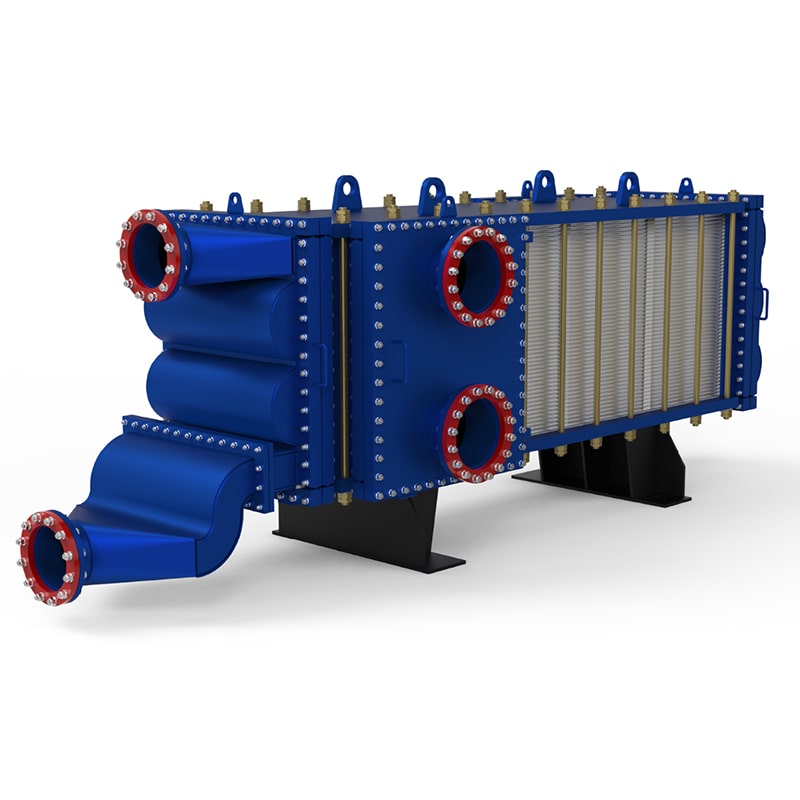

فجوة واسعة ملحومة لوحة المبادل الحراري
شهادات: ASME، NB، CE، BV، SGS الخ.
بحثا عن نصيحة الخبراء؟مهندسينا ذوي الخبرة على استعداد لمساعدتك.اكتشف المزيد عن المبادلات الحرارية والخدمات التكميلية لدينا ، وكلها مصممة لتتماشى بدقة مع احتياجاتك.
اتصل بنا
تفاصيل المنتجات
-
ما هو المبادل الحراري لوحة الملحومة فجوة واسعة؟
يتميز المبادل الحراري لوحة ملحومة واسعة الفجوة (WGPHE) ببناء ملحوم بالكامل وخالي من الطوقا.هذا التصميم المبتكر لا يحتفظ فقط بمزايا كفاءة نقل الحرارة العالية وانخفاض الضغط مقارنة بأنواع المبادلات الأخرى في ظل ظروف مماثلة ، ولكنه يضمن أيضًا تدفق السوائل السلس من خلال قنوات الفجوة الواسعة المصممة خصيصًا.يمنع غياب "المناطق الميتة" تراكم أو انسداد الجسيمات الصلبة أو المعلقات ، مما يسهل مرور السوائل دون انقطاع ويقضي بفعالية على مشاكل الانسداد. -

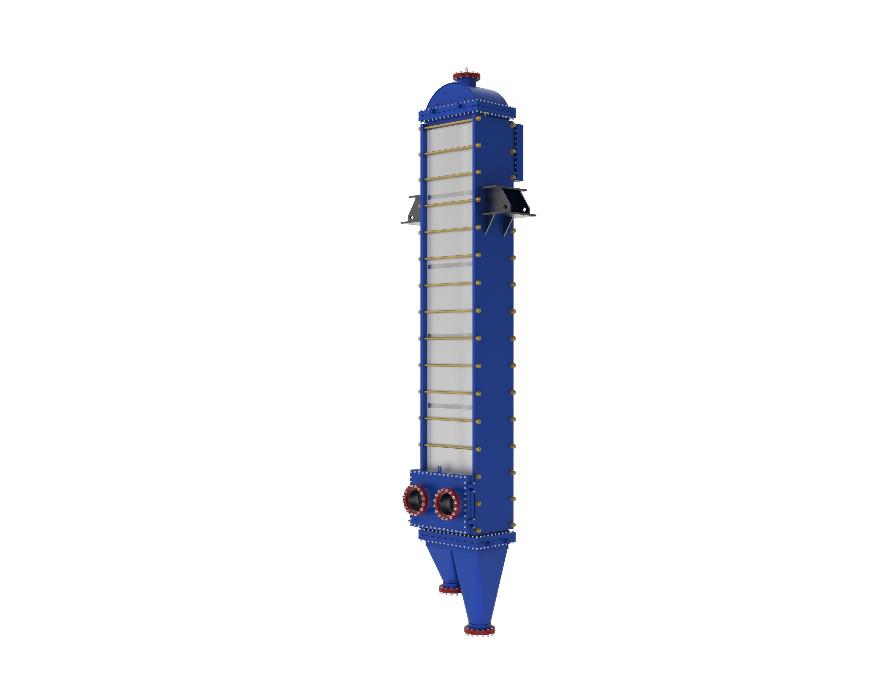

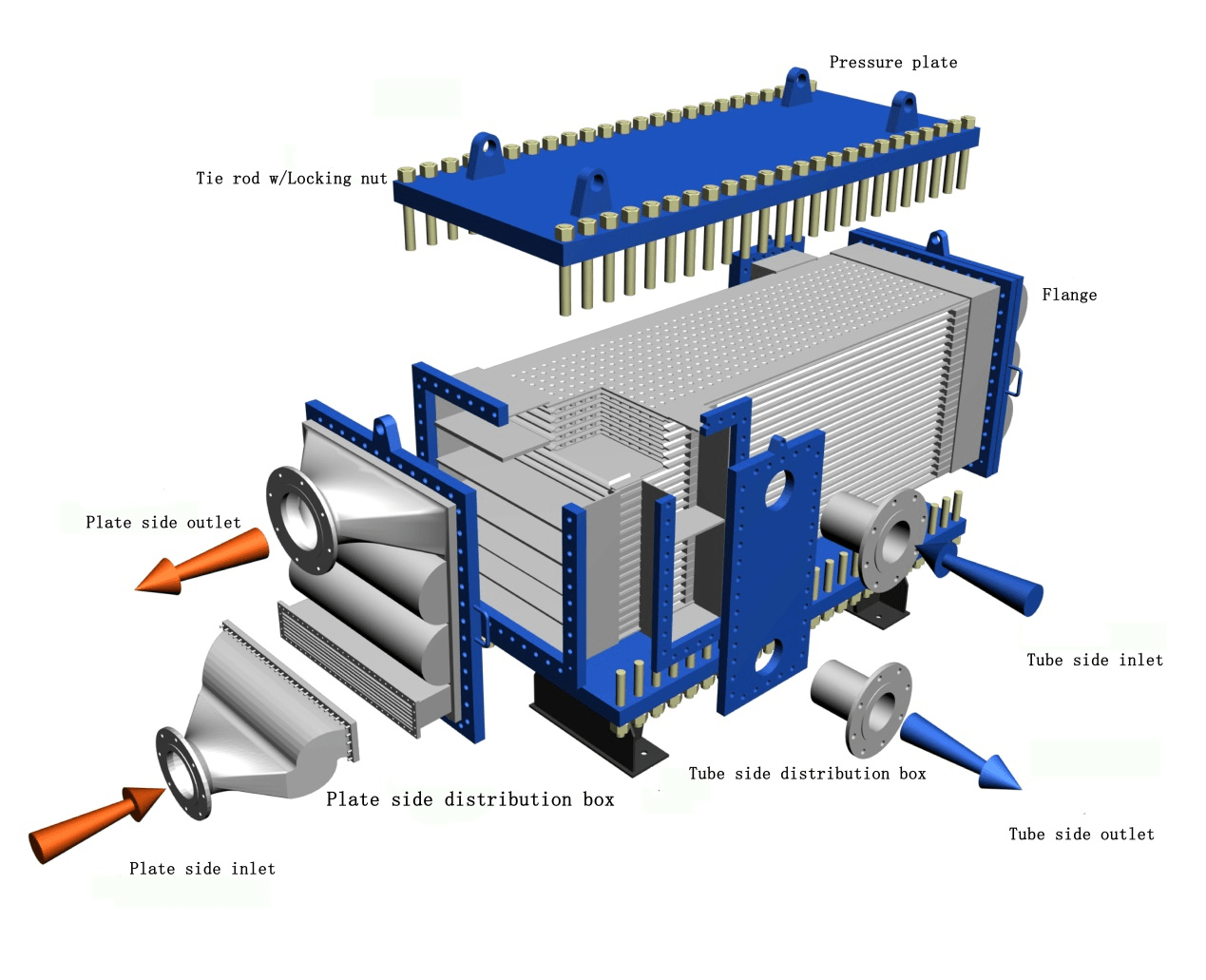

كيف يتم تشييد المبادل الحراري لوحة ملحومة فجوة واسعة؟
يتم تشكيل كل قناة تدفق بدقة عن طريق اللحام لوحات معًا.يتم تثبيت حزمة الألواح ، التي تتألف من عدد محسوب بدقة من الألواح ، بشكل آمن داخل إطار قوي ، مما يضمن التكامل السلس مع نظام الإنتاج.في هذا التكوين ، يتم توجيه السوائل الصعبة ، مثل تلك التي تحتوي على مواد صلبة أو تعليقات عالية اللزوجة ، عبر قنوات الفجوة الواسعة.تم تصميم هذه القنوات خصيصًا لمنع الانسداد وتسهيل التدفق غير المنقطع.من ناحية أخرى ، يتم توجيه السوائل النظيفة من خلال القنوات الجانبية المقابلة ، والتي تم تحسينها للحصول على أداء حراري متفوق وموثوقية تشغيلية.هذا المبادل الحراري متاح في كل من تكوينات التثبيت الأفقي والرأسي.يوفر التصميم الرأسي مزايا أكثر ، بما في ذلك بصمة أصغر بكثير ، وانخفاض قابلية التأثر بالانسداد ، وانخفاض انخفاض الضغط ، مما يجعله خيارًا مثاليًا للبيئات المحدودة المساحة والتطبيقات التي تتطلب كفاءة تدفق معززة.
ميزة المنتجات
-
قناة الفجوة الواسعة
توفر قناة الفجوة الواسعة كفاءة عالية في التعامل مع السوائل اللزجة أو المحملة بالجسيمات ، وتمنع الانسداد ، وتضمن التدفق السلس ، وتقلل من الصيانة ، وتحافظ على الأداء الحراري الأمثل مع الحد الأدنى من انخفاض الضغط.قابل لفتح
تم تصميم الاتصال المسمارب لتسهيل الوصول السهل والتنوع من خلال تمكين جميع الجوانب الأربعة من أن تكون قابلة لفتح.تسمح هذه الميزة بمزيد من المرونة والراحة أثناء عمليات التركيب والصيانة والتفتيش. -
عالية الكفاءة
تهدف الابتكارات في هندسة اللوحات وديناميكيات التدفق إلى زيادة الكفاءة الحرارية مع الحد من استهلاك الطاقة ، بما يتماشى مع أهداف الحفاظ على الطاقة العالمية.ملحومة بالكامل
يتيح البناء الخالي من الطوقا التشغيل القوي في بيئات الضغط العالي ودرجة الحرارة العالية ، مما يضمن أداءً مقاومًا للتسرب للتطبيقات الحرجة. -

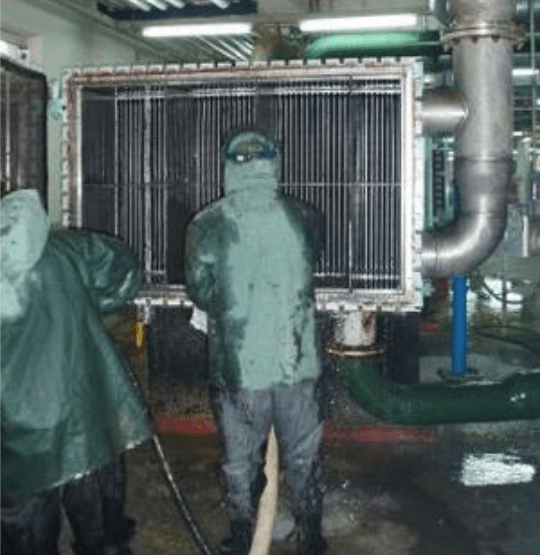

سهلة للتنظيف

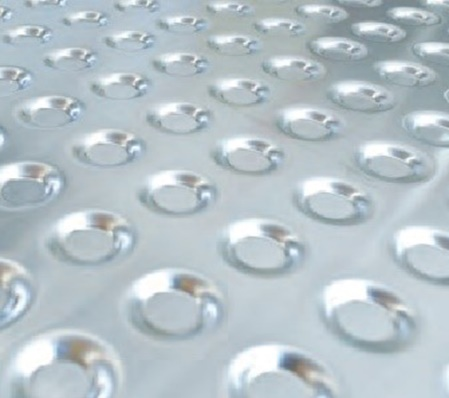

إنها ميزة مع قنوات نقل الحرارة التي يمكن الوصول إليها ، مما يسمح بالإزالة الفعالة للرواسب والحجم من خلال طرق مختلفة مثل التنظيف الميكانيكي أو التنظيف الكيميائي أو الموجات فوق الصوتيةمتانة
بنيت من مواد عالية الجودة وباستخدام تقنيات لحام دقيقة، بنيت لتحمل ظروف التشغيل القاسية وضمان الموثوقية على المدى الطويل.
معايير المنتج
| المعلمة البند | المعلمة |
|---|---|
| ماكس .المنطقة | 2000 متر مربع |
| درجة الحرارة التصميم | ≤350 °C |
| تصميم الضغط | فراغ ~ 35 بار |
| سمك اللوحة | 1.0 – 2.5 mm |
| Gap Channel | 8 ~ 30 مم |
كيفية التصميم والتصنيع
فجوة واسعة ملحومة لوحة المبادل الحراري
التصميم الحراري
- كفاءة نقل الحرارة: تصميم اللوحة الأمثل والمسافة لزيادة المساحة السطحية وتعزيز معدلات نقل الحرارة.
- تدفق الترتيب: تم تكوينها لقنوات فجوة واسعة ، وتدفق مضاد متعدد الممرات لتجنب حجب وتحسين الكفاءة الحرارية بناءً على احتياجات المساحة والأداء.
- إدارة انخفاض الضغط: مصممة لتقليل انخفاضات الضغط ، وضمان تدفق السوائل الفعال والحد من استهلاك الطاقة.
اختيار المواد
- الفولاذ المقاوم للصدأ: يوفر مقاومة ممتازة للتآكل والمتانة ، مناسبة لمجموعة واسعة من التطبيقات.
- الفولاذ المقاوم للصدأ المزدوج: مثالي لبيئات عالية التآكل بسبب الجسيمات ، مما يوفر صلابة فائقة وطول العمر.
- Hastelloy: يستخدم في ظروف تآكل للغاية ، بما في ذلك البيئات الحمضية ، والوسائط الغنية بالكلوريد ، ودرجات الحرارة العالية.
تقنيات اللحام والتجميع
- لحام الدقة: يضمن اتصالات سلسة بين الوحدات ، ومنع التسرب والحفاظ على السلامة الهيكلية.
- التجميع الآلي: يستخدم تقنيات التصنيع المتقدمة لجودة ثابتة وإنتاج سريع.
تطبيقات المبادلات الحرارية لوحة الملحومة فجوة واسعة
من خلال توفير حلول فعالة وموثوقة لمناولة السوائل الصناعية المعقدة ، تلعب هذه المبادلات الحرارية دورًا محوريًا في الحفاظ على عمليات الإنتاج السلسة والمستمرة عبر القطاعات المتنوعة.
-
حلول تبادل الحرارة لصناعة المعادنصناعة المعادن هي قطاع حاسم لإنتاج المواد الخام ، وغالبًا ما يشار إليه باسم "العمود الفقري للصناعة".وينقسم عموما إلى المعادن الحديدية، والتي تشمل إنتاج الحديد والصلب، والمعادن غير الحديدية، والتي تنطوي على معالجة المعادن مثل النحاس والألمنيوم والرصاص والزنك والنيكل والذهب. -
حلول التبادل الحراري للصناعات الكيميائيةالصناعة الكيميائية هي قطاع تقني للغاية ، يجمع بين التصميم المتخصص والتصنيع الدقيق ومراقبة الجودة الصارمة لتلبية متطلبات العملية المتنوعة.المبادلات الحرارية الألواح ضرورية في هذا المجال ، حيث توفر نقل حرارة فعال للتدفئة والتبريد والتكثيف والتبخر.يضمن تصميمها المدمج والكفاءة الحرارية العالية والقدرة على التكيف مع الظروف القاسية عمليات سلسة ، وتقليل استهلاك الطاقة ، ودعم أهداف الاستدامة. -
"العين الذكية" - خبير Guardian ذكي للمبادلات الحراريةفي الإنتاج الصناعي ، يرتبط التشغيل المستقر للمبادلات الحرارية بشكل مباشر بكفاءة الإنتاج وأمن الطاقة.بصفتها الشركة الرائدة في مجال تصنيع المبادلات الحرارية على مستوى العالم ، كانت Shanghai Plate Heat Exchanger رائدة في نظام المراقبة الرقمية "العين الذكية".ويوفر هذا النظام، الذي يركز على الذكاء الاصطناعي والحوسبة الحافة والتقنيات التوأم الرقمي، للعملاء العالميين حلول التشغيل والصيانة الذكية لدورة الحياة الكاملة، مما يضمن أن كل مبادل حراري يحافظ على حيوية دائمة.
